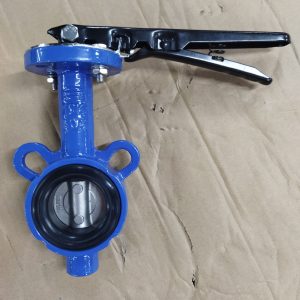

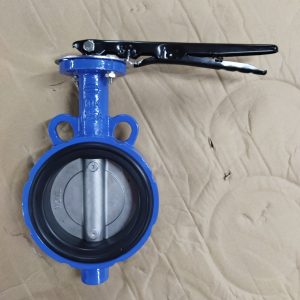

Van bướm

Van bướm

Mã sản phẩm: 0865.930.368

Mua hàng: 0865.930.368

Đánh giá

Thông số sản phẩm

  • Kích cỡ: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 Đến DN1000
  • Body: nhựa, gang GG20, gang GG40, inox 304, inox 316, inox 316L
  • Seat: EPDM, NBR, PTFE, Hi EPDM
  • Nhiệt độ: - 15 độ C đến -350 độ C
  • Áp lực: 10 bar, 16 bar, 25 bar…
  • Kết nối: water, mặt bích DIN PN16, DIN PN25, JIS 10K, JIS 20K, ANSI 150, ANSI 300,...
  • Môi trường: nước, khí, dầu, hóa chất, axit,...
  • Xuất xứ: Đức, Ý, Nhật, Hàn Quốc,...
  • Tình trạng hàng: Có sẵn số lượng lớn

Giới thiệu về van bướm

  • Van bướm hay còn gọi là van cánh bướm ( Tiếng anh: Butterfly valve ) là một loại thiết bị được lắp đặt trên hệ thống đường ống, sử dụng để đóng, mở, điều tiết lưu chất
  • Cánh của van là đĩa tròn hoặc tấm kim loại, xoay quanh trục vuông góc với dòng chảy trong đường ống
  • Tên của van được hình thành bởi đĩa van có hình dạng giống cánh bướm. Có rất nhiều chủng loại, có thể được điều khiển thủ công bằng tay hoặc điều khiển tự động bằng điện, bằng khí nén.
  • Khi cánh quay quanh trục, cánh ép hoặc gioăng nằm trong thân van. Thường được sử dụng như van điều tiết dòng chảy. Trục quay một góc nhỏ hơn 90 độ khi van đóng mở. Chúng được ứng dụng trong các hệ thống khác nhau

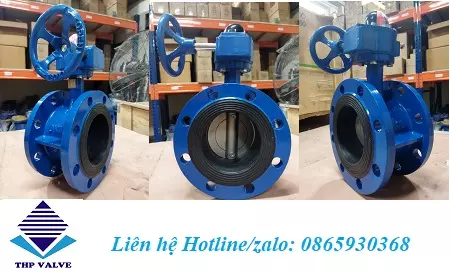

Van bướm hai mặt bích WN

Thông số kỹ thuật van bướm

Thông số sản phẩm

  • Kích cỡ: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 Đến DN1000
  • Body: nhựa, gang GG20, gang GG40, inox 304, inox 316, inox 316L
  • Seat: EPDM, NBR, PTFE, Hi EPDM
  • Nhiệt độ: - 15 độ C đến -350 độ C
  • Áp lực: 10 bar, 16 bar, 25 bar…
  • Kết nối: water, mặt bích DIN PN16, DIN PN25, JIS 10K, JIS 20K, ANSI 150, ANSI 300,...
  • Môi trường: nước, khí, dầu, hóa chất, axit,...
  • Xuất xứ: Đức, Ý, Nhật, Hàn Quốc,...
  • Tình trạng hàng: Có sẵn số lượng lớn

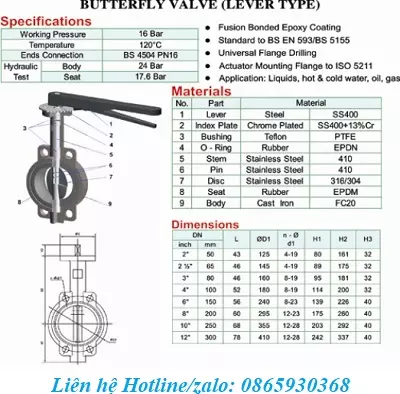

Cấu tạo van bướm

Cấu tạo và nguyên lý hoạt động của van bướm

Cấu tạo van bướm

Van bướm bao gồm các bộ phận chính:

  • Thân van: là một vong kim loại đúc nguyên khối từ inox, nhựa, gang. Được cố định các lỗ để siết bu lông, ốc với bề mặt của đường ống
  • Đĩa van: hay còn gọi là cánh van, cánh bướm được đúc nguyên khối từ gang, gang dẻo, thép, inox, nhựa. Đĩa van là bộ phận tiếp xúc trực tiếp với lưu chất, nơi chịu áp lực ma sát tác động của van. Đĩa van có thể xoay mở ở nhiều góc độ trong phạm vi gioăng làm kín
  • Bộ phận làm kín: bộ phận làm kín ở đây được biết lag gioăng làm kín được làm từ cao su, tép lông, PDEM, TEFLON
  • Các bộ phận khác: bao gồm tay quay, tay gạt, vô lăng nhưng bộ phận đóng/mở trực tiếp tác động lên các bộ phận trục van, bánh van định hướng, bulong,...

Nguyên lý hoạt động van bướm

  • Van bướm hoạt động bằng cách quay đĩa van một góc 90 độ ( một phần tư đường tròn ) để đóng/mở hoàn toàn, hoặc quay góc nhỏ hơn 90 độ để điều tiết dòng chảy
  • Về bản chất, sự chuyển động của đĩa sẽ phù thuộc vào việc đóng/mở van một phần hay toàn phần
  • Nếu van được mở 1 phần, điều đó có nghĩa là đĩa sẽ không được quay hết 1 phần tư, do đó tiết diện để lưu chất chảy qua van bị hạn chế. Điều này có nghĩa là chỉ có 1 lượng chất nhỏ sẽ đi qua
  • Tuy nhiên, nếu van được mở hoàn toàn, đĩa sẽ được quay 90 độ thì lượng lưu chất lớn hơn sẽ đi qua
  • Van cũng hoạt động dựa trên các thiết bị truyền động khác nhau
  • Có 1 số hoạt động thủ công trong khi 1 số khác làm việc hoàn toàn tự động nhờ vào bộ truyền động bằng khí nén hoặc bộ truyền động bằng điện, tùy thuộc vào yêu cầu của hệ thống

Phân loại van bướm

Phân loại van bướm theo chức năng

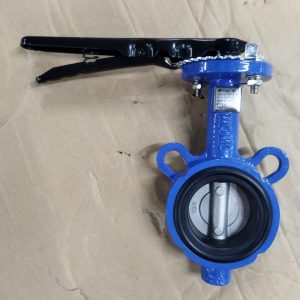

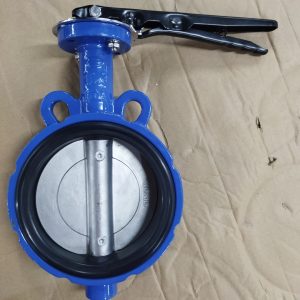

  • Van bướm tay gạt
  • Van bướm tay quay

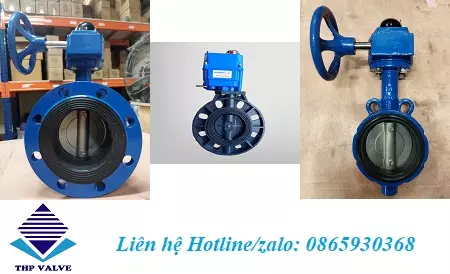

Van bướm gang hàn quốc

Phân loại van bướm điều khiển

  • Van bướm điều khiển khí nén
  • Van bướm điều khiển điện

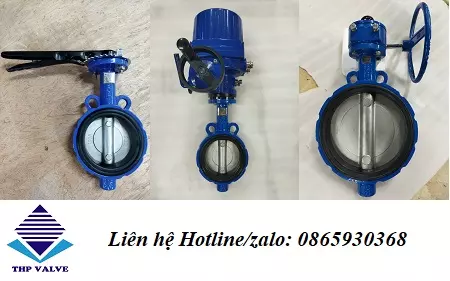

Van bướm gang Wonil

Phân loại van bướm theo vật liệu

  • Van bướm gang
  • Van bướm inox
  • Van bướm nhựa
  • Van bướm thép

Van bướm inox Wonil

Phân loại theo xuất xứ

  • Van bướm Đài Loan (Taiwan)
  • Van bướm Hàn Quốc ( Korea)
  • Van bướm Thổ Nhĩ Kỳ ( Turkey)
  • Van bướm Malaysia ( Malaysian)
  • Van bướm Nhật Bản ( Japan)
  • Van bướm Ý (Italy)
  • Van bướm Thụy Sĩ (Switzerland)
  • Van bướm Trung Quốc ( China)

Phân loại theo hãng sản xuất

  • Van bướm Wonil
  • Van bướm Sanwoo
  • Van bướm AUT
  • Van bướm Emico

Ưu điểm, nhược điểm của van bướm

Ưu điểm của van bướm

  • Là loại van công nghiệp được sử dụng phổ biến hiện nay trong các nhà máy, xí nghiệp
  • Thiết kế nhẹ, nhỏ gọn phù hợp với các nhu cầu bảo trì đòi hỏi không gian nhỏ
  • Giá thành van bướm rẻ hơn nhiều so với các loại van công nghiệp cùng chức năng như van bi, van cổng…
  • Dễ vận hành ( vận hành tay gạt, tay quay, khí nén hoặc bằng điện)

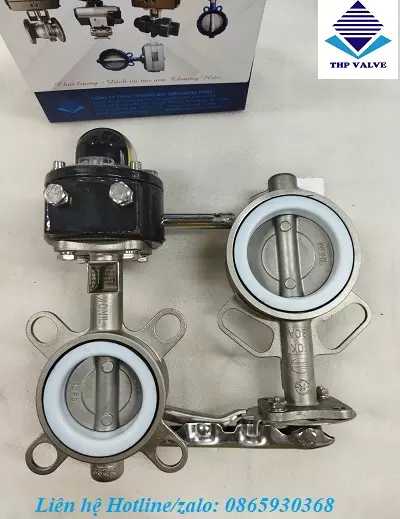

Van bướm inox wn

Nhược điểm của van bướm

  • Sử dụng tốt nhất ở môi trường áp suất thấp, nên môi trường áp suất cao không phù hợp với nó
  • Van bướm hạn chế mở điều tiết từ 15 độ C đến 80 độ C

Ứng dụng của van bướm

  • Sử dụng làm van đóng mở nhanh
  • Ứng dụng trong hệ thống khí nén
  • Ứng dụng trên tàu biển
  • Ứng dụng trong hệ thống PCCC
  • Ứng dụng trong thủy điện

Địa điểm mua van bướm

  • Trên thị trường Việt Nam, van bướm là loại van thông dụng nhất hiện nay bởi vì có những ưu điểm nhất định như gọn nhẹ, giá rẻ, dễ dàng lắp đặt có nhiều ứng dụng trong hệ thống đường ống và chủng loại đa dạng, phong phú.
  • Bạn đang phân vân chưa biết lựa chọn sản phẩm như thế nào phù hợp với nhu cầu cụ thể, đơn vị nào cấp van chất lượng, giá rẻ, chính hãng, nên mua van bướm ở đâu ?
  • Quý khách hàng hãy đến với Công ty TNHH Tuấn Hưng Phát chúng tôi. Chúng tôi chuyên cung cấp các loại van công nghiệp nhập khẩu chính hãng với chế độ bảo hành, tư vấn kỹ thuật tối ưu nhất cho nhu cầu và hệ thống của bạn, hướng dẫn lắp đặt, vận hành và bảo trì.

        Mọi chi tiết vui lòng liên hệ: HOTLINE / ZALO: 0865.930.368 hoặc Email: mui@tuanhungphat.vn để được tư vấn.

 VPGD: Số 25 LK13, KĐT Xa La, Phúc La, Hà Đông, Hà Nội

 Kho tổng: xã Đại Áng, huyện Thanh Trì, thành phố Hà Nội
