Van bướm thân gang cánh inox

Mã: VBG Danh mục:



Van bướm thân gang cánh inox là thiết bị quan trong trong hệ thống đường ống. Đây cũng là dòng van được sử dụng nhiều nhất hiện nay bởi những đặc điểm ưu việt mà nó mang lại. Chúng tôi nhập khẩu và phân phối độc quyền các sản phẩm van bướm thân gang cánh inox thương hiệu Wonil từ Korea với giá thành tốt nhất thị trường hiện nay.



Mô tả về van bướm thân gang cánh inox

Van bướm thân gang cánh inox là dòng van bướm lắp đặt trên đường ống để đóng, mở hoặc điều tiết dòng lưu chất đi qua. Van sử dụng một đĩa van hình tròn xoay quanh 1 trục 1 góc 90 độ để cho phép hoặc chặn dòng lưu chất đi qua. Như chúng ta đã biết, van có cấu tạo gồm 2 thành phần chính đó là thân van và đĩa van. Đối với các dòng van bướm thông dụng hiện nay sử dụng cho môi trường nước. Phần thân van được làm bằng gang, đĩa van được làm từ inox liên kết với van qua một trục làm bằng thép không gỉ ( inox304,316 ).

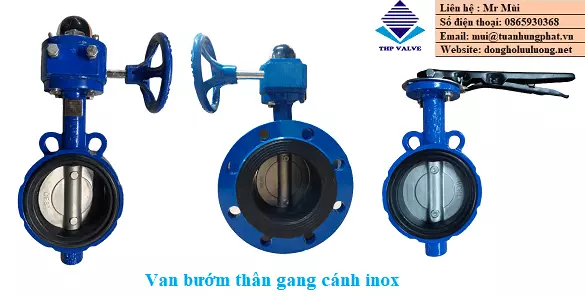

Hình ảnh van bướm thân gang cánh inox
Hình ảnh van bướm thân gang cánh inox



Loại van này được sử dụng rộng rãi với tính ứng dụng cao đặc biệt là đa dạng kiểu kết nối với đường ống khác nhau, kiểu điều khiển dễ dàng (tay gạt, tay quay). Phần đĩa van làm bằng inox nên rất bền bỉ khi tiếp xúc với môi trường lưu chất trong đường ống. Không sợ bị ăn mòn khi lưu chất là nước thải hay có chất ăn mòn nhẹ. Van bướm thân gang cánh inox cho tuổi thọ lâu dài hơn so với dòng van cánh gang. Đi kèm với nó là giá thành phải chăng nên được người sử dụng chọn rất nhiều trong các dự án lớn cũng như trong các nhà máy xí nghiệp.

Thông số kỹ thuật van bướm thân gang cánh inox

  • Kích cỡ: 50A – 1000A
  • Chất liệu: thân gang làm bằng gang, đĩa làm bằng inox
  • Lá van và trục van: inox CF8 – SUS304
  • Áp lực làm việc: 16kg/cm2
  • Nhiệt độ làm việc: 0 – 80 độ C
  • Đệm làm kín: EPDM, NBR
  • Môi trường làm việc: nước, khí, xăng, dầu
  • Kết nối: mặt bích
  • Hãng sản xuất: Samwoo, Wonil, Emico, AUT,..
  • Xuất xứ: Hàn Quốc, Đài Loan, Malaysia
  • Bảo hành: 12 tháng
  • Tình trạng hàng: luôn có sẵn

Cấu tạo và nguyên lý hoạt động của van bướm thân gang cánh inox

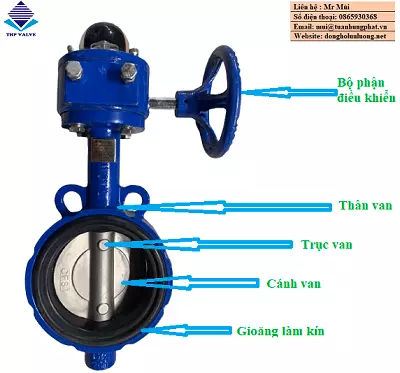

Cấu tạo van bướm thân gang cánh inox

Cấu tạo của van bướm thân gang cánh inox rất đơn giản, nó cũng giống như các loại van bướm khác mà chúng tôi đã giới thiệu trong các bài viết trước. Van bướm thân gang cánh inox có cấu tạo gồm 5 bộ phận chính đó là:

  • Thân van: được thiết kế dạng 1 vòng tròn với các vòng nhỏ ở cạnh sườn để khi lắp vào đường ống bulong có thể cố định và làm van bướm cân với mặt bích, được đúc bằng chất liệu gang cầu, gang dẻo có độ cứng cao chịu được nhiệt độ và va đập. Van được sơn một lớp sơn Epoxy để bảo vệ van khỏi những tác động bên ngoài cũng như kéo dài tuổi thọ cho van
  • Cánh van: được thiết kế dạng cánh bướm, được cấu tạo bằng chất liệu inox 306 chịu được nhiệt độ và ăn mòn cao.
  • Trục van: đây là phần truyền lực từ bộ phận điều khiển tới đĩa để thực hiện đóng mở van, bộ phận này có kết cấu cứng được làm bằng chất liệu như thép không gỉ hoặc inox
  • Gioăng làm kín: làm bằng chất liệu cao su EPDM có độ đàn hồi cao chịu được ma sát và nhiệt độ khá tốt giúp van không xảy ra các hiện tượng như rò rỉ lưu chất
  • Bộ điều khiển: thông thường thì van hoạt động được nhờ vào bộ phận điều khiển tác động vào nó.

Nguyên lý hoạt động của van bướm thân gang cánh inox

Van có cửa là một tấm kim loại liền có thể xoay 90 độ trong chu vi vòng làm kín. tỉ lệ dòng chảy của van được điều chỉnh bằng việc thay đổi góc của cửa van. Khi cửa van nằm song song với đường ống thì tỉ lệ dòng chảy đạt mức tối đa. Van bướm thân gang cánh inox cũng thuộc loại đóng mở nhanh. Khi van ở vị trí mở thì độ cản trở dòng chảy của cửa van là nhỏ nhất do đó sự tạo xoáy và sụt áp khi dòng chảy đi qua loại van này là rất nhỏ. Khi van chỉ được mở một phần thì dòng chảy được phân chia đồng đều qua cửa van và vòng làm kín của van do vậy van bướm cũng thường được dùng để điều tiết dòng chảy. Khi van ở vị trí điều tiết thì phải chốt nó lại tại vị trí đó bởi áp suất của dòng chảy có xu hướng đưa cửa van về vị trí đóng hay mở hoàn toàn.

Phân loại van bướm thân gang cánh inox

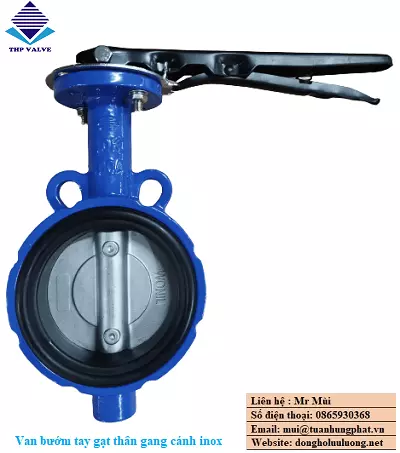

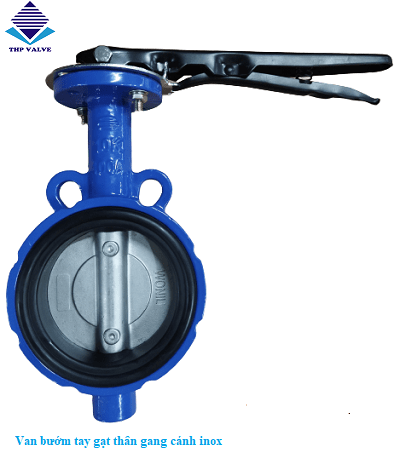

Van bướm thân gang cánh inox tay gạt

Van bướm thân gang cánh inox tay gạt có cửa là một tấm kim loại liền có thể xoay 90 độ trong chu vi vòng làm kín. Tỉ lệ dòng chảy của van được điều chỉnh bằng việc thay đổi góc của cửa van. Khi cửa van nằm song song với đường ống thì tỉ lệ dòng chảy đạt mức tối đa.

Van bướm thân gang cánh inox cũng thuộc loại đóng mở nhanh khi van ở vị trí mở thì độ cản trở  dòng chảy của cửa van là nhỏ nhất do đó sự tạo xoáy và tụt áp khi dòng chảy đi qua loại van này là rất nhỏ.

Lưu ý: nếu van ở vị trí điều tiết thì cần phải chốt nó lại tại vị trí đó bởi áp suất của dòng chảy có hướng đưa cánh van về vị trí đóng hoặc mở hoàn toàn.

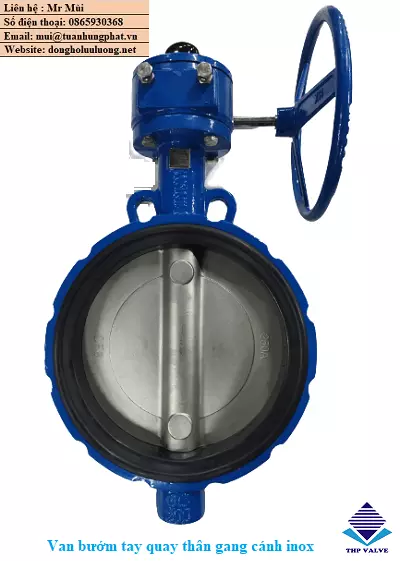

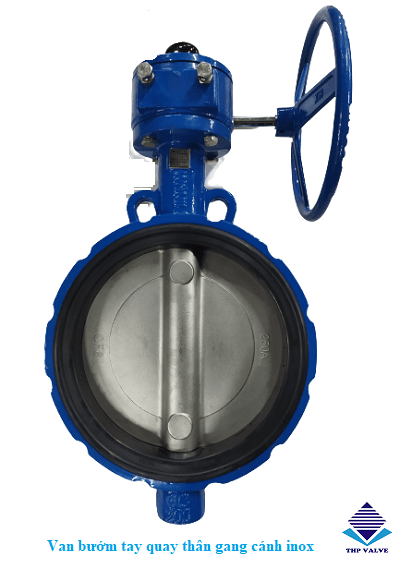

Van bướm thân gang cánh inox tay quay

Van bướm thân gang cánh inox tay quay là một dạng van dùng vô lăng để đóng mở hoặc có thể điều chỉnh (điều tiết) lưu lượng dòng chảy qua đường van.

Van bướm vô lăng là van có kiểu đóng mở được thực hiện bởi 2 cánh xoay quanh trục của nó, vì 2 cánh này và trục giữa giống hình một con bướm nên nó được đặt tên là van bướm.

Đối với những đường ống có kích cỡ lớn thì áp suất dòng chảy rất cao nên việc đóng mở van bướm rất khó khăn với người vận hành. Vì thế mà người ta thiết kế thêm bộ giảm tốc – hộp số và tay quay (vô lăng) giúp cho người vận hành trở nên thật dễ dàng và đơn giản.

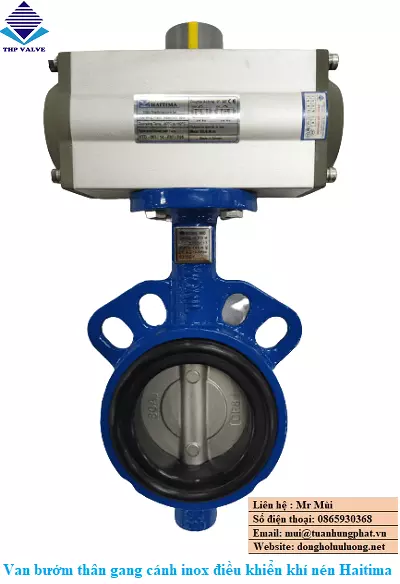

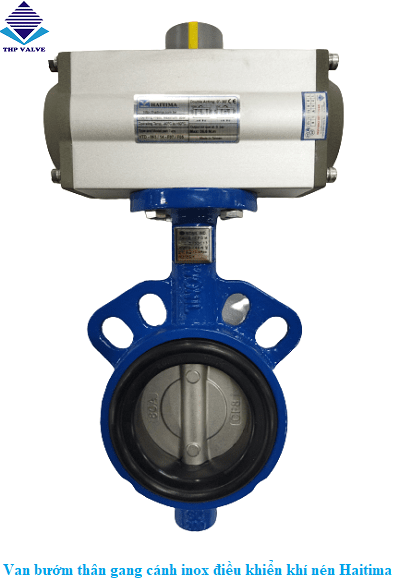

Van bướm thân gang cánh inox điều khiển khí nén

Van bướm thân gang cánh inox điều khiển khí nén là van bướm dùng khí nén để điều khiển đóng mở hoặc điều tiết lưu lượng dòng chảy lưu lượng bằng bộ điều khiển khí nén. Van bướm điều khiển khí nén có ưu điểm nổi bật là khả năng đóng mở nhanh chóng chỉ từ 1 đến 3s, chính vì ưu điểm này mà dòng van này được ưa chuộng sử dụng trong các hệ thống đường ống.

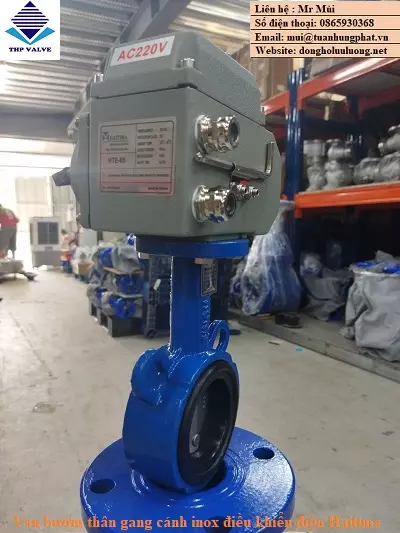

Van bướm thân gang cánh inox điều khiển điện

Van bướm thân gang cánh inox điều khiển điện là loại van bướm được gắn với bộ điện để thực hiện đóng mở hoặc điều tiết dòng chảy thông qua các nguồn điện 220v,24v hay 380v. Van phù hợp lắp đặt trong các hệ thống có tủ điều khiển từ xa, với ưu điểm này van thường được sử dụng trong các hệ thống điều khiển tự động công nghiệp cho thực phẩm, đồ uống, môi trường, dầu khí, hóa chất…

THP cung cấp van bướm thân gang cánh inox
THP cung cấp van bướm thân gang cánh inox

Ưu điểm và nhược điểm của van bướm thân gang cánh inox

Ưu điểm

  • Nhỏ gọn trọng lượng nhẹ hơn so với các dòng van bướm inox cùng kích cỡ
  • Thao tác nhanh đòi hỏi ít thời gian để mở hoặc đóng
  • Có sẵn với nhiều kích thước khác nhau
  • Giá thành rẻ hơn nhiều so với các dòng van bướm inox
  • Gioăng cao su mềm nên việc đóng mở nhẹ nhàng hơn so với van inox

Nhược điểm

  • Sử dụng gioăng làm bằng cao su EPDM, NBR nên van hoạt động ở dải nhiệt độ thấp hơn
  • Không hoạt động tốt ở các môi trường có tính ăn mòn mạnh
  • Không sử dụng được trong các hệ thống liên quan đến thực phẩm, dược phẩm hay nước giải khát
  • Phần gioăng cao su EPDM, NBR có tuổi thọ thấp hơn so với gioăng Teflon của van inox dẫn đến tuổi thọ của van thấp hơn nhiều so với dòng van inox
  • Không thể sử dụng để làm van tiết lưu

Ứng dụng của van bướm thân gang cánh inox

Van bướm thân gang cánh inox được thiết kế đơn giản nhưng chắc chắn cùng với chi phí van rẻ hơn các sản phẩm cùng loại nên được sử dụng trong các môi trường với lưu chất là nước, các môi trường khí trơ có nhiệt độ và áp suất thấp. Dưới đây là các ứng dụng của van bướm thân gang cánh inox:

  • Ứng dụng trong hệ thống xử lý nước sạch, nước thải của các nhà máy, khu công nghiệp, khu dân sinh,…
  • Ứng dụng trong các hệ thống có các chất sệt, bùn bẩn, chân không,…
  • Ứng dụng ở những hệ thống có khí hơi áp suất thấp, nhiệt độ thấp
  • Ứng dụng trong các hệ thống trạm bơm
  • Ứng dụng nước  làm mát, không khí, PCCC,..
  • Ứng dụng trong dịch vụ hút bụi làm vệ sinh
