Van bi là gì? cấu tạo, nguyên lý hoạt động của van bi như thế nào? hiện nay có những loại van bi gì?… Những câu hỏi mà nhiều người trong chúng ta đang thắc mắc. Ở bài viết này chúng tôi xin gửi đến Quý khách hàng và độc giả những giải đáp về van bi. Chúng ta cùng tìm hiểu qua bài viết sau đây !

1. Van bi là gì?

Trước tiên, chúng ta sẽ giải đáp câu hỏi van bi là gì? Van bi có tên tiếng anh là Ball valve. Van bi là một thiết bị trong hệ thống dùng để điều khiển dòng chảy, van bi sử dụng viên bi được đục lỗ xuyên tâm để đóng/mở hoặc điều tiết dòng chảy của lưu chất. Van ở trạng thái mở khi viên bi nằm thẳng hàng với đầu vào của dòng chảy và đóng lại khi xoay 90 độ bởi tay cầm của van.

2. Thông số kỹ thuật của van bi

Thông số kỹ thuật chung của van bi

Kích cỡ: DN15 đến DN500
Chất liệu: Inox, thép, đồng, nhựa
Kết nối: Mặt bích, ren, hàn
Tiêu chuẩn: BS, JIS, ANSI, DIN
Áp suất làm việc: Pn16, Pn25
Nhiệt độ làm viêc: -20 đến 250 độ C
Môi trường sử dụng: Nước, hơi, khí , dầu…
Xuất xứ: Korea, Taiwan, China, Việt Nam
Bảo hành: 12 tháng
Giấy tờ: Đầy đủ CO, CQ đối với hàng nhập khẩu
Tình trạng hàng: Có sẵn

3. Cấu tạo van bi

Van bi được chế tạo với nhiều loại vật liệu khác nhau, thiết kế kết nối với hệ thống bằng những phương pháp khác nhau, do vậy cấu tạo của từng loại cũng vì thế mà khác nhau. Tuy nhiên chúng ta sẽ cùng nhau đi tìm hiểu chung về cấu tạo của van bi, với những bộ phận chính sau đây:

3.1 Thân van

Thân van được chế tạo từ vật liệu inox, gang, thép, nhựa hoặc đồng, thân van có nhiệm vụ liên kết với các bộ phận khác bên ngoài tạo thành một khối thống nhất. Thân van được thiết kế kết nối với hệ thống đường ống bằng kiểu kết nối ren, bích, rắc co hoặc hàn.

Thân van bi luôn phải đảm bảo có kết cấu chắc chắn chịu được áp lực và sự va đập từ bên ngoài, có chức năng bảo về các bộ phận bên trong và cho phép dòng chảy lưu chất đi qua van.

3.2 Trục van

Trục van đa phần được làm từ chất liệu inox hoặc hợp kim cứng ít bị ăn mòn. Trục van là bộ phần truyền động ( truyền momen xoắn từ tay van ).

3.3 Bi van

Bi van hay còn gọi là đĩa van ( đối với các dòng van điều tiết khác ) là bộ phận được làm từ vật liệu thép không rỉ, có độ cứng cao và ít bị ăn mòn.

3.4 Bộ phận điều khiển

Đây là chi tiết dùng để vận hành đóng/mở van. Đối với những dòng van bi có kích thước nhỏ sẽ được thiết kế sử dụng tay gạt, những loại van bi có kích thước lớn và sử dụng trong hệ thống tự động hóa sẽ được lắp bộ điều khiển điện hoặc khí nén để đóng/mở van. Tùy thuộc vào áp suất, nhiệt độ và mục đích sử dụng mà chúng ta chọn loại áp suất phù hợp.

3.5 Vòng đệm

Vòng đệm hay còn gọi là gioăng làm kín, trong van bi có 3 loại vòng đệm chính gồm:

Vòng đệm làm kín bi: Vòng đệm bi van có chức năng làm kín bi và thân van không cho lưu chất bị rò rỉ ra bên ngoài khi bi ở vị trí cố định lẫn khi chuyển động xoay tròn.
Vòng đệm làm kín thân van và trục van: Vòng đệm giúp làm kín giữa thân van và trục van giúp lưu chất không bị rò rỉ ra bên ngoài.
Vòng đệm làm kín giữa liên kết van và hệ thống: Giúp đảm bảo lưu chất không bị rò rỉ ở vị trí kết nối với hệ thống đường ống.

3.6 Các bộ phận khác

Ngoài các bộ phận chính trên, van bi còn có các bộ phận khác để tạo thành một liên kết thống nhất giúp van bi hoạt động. Các bộ phận khác có thể kể đến gồm:

Bu lông và đai ốc: Đây là bộ phận dùng để kết nối các mảnh ( thân ) van lại với nhau đối với những loại van bi 2 mảnh, van bi 3 mảnh.
Bu lông neo: Giúp kết nối tay quay và trục van

4. Nguyên lý hoạt động của van bi

Van bi có nguyên lý hoạt động tương đối đơn giản, khi chúng ta tác động mực vào tay gạt van bi đối với van bi điều khiển tự động bằng khí nén hoặc điện. Lúc này trục van sẽ tác động lực momen xoắn khiến bi trong van xoay một góc mong muốn, khi lỗ khoét của bi song song với hướng của dòng chảy thì khi đó van bi đạt lưu lượng dòng chảy lớn nhất. Ở chiều ngược lại khi lỗ khoét của bi vông góc 90 độ với dòng chảy thì van bi ở trạng thái đóng hoàn toàn. CHúng ta có thể xoay các góc độ khác nhau từ 0 đến 90 độ để điều tiết lưu lượng dòng chảy.

Cơ chế hoạt động đơn giản, đáp ứng được nhu cầu trong các hệ thống công nghiệp hiện nay, van bi được sử dụng phổ biến trong các hệ thống hơi,khí nén.

5. Phân loại van bi

Van bi được phân thành nhiều loại dựa vào thiết kế, chất liệu hay kiểu kết nối, để hiểu rõ về từng loại van bi chúng ta cùng nhau đi tìm hiểu các loại van bi dưới đây.

5.1 Phân loại theo kiểu vận hành

Tùy vào không gian sử dụng, hệ thống sử dụng mà chúng ta sử dụng các loại van bi vận hành theo các cách thức khác nhau như:

Van bi tay gạt: Van bi tay gạt phù hợp đối với các loại van bi có kích thước nhỏ, áp lực không quá lớn. Trục van sẽ được kết nối trực tiếp với tay gạt của van, khi vận hành chúng ta chỉ cần xoay tay gạt một góc 90 độ là van sẽ mở.

Van bi điều khiển điện: Van bi được tháo phần tay gạt và gia công lắp thêm động cơ điện để vận hành tự động, dòng van bi điện hiện nay được sử dụng trong các hệ thống tự động hóa.

Van bi điều khiển khí nén: Van bi sẽ được gia công lắp động cơ khí nén giúp van có thể hoạt động đóng/mở nhờ sử dụng khí nén cấp vào bộ điều khiển. van bi điều khiển khí nén được sử dụng nhiều trong các hệ thống hơi, khí hiện nay.

5.2 Phân loại theo kiểu kết nối

Theo kiểu kết nối với hệ thống chúng ta có các loại van bi: Van bi nối ren, van bi nối bích, van bi nối hàn hoặc van bi rắc co. Van bi là dòng van có khá nhiều kiểu kết nối giúp người sử dụng có thể lựa chọn loại kết nối phù hợp với hệ thống của mình. Với phương pháp kết nối người sử dụng cần lựa chọn phù hợp vì nó liên quan đến bảo trì, bảo dưỡng van trong quá trình hoạt động.

5.3 Phân loại theo chất liệu

Van bi được làm từ nhiều chất liệu, phù hợp với hệ thống khác nhau, đáp ứng được các yêu cầu về nhiệt độ, áp suất khác nhau, chúng ta có các loại van bi như:

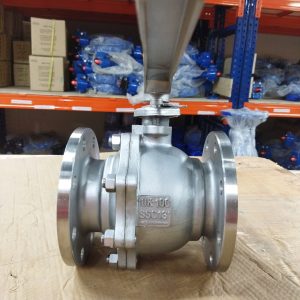

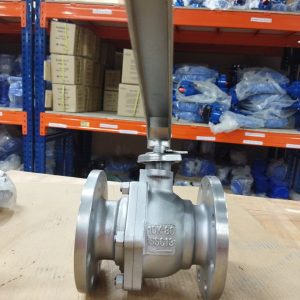

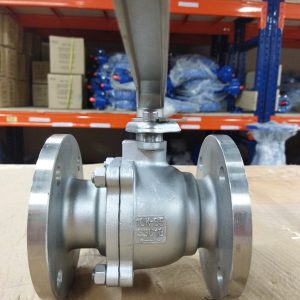

Van bi inox: Đây là dòng van bi được sử dụng trong các môi trường lưu chất có tính ăn mòn, áp lực và nhiệt độ cao. Van bi inox thường được chế tạo từ vật liệu inox 304, inox 316. Van bi inox có kích thước đa dạng từ Dn15 đến Dn500, lớn hơn có thể đặt hàng.
Van bi nhựa: Van bi nhựa thường được sử dụng trong môi trường có tính chất ăn mòn cao như muối, axit, bazo… giá thành dòng van này tương đối rẻ. Van nhựa không sử dụng được trong môi trường có áp suất lớn và nhiệt độ cao.
Van bi đồng: Van bi đồng được sử dụng phổ biến hiện nay trong các hệ thống nước sinh hoạt, khu dân sinh, hơi, khí gas.

5.4 Phân loại theo cấu tạo thân van

Khác với những dòng van khác, van bi có thể có 2,3 hoặc 4 cổng. Van bi 2 cổng hay còn gọi là van bi 2 ngã là loại van được sử dụng phổ biến trong các hệ thống, ngoài ra có thể phân phối hoặc trộn dòng chảy khi sử dụng van bi 3 ngã chứ L hoăc chữ T. Các loại thân van gồm:

Van bi một mảnh: Đây là loại van được đúc liền một khối, van thường sử dụng cho hệ thống có kích thước bé.
Van bi hai mảnh: Van bi được thiết kế 2 mảnh thân liên kết các mảnh với nhau bằng bu lông hoặc ren. Van có thể tháo dời để bảo dưỡng, thay thế.
Van bi ba mảnh: Van có 3 mảnh được kết nối với nhau bằng bu lông, đây là dòng van có giá thành cao nhất.
