Đồng hồ đo lưu lượng nước

Đồng hồ đo lưu lượng nước là gì?

Đồng hồ đo lưu lượng nước là thiết bị chuyên dụng để đo thông số khối lượng, lưu lượng, của chất lỏng hay khí trong hệ thống. Tùy vào cấu tạo của từng loại đồng hồ mà ta có thể biết được lưu lượng dòng chảy, khối lượng lưu chất đã đi qua đồng hồ. Hoặc có thể nhận và phát tín hiệu xung về tủ điều khiển PLC với dạng đồng hồ đo lưu lượng nước điện từ

Hiện tại, chúng tôi đang cung cấp các dòng đồng hồ đo lưu lượng dạng cơ, dang điện từ, đồng hồ đo lưu lượng nước sạch, nước thải, nước nóng, hơi và siêu âm  của các hãng nổi tiếng như: Pmax của Malaysia, Woteck của Đài Loan, Hansung của Hàn Quốc. Với đầy đủ các kích cỡ và chủng loại.

Đồng hồ điện từ Woteck Taiwan

Cấu tạo đồng hồ đo lưu lượng nước

Cấu tạo của đồng hồ đo lưu lượng nước được chia làm 2 loại:

  • Cấu tạo đồng hồ đo lưu lượng nước dạng cơ
  • Cấu tạo đồng hồ đo lưu lượng nước dạng điện từ

Mời các bạn cùng đi tìm hiểu về cấu tạo của từng loại dưới đây.

Cấu tạo đồng hồ đo lưu lượng nước dạng cơ

Đồng hồ đo lưu lượng nước dạng cơ có cấu tạo gồm 4 bộ phận chính như sau:

Cấu tạo đồng hồ cơ

  • Thân đồng hồ: Được chế tạo từ: gang dẻo, đồng, inox, hợp kim nhôm tùy vào môi trường lưu chất sử dụng. 2 đầu đồng hồ được kết nối với đường ống bằng 2 kiểu lắp ren hoặc lắp bích.
  • Mặt hiển thị số: Đây là bộ phần dùng để hiển thị các thông số đo của đồng hồ, tùy vào cơ chế trục số mà đồng hồ hiển thị có các dạng hiển thị khác nhau.
  • Bánh xe turbo: Đây là bộ phận có nhiệm vụ nhận biết dòng chảy và chuyển động của dòng chảy nước. Thường được làm từ chất liệu chịu được nhiệt độ cao và áp lực lớn. Riêng đối với các dạng đồng hồ đo nước thải dạng cơ, cánh quạt được thay thế bằng dạng lẫy để nhận biết chuyền chuyển động của dòng nước, do hệ thống nước thải có nhiều tạp chất, rác thải hay cặn.
  • Cơ chế trục số chuyền chuyển động: Đây là cơ chế giống như bộ máy để đếm chuyển động của cánh quạt để hiện thị trên mặt số đồng hồ. Cơ chế được tính toán và lắp đặt để đồng hồ đạt độ chính xác cao nhất.

Cấu tạo đồng hồ đo lưu lượng nước dạng điện từ

Đồng hồ đo lưu lượng nước điện từ được cấu tạo gồm 2 bộ phận chính: Thân đồng hồ và bộ phận hiển thị

Cấu tạo đồng hồ điện từ

  • Thân đồng hồ: Thân đồng hồ được làm từ chất liệu Gang dẻo, hợp kim nhôm, inox chịu được nhiệt độ cao và chống được khả năng ăn mòn từ môi trường bên ngoài. Đồng hồ đo lưu lượng điện từ được sử dụng rất phổ biến trong hệ thống nước thải và môi trường lưu chất ăn mòn. Phần thân được kết nối dạng lắp bích, phù hợp sử dụng trong nhiều hệ thống.
  • Bộ phận hiển thị: được cấu tạo với các chi tiết như: Bộ đếm cảm ứng, bảng mạch, màn hình LCD, bộ chuyển đổi tín hiệu. Màn hình hiển thị có thể hiện thị lưu lương tức thời, lưu lượng tổng thể và tốc độ dòng chảy đi qua đồng hồ.

Nguyên lý hoạt động của đồng hồ đo lưu lượng

Nguyên lý hoạt động của đồng hồ đo lưu lượng nước được chia làm 2 loại:

  • Nguyên lý hoạt động đồng hồ đo lưu lượng nước dạng cơ
  • Nguyên lý hoạt động của đồng hồ đo lưu lượng nước dạng điện từ

Sau đây, chúng ta cùng nhau đi tìm hiểu để rõ hơn về nguyên lý hoạt động của từng loại đồng hồ đo lưu lượng nước.

Nguyên lý hoạt động đồng hồ đo lưu lượng nước dạng cơ

Đồng hồ đo lưu lượng nước dạng cơ hoạt động theo nguyên lý có dòng nước chảy qua đồng hồ sẽ quay bánh xe chuyển động. Lực đẩy làm quay bánh xe và chuyển động lên trục số bằng các bánh răng. Khi đó trục số sẽ tác dụng làm quay các kim số trên mặt số hiển thị và nhảy số báo lưu lượng nước.

Nguyên lý hoạt động đồng hồ cơ

Nguyên lý hoạt động đồng hồ đo lưu lượng nước dạng điện từ

Khi dòng lưu chất chảy qua đồng hồ sẽ nhận biết bằng cảm biến điện từ giống như dạng mắt thần. Tín hiệu này sẽ phản hồi lên bộ xử lý trung tâm của đồng hồ và hiển thị thông số lên màn hình LCD. Một số dòng đồng hồ điện từ có thể hiển thị lưu lượng tổng, lưu lượng tức thời và tốc độ dòng chảy lưu chất. các loại đồng hồ này có thể xuất tín hiệu xung analog 4 ~ 20 mA để truyền tín hiệu về tủ điều khiển từ xa PLC hoặc máy tính.

Nguyên lý hoạt động đồng hồ điện từ

Thông số kỹ thuật đồng hồ đo lưu lượng nước

  • Kích cỡ: DN15 đến DN1000
  • Chất liệu: Gang, inox, đồng
  • Kết nối: lắp ren, mặt bích
  • Áp suất làm việc: PN16
  • Nhiệt độ làm việc: 0 đến 180 độ C
  • Màn hình: LCD
  • Dạng đồng hồ: Đồng hồ cơ, đồng hồ điện từ
  • Thương hiệu: Pmax, Woteck, Hansung
  • Xuất xứ: Malaysia, Hàn Quốc, Đài Loan
  • Bảo hành 12 tháng
  • Giấy tờ: Đầy đủ CO, CQ, Backinglist

Phân loại đồng hồ đo lưu lượng nước

Đồng hồ đo lưu lượng nước điện từ

Đồng hồ đo lưu lượng nước điện từ là dòng đồng hồ đo lưu lượng bằng công nghệ cảm ứng điện từ để đo và hiển thị các thông số như: Lưu lượng tức thời, tổng lưu lượng hoặc tốc độ dòng chảy lên màn hình cảm ứng LCD. Đồng hồ truyền tín hiệu analog 4-20mA, modbus RS485 về tủ điều khiển PLC, hoặc máy tính để điều khiển từ xa.

Đồng hồ đo lưu lượng điện từ

Đồng hồ đo lưu lượng nước dạng cơ

Đồng hồ đo lưu lượng nước dạng cơ là dòng đồng hồ đo nước hoạt động theo nguyên lý truyền động cơ học nhờ sức nước làm quay cánh quạt liên kết qua các bánh răng hoạt động theo sự sắp xếp chính xác để chuyển từ lưu lượng dòng chảy mặt hiển thị số trực tiếp.

Đồng hồ đo nước lắp ren

Đồng hồ đo lưu lượng nước sạch

Đồng hồ đo lưu lượng nước sạch là đồng hồ đo nước được ưa chuộng bậc nhất hiện nay nhờ ưu điểm vượt trội và giá thành rẻ. Đồng hồ đo nước sạch là đồng hồ đo lưu lượng nước sạch không chứa rác thải, cặn bẩn..Hiện nay chúng tôi đang cung cấp dòng đồng hồ đo lưu lượng nước sạch hãng Pmax của Malaysia, Hansung của Hàn Quốc và Woteck của Đài Loan với chất lượng rất tốt cùng giá thành rẻ, có chứng nhận kiểm định hiệu chuẩn của bên đo lường trước khi đưa ra thị trường.

Đồng hồ nước sạch

Đồng hồ đo lưu lượng nước thải

Đồng hồ đo nước thải là thiết bị lắp trên đường ống dùng để đo lưu lượng nước chảy qua. Tuy nhiên giống như tên gọi đồng hồ đo lưu lượng nước thải hoạt động trong môi trước nước thải.

dong-ho-do-nuoc-thai-dang-co

Đồng hồ đo lưu lượng nước nóng

Đồng hồ đo lưu lượng nước nóng là thiết bị dùng để kiểm tra khối lượng vaf nhiệt độ của lưu chất, ngoài ra còn dùng để điều tiết lưu lượng  dòng chảy khi đi qua hệ thống đường ống. Đồng hồ đo lưu lượng nước nóng được thiết kế với 2 dạng chính là: Dạng cơ và dạng điện từ. Đồng hồ đo nước nóng được sản xuất từ các nước lớn như: Đài Loan, Hàn Quốc, Trung Quốc, Malaysia… được chúng tôi nhập khẩu và phân phối trực tiếp với chất lượng tốt cùng giá thành cạnh tranh nhất hiện nay.

Đồng hồ đo nước nóng

Đồng hồ đo lưu lượng dạng hơi

Đồng hồ đo lưu lượng dạng hơi là thiết bị dùng để đo lưu lượng hơi, khí trên hệ thống đường ống. Đồng hồ đo lưu lượng hơi hiển thị lưu lượng tức thời và lưu lượng tổng. Người sử dụng có thể xem trực tiếp trên màn hình hiển thị hoặc truyền tín hiệu Analog 4 ~ 20mA truyền về máy tính hoặc tủ điều khiển PLC.

Đồng hồ đo lưu lượng hơi có khả năng tính toán bù trừ khi có sự thay đổi về nhiệt độ và áp suất của môi chất. Sử dụng cảm biến để đo lưu lượng của môi chất, cảm biến này thường được làm từ chất liệu inox 316 hoặc tantalum.

Đồng hồ hơi min

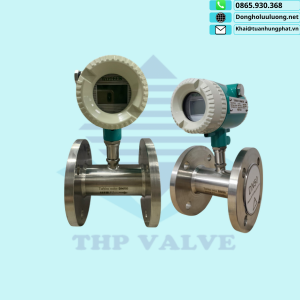

Đồng hồ đo lưu lượng dạng turbine

Đồng hồ đo lưu lượng dang turbine là đồng hồ đo lưu lượng bằng công nghệ cảm ứng điện từ, thiết kế cánh quạt nằm trong thân đồng hồ, cho phép khi dòng chảy đi qua cánh quạt sẽ quay và số vòng quay sẽ được chuyển về bộ phận đếm và tính toán cho ra kết quả đo, các thông số sau đó sẽ được hiển thị trên màn hình hiển thị LCD.

Đồng hồ dạng turbine

Ứng dụng của đồng hồ đo lưu lượng nước

Đồng hồ đo lưu lượng được ứng dụng rộng rãi trong nhiều lĩnh vực hiện nay như:

  • Đồng hồ đo lưu lượng ứng dụng trong hệ thống xử lý nước sạch, nước thải, nước sinh hoạt, dân sinh..
  • Đồng hồ đo lưu lượng ứng dụng trong các xí nghiệp, nhà máy sản xuất..
  • Ứng dụng trong các ngành nông nghiệp tưới tiêu, nuôi trồng thủy sản..
  • Ứng dụng trong các hệ thống hóa chất, dầu khí, gas
  • Ứng dụng trong các nhà máy sản xuất thực phẩm, dược phẩm, nước giải khát, bia rượu.

Ứng dụng đồng hồ

Cách lắp đặt đồng hồ đo lưu lượng nước dạng cơ và điện từ

Cách lắp đặt đồng hồ đo lưu lượng nước dạng cơ

  • Tiến hành làm sạch đường ống trước khi lắp đặt
  • Nguồn nước không được phép có chất rắn, cặn hoặc rác, những chất này sẽ cản trợ sự hoạt động của đồng hồ
  • Đồng hồ được lắp theo chiều ngang và mặt hiển thị hướng lên phía trên.
  • Đường ống trước và sau đồng hồ phải thẳng, chiều dài ống trước đồng hồ tối thiểu phải dài gấp 10 lần, chiều dài ống sau phải dài tối thiểu gấp 5 lần đường kính đồng hồ.
  • Không lắp đặt đồng hồ ở gần nguồn điện từ.

Cách lắp đặt đồng hồ đo lưu lượng nước điện từ

Lắp đặt đồng hồ đo lưu lượng nước điện từ vào hệ thống đúng cách sẽ giúp cho đồng hồ hoạt động chính xác và hiệu quả nhất. Vì vậy chúng ta cần chú ý các bước khi lắp đặt đồng hồ đo lưu lượng nước điện từ sau:

  • Trước khi xác định lắp đặt đồng hồ, chúng ta cần tìm hiểu về hệ thống cần lắp như: Kích thước chiều dài, rộng, mặt bích tiêu chuẩn kết nối với đường ống tránh tình trạng tiêu chuẩn mặt bích khác nhau không thể bắt bulong khi lắp đặt.
  • Tùy vào hệ thống đang vận hành mà người dùng lắp đặt đồng hồ theo chiều chữ U, chiều thẳng đứng hay chiều ngang để tối ưu hệ thống . Đặt đồng hồ vào đúng 2 vị trí mặt bích của đường ống và căn chính chính xác cho tâm lỗ bu lông trên thân đồng hồ trùng với tâm lỗ bu lông trên mặt bích ống và tiến hành siết chặt bu lông. Có thể đệm một lớp gioăng để tăng độ kín, tránh rò rỉ giữa đồng hồ và đường ống.
  • Sau khi lắp đặt xong, tiến hành vệ sinh đồng hồ, mặt tiếp xúc. Tiếp tục tiến hành đấu điện đầu vào cho đồng hồ và có thể cài đặt tín hiệu Analog 4~20mA về tủ điều khiển từ xa PLC hoặc máy tính.
  • Sau khi đã hoàn tất các bước trên tiến hành cho lưu chất chảy qua và đo thử nghiệm, kiểm tra một cách cẩn thận trước khi đưa vào sử dụng chính thức.

Một số lưu ý cần thiết khi lựa chọn đồng hồ đo lưu lượng nước

Khi chọn mua sản phẩm đồng hồ đo lưu lượng nước người sử dụng cần làm rõ những vẫn đề như sau:

  • Loại lưu chất cần đo là gì?
  • Dải lưu lượng cần đo và độ chính xác cần thiết?
  • Áp suất đường ống lắp đặt đồng hồ bao nhiêu?
  • Nhiệt độ lưu chất?
  • Kích thước, vị trí và không gian lắp đặt?
  • Tín hiệu đầu ra của thiết bị đo lường?

Trên đây là những lưu ý cần thiết khi chọn mua đồng hồ lưu lượng nước, sẽ giúp Quý khách có những chọn lựa sản phẩm chính xác nhất!

Mua đồng hồ đo lưu lượng nước ở đâu?

Hiện nay trên thị trường có rất nhiều dòng đồng hồ đo lưu lượng nước, vì vậy việc chọn mua sản phẩm có đầy đủ tiêu chí ( Chất lượng tốt - Giá thành rẻ ) là vấn đề mà rất nhiều khách hàng đang thắc mắc. Tuy nhiên, Quý khách đọc được bài viết này thì đã có cho mình sự lựa chọn tuyệt đối tin cậy.

Tuấn Hưng Phát với gần 15 năm kinh nghiệp trong lĩnh vực nhập khẩu và phân phối các dòng sản phẩm đồng hồ đo lưu lương, van công nghiệp tự động… với phương châm: Chất lượng - dịch vụ tạo nên thương hiệu, chúng tôi luôn mang đến cho Quý khách những sản phẩm chất lượng nhất cùng giá thành rẻ nhất.

Mọi chi tiết xin liên hệ Hotline/zalo: 0865930368 hoặc Email: Mui@tuanhungphat.vn để được tư vấn kỹ thuật và báo giá sản phẩm !
