Đồng hồ siêu âm Woteck

Đồng hồ siêu âm Woteck đang được sử dụng phổ biến hiện nay trong các hệ thống cung cấp nước sinh hoạt như khu chung cư, dân sinh. Đồng hồ nước siêu âm Woteck tích hợp tín hiệu IOT hiện đại cho phép quản lý từ xa một cách dễ dàng và chính xác nhất.

Đồng hồ đo nước dạng siêu âm Woteck là gì?

Đồng hồ đo nước siêu âm tên gọi tiếng anh là Ultrsonic Water Meter hoạt động trên nguyên lý phản xạ của sóng siêu âm. Đây là một trong những thiết bị đo lường thông minh nhất hiện nay sở hữu công nghệ IOT và tính năng bảo vệ chống nước, bụi bẩn bằng tiêu chuẩn IP68.

Đồng hồ đo nước siêu âm hiển thị các thông số lưu lượng tức thời và lưu lượng tổng đia qua đồng hồ. Dòng đồng hồ này của Woteck đã được đo thử nghiệm qua các bước kiểm tra kĩ càng cho thấy nững chỉ số chính xác ở mức tuyệt đối.

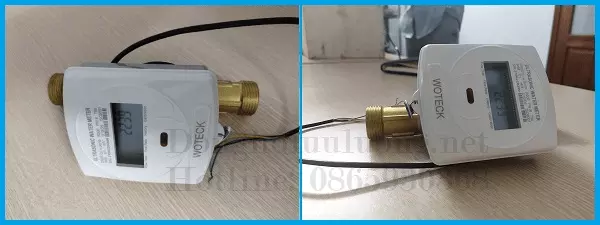

Đồng hồ đo nước dạng siêu âm Woteck

Ở thị trường Việt Nam, Đồng hồ đo lưu lượng điện từ Woteck là thương hiệu đã gây dựng được chỗ đứng vững chắc với những dòng đồng hồ đo lưu lượng điện từ. Tuấn Hưng Phát là đại diện duy nhất của thương hiệu này tại Việt Nam. Chúng tôi cam kết luôn mang đến cho khách hàng những sản phẩm chính hãng có chất lượng và giá cả tốt nhất thị trường hiện nay. Liên hệ Hotline/zalo: 0865930368 để được tư vấn và báo giá nhanh nhất về sản phẩm mà bạn đang quan tâm!

Tham khảo các dòng đồng hồ đo lưu lượng điện từ tại đây => Đồng hồ đo lưu lượng

Thông số kỹ thuật của đồng hồ đo nước dạng siêu âm Woteck

Để hiểu rõ về những thông số của đồng hồ siêu âm Woteck chúng ta sẽ đi tìm hiểu cụ thể từng thông số dưới đây.

Thông số kỹ thuật sản phẩm

  • Kích cỡ: DN15, DN20, DN32, DN40
  • Model: WTU
  • Vật liệu thân ống đo: Đồng
  • Kết nối: Lắp ren
  • Kiểu đo: Sóng siêu âm
  • Nguồn sử dụng: Pin ( Battery ) DC 3.6V
  • Tuổi thọ pin: Max 8 năm
  • Cấp đo chính xác: Class B
  • Áp lực làm việc: PN10
  • Nhiệt độ làm việc: Max 60 độ C
  • Cấp bảo vệ: Tiêu chuẩn IP68
  • Kết nối truyền thông: RS – 485/ Modbus
  • Dải đo: R250/R400
  • Môi trường sử dụng: Nước sạch
  • Thương hiệu: Woteck
  • Xuất xứ: Đài Loan
  • Bảo hành: 12 tháng
  • Giấy tờ: Đầy đủ CO, CQ, Packing list
  • Tình trạng hàng: Có sẵn

Cấu tạo đồng hồ đo nước dạng siêu âm Woteck

Đồng hồ đo lưu lượng nước dạng siêu âm Woteck được cấu tạo từ 2 bộ phận chính bao gồm: Bộ phân thân đồng hồBộ phận điều khiển. Để hiểu rõ hơn về từng bộ phận cùng chúng tôi tìm hiểu qua phân tích dưới đây.

Bộ phân thân đồng hồ

  • Thân đồng hồ được cấu tạo từ vật liệu đồng thau, phù hợp sử dụng cho môi trường nước sạch.
  • Qua hình ảnh chúng ta có thể dễ dàng nhận ra trong thân đồng hồ có 2 tiếp điểm bao gồm: tiếp điểm thu sóng và tiếp điểm phát sóng.
  • Thân đồng hồ thiết kế 2 đầu tiện ren trong để kết nối vào hệ thống đường ống.

Chúng ta quan sát hình ảnh dưới đây để thấy rõ hơn về cấu tạo của bộ phận thân đồng hồ.

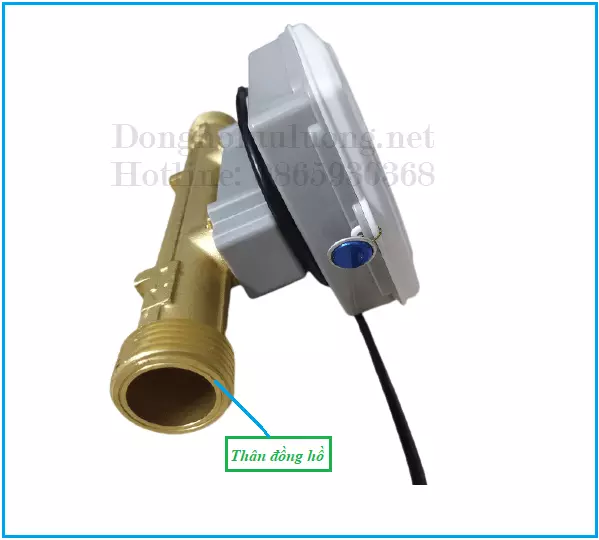

Cấu tạo đồng hồ siêu âm Woteck

Bộ phận điều khiển

  • Hộp điều khiển được gắn lên trên thân đồng hồ bao gồm các thiết bị khác bên trong như: Bộ vi xử lý trung tâm, pin đồng hồm màn hình hiển thị các thông số đo và được phủ một lớp keo chống nước giúp cho đồng hồ có thể hoạt động bình thường trong điều kiện ngoài trời.
  • Sóng siêu âm được ở 2 đầu trong bộ điều khiển được thiết kế cùng với khoảng cách giữa 2 tiếp điểm thu và phát ở bộ phần thân đồng hồ mà chúng ta nêu ở trên.
  • Hộp điều khiển được chết tạo từ vật liệu nhựa PPA có độ bóng bề mặt vượt trội, có khả năng chịu tốt, kháng các loại hóa chất và chống nứt.
  • Ngoài ra, một ưu điểm vượt trội của bộ phận điều khiển đồng hồ đo nước dạng siêu âm Woteck là được trang bị cấp bảo vệ IP68 giúp đồng hồ có thể hoạt động trong môi trường dưới nước với độ sâu 2met trong thời gian lên đến 30 phút. Tuy vậy nhà sản xuất không khuyến cáo chúng ta sử dụng trong điều kiện ngâm đồng hồ dưới nước.

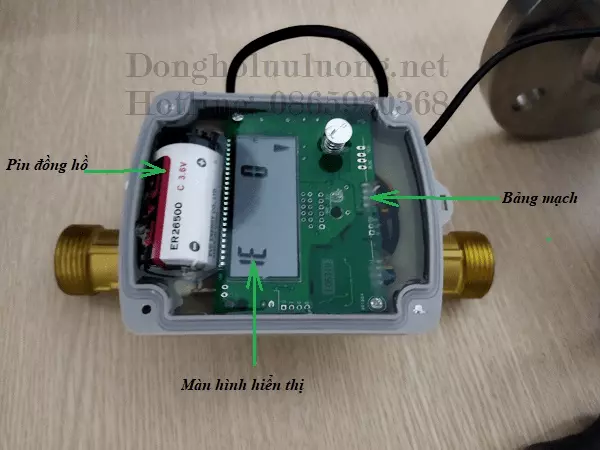

Bộ phận hiển thị đồng hồ siêu âm Woteck

Nguyên lý hoạt động của đồng hồ đo nước dạng siêu âm Woteck

Như chúng ta đã biết ở phần đầu của bài viết, đồng hồ đo nước dạng siêu âm hoạt động dựa vào nguyên lý phản xạ sóng siêu âm. Khi dòng chảy lưu lượng đi qua thân đồng hồ, bộ phận truyền sóng siêu âm sẽ ngay lập tức nhận lập tức nhận biết được dòng chảy, và truyền vào dòng chảy đó một lượng sóng siêu âm nhỏ, khi đó dòng chảy sẽ bị nhiễm sóng siêu âm và tiếp tục đi tới bộ phận thu sóng, bộ phận thu sóng sau khi đã nhận tín hiệu sẽ tính toán đếm và đo tổng hợp dòng chảy bị nhiễm sóng siêu âm, sau đó sẽ hiển thị lên màn hình của đồng hồ tốc độ dòng chảy, lưu lượng tức thời và lưu lượng tổng của lưu chất chảy qua.

Về cơ bản chúng ta có thể hiểu đồng hồ đo lưu lượng nước dạng siêu âm hoạt động dựa vào phản xạ của sóng siêu âm, với cách đo này đồng hồ sẽ cho chúng ta những kết quả đo cực kì chính xác. Hiện nay, đồng hồ đo nước dạng siêu âm đang được sử dụng phổ biến trong các hệ thống chung cư, toà nhà…

Đồng hồ đo nước siêu âm dạng Woteck và những ưu nhược điểm

Ưu điểm của đồng hồ đo nước siêu âm Woteck

Đồng hồ đo lưu lượng nước siêu âm tích hợp những ưu điểm phù hợp cho các hệ thống chung cư, tòa nhà, trung tâm thương mại…chúng ta cùng tìm hiểu những ưu việt của dòng đồng hồ này dưới đây.

  • Màn hình hiển thị điện từ có thể quan sát các thông số dễ dàng ngay cả khi vào buổi tối hoặc những vị trí thiếu ánh sáng
  • Không gian lắp đặt đồng hồ nhỏ, không chiếm nhiều diện tích, có thể lắp đặt ở những nơi có diện tích nhỏ
  • Khả năng đo chính xác cao, hoạt động ổn định trong thời gian dài
  • Sử dụng pin không cần nguồn điện, độ bền của pin lên đến 8 – 10 năm
  • Tiêu chuẩn ip68 giúp đồng hồ có khả năng chống nước và bụi bẩn tốt
  • Thương hiệu Woteck đã khẳng định được tên tuổi trên thị trường trong thời gian dài
  • Cấu tạo đơn giản, dễ dàng tháo lắp, bảo trì, bảo dưỡng hoặc thay thế

Nhược điểm của đồng hồ đo nước siêu âm Woteck

Ngoài những ưu điểm nổi bật ở trên thì đồng hồ đo nước dạng siêu âm Woteck cũng có những nhược điểm như:

  • Hạn chế về kích thước và kiểu kết nối, đồng hồ chỉ có kích thước bé từ DN15 đến DN40 và kết nối với đường ống bằng kiểu nối ren
  • Thích hợp hoạt động trong môi trường có tính dẫn điện, không thể hoạt độngt rong những môi trường không có tính dẫn điện

Những đặc điểm dễ dàng nhận biết đồng hồ đo nước dạng siêu âm Woteck

  • Được sản xuất bởi công nghệ hiện đại, tích hợp các giao thức mới nhất như: IOT, RS-485, M-BUS… giúp đồng hồ có thể được quản lý một cách dễ dàng.
  • Độ hao phí điện năng cực thấp giúp cho pin đồng hồ có tuổi thọ cao lên đến 10 năm
  • Được thiết kế tiêu chuẩn bảo vệ Ip68, có thể ngâm nước trong thời gian lên đến 30 phút dưới độ sâu 2 mét.
  • Áp suất thấp, lặp lại các bước sóng siêu âm, không có bộ phận chuyển động
  • Thiết kế nhỏ gọn, có thể lắp đặt và thay thế ở nhiều không gian, góc độ nhưng không ảnh hưởng đến độ chính xác của đồng hồ.

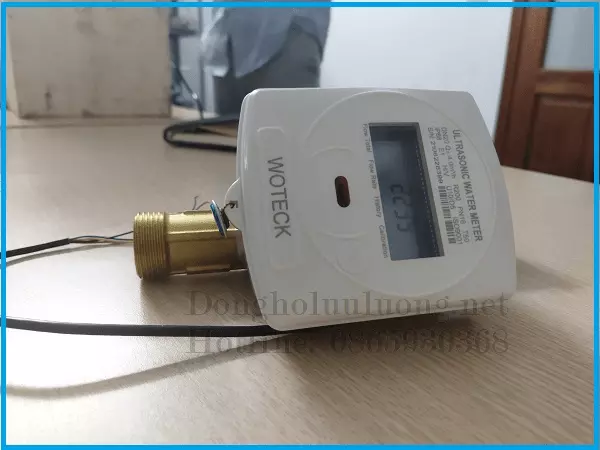

Đồng hồ siêu âm Woteck Đài Loan

Cách lắp đặt đồng hồ đo nước dạng siêu âm Woteck

Để giúp các bạn hiểu rõ hơn về cách lắp đặt đồng hồ đo nước dạng siêu âm Woteck chúng ta sẽ tìm hiểu các bước trong lắp đặt đồng hồ nhé!

  • Bước 1: Đầu tiên chúng ta cần khảo sát vị trí không gian lắp đặt đồng hồ, mặc dù có những ưu điểm nổi bật về khả năng chống nước bụi bẩn tuy nhiên để giúp cho đồng hồ có tuổi thọ bền hơn chúng ta cần lắp đồng hồ ở vị trí thông thoáng, dễ quan sát, tránh những nơi có độ ẩm ướt hay nhiệt độ cao.
  • Bước 2: Trên thân đồng hồ có khắc hướng mũi tên hướng lắp đặt, chúng ta cần lắp đồng hồ đúng hướng như vậy.
  • Bước 3: Sử dụng rắc co ren để liên kết đồng hồ và đường ống lại với nhau, siết chặt vừa đủ tránh tình trạng rò rỉ hoặc hỏng ren khi siết quá chặt.
  • Bước 4: Sau khi đã lắp cố định đồng hồ xong, chúng ta kết nối tín hiệu về tủ điều khiển bằng dây tín hiệu hoặc các kết nối cảm biến có trong đồng hồ.
  • Bước 5: Chạy thử và kiểm tra các thông số hiển thị trên đồng hồ, rò rỉ… sau khi kiểm tra xong thì chúng ta có thể đưa vào sử dụng rồi.

Với những hướng dẫn trên chắc các bạn cũng đã hiểu rõ về cách lắp đặt đồng hồ đo nước dạng siêu âm Woteck, nếu cần thông tin khác các bạn có thể liên hệ với chúng tôi qua hotline/zalo: 0865.930.368 để nhận được hướng dẫn và tư vấn cụ thể!

Ứng dụng của đồng hồ đo nước dạng siêu âm Woteck

Đồng hồ đo nước dạng siêu âm Woteck được thiết kế phù hợp sử dụng với nhiều hệ thống cụ thể như:

  • Hệ thống nước sinh hoạt dân sinh, chung cư, tòa nhà
  • Hệ thống nước sạch các nhà máy sản xuất
  • Sử dụng thay thế các loại đồng hồ dạng cơ, cải thiện độ chính xác, độ bền…

Những điều cần lưu ý khi sử dụng đồng hồ đo nước dạng siêu âm Woteck

Để giúp đồng hồ có tuổi thọ bền hơn và hoạt động ổn định, chính xác chúng ta cần chú ý những vấn đề sau:

  • Đồng hồ được chế tạo từ chất liệu đồng thau do vậy chúng ta chỉ nên sử dụng đồng hồ trong môi trường lưu chất có nhiệt độ từ 0 đến 70 độ C.
  • Áp suất giao động từ 7 đến 10bar tương ứng với những kích cỡ khác nhau.
  • Lắp đặt đồng hồ tại vị trí có lưu lượng đầy, tránh lắp những vị trí mà lưu lượng thấp ko đầy đường ống sẽ ảnh hưởng đến khả năng đo và độ chính xác của đồng hồ.
  • Lắp lọc y trước đồng hồ để bảo vệ đồng hồ bởi những lưu chất hạt rắn như cát, sỏi hoặc cặn, rác thải.
  • Kiểm tra định kì đồng hồ để tránh những rủi ro không được nhận thấy sớm và kịp thời khắc phục.

Địa chỉ mua hàng uy tín tại Việt Nam

Tuấn Hưng Phát với hơn 12 năm kinh nghiệm cung cấp các dòng van công nghiệp, đồng hồ đo lưu lượng điện từ, chúng tôi luôn không ngừng phát triển và mang đến cho Quý khách hàng những sản phẩm chất lượng cùng với giá thành tốt nhất thị trường. Thương hiệu Woteck cùng nhiều thương hiệu khác như Hansung, Wonil, Kosaplus, Haitima được chúng tôi nhập khẩu và phân phối độc quyền tại thị trường Việt Nam với đầy đủ giấy tờ chứng chỉ Co, Cq, Packing List, chế độ bảo hành 1 đổi 1 nếu có lỗi của nhà sản xuất.

Liên hệ Hotline/zalo: 0865930368 hoặc Email: mui@tuanhungphat.vn để nhận thông tin tư vấn và báo giá về sản phẩm nhanh nhất!
