Đồng hồ đo lưu lượng Turbine

Giới thiệu về đồng hồ đo lưu lượng Turbine

Đồng hồ đo lưu lượng Turbine là dạng đồng hồ đo lưu lượng bằng công nghệ cảm ứng điện từ, cánh quạt được thiết kế nằm bên trong đồng hồ, khi dòng chảy đi quay cánh quạt sẽ quay, số lượng vòng quay sẽ được được chuyển về bộ phận đếm và tính toán thành số liệu đơn vị đo có thể là lít hoặc m3…các thông số sau đó sẽ được hiển thị trên màn hình LCD hoặc LED.

Đồng hồ đo lưu lượng Turbine chuyên được sử dụng trong hệ thống nước tinh khiết, hệ thống dầu, nước RO hay những môi trường có lẫn hóa chất và không có điện dẫn.

Công ty Tuấn Hưng Phát đã nhận thức được tầm quan trọng của đồng hồ đo lưu lượng nước và sự phát triển vượt bậc trong lĩnh vực khoa học công nghệ, đóng góp cho sự tiến bộ trong sản xuất. Chúng tôi đã giới thiệu dòng đồng hồ lưu lượng turbine nhập khẩu trực tiếp từ Hàn Quốc, Đài Loan và Đức để đáp ứng nhu cầu này.

Hiện nay, chúng tôi đang phân phối độc quyền các thương hiệu Woteck – Taiwan và Hansung – Korea, cung cấp đầy đủ các kích cỡ từ DN15, DN20, DN25, DN32, DN40, DN50 với các tùy chọn kết nối ren hoặc mặt bích. Ngoài ra, chúng tôi cũng cung cấp các kích cỡ như DN65, DN80, DN100, DN125, DN150, DN200 chỉ với kết nối dạng mặt bích tuân theo tiêu chuẩn BS hoặc JIS.

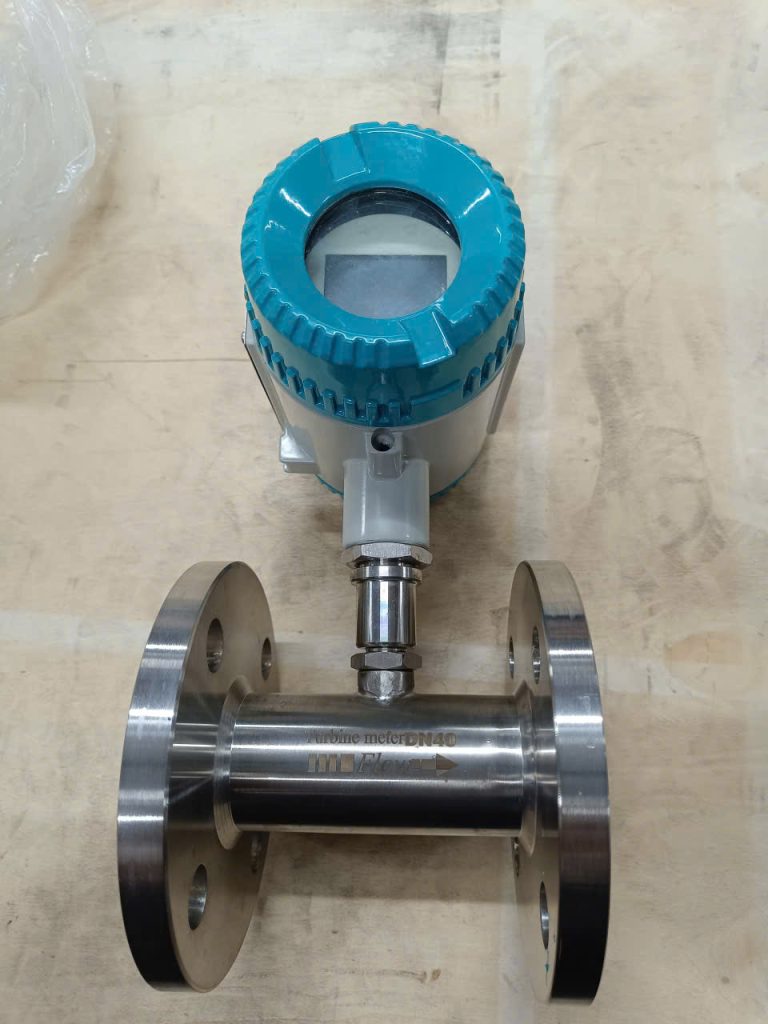

Thông số kỹ thuật đồng hồ đo lưu lượng Turbine

• Model: WTYG
• Kích cỡ: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200
• Chất liệu: Inox 316
• Kiểu đo: Đo lưu lượng tức thời, đo tổng lưu lượng
• Kết nối: Mặt bích
• Tiêu chuẩn: DIN
• Tiêu chuẩn chống thấm nước: IP67
• Tín hiệu: Analog 4 ~ 20mA
• ÁP suất làm việc: PN16
• Nhiệt độ làm việc: -10 đến 160 độ C
• Màn hình hiển thị: LCD
• Đơn vị đo: Lít, M3
• Điện áp: 24vDC hoặc Pin
• Môi trường làm việc: Nước tinh khiết, nước RO,  nước cất…
• Thương hiệu: Woteck
• Xuất xứ: Đài Loan
• Bảo hành: 12 tháng
• Tình trạng hàng: Có sẵn

Đặc tính của đồng hồ đo lưu lượng Turbin

• Thích hợp để đo lưu chất có độ dẫn điện thấp, xăng, dầu..
• Thân đồng hồ được làm từ inox 316 chống chịu ăn mòn và oxy hóa rất tốt
• Thông số đo có độ chính xác rất cao, sử dụng ổn định và sai số thấp
• Không cần quan tâm đến độ dẫn điện của chất lỏng, sử dụng hầu hết các loại nguồn nước
• Có thể dùng điện áp 24VDC hoặc dùng Pin ( The battery )
• Thiết kế gọn nhẹ, dễ dàng lắp đặt và bảo trì
• Nhiều tính năng hiện đại kết nối với các thiết bị khác để truyền và xuất tín hiệu thông qua giao thức truyền thông RS485 và analog 4~20mA

Cấu tạo và nguyên lý hoạt động của đồng hồ đo lưu lượng Turbine

Cấu tạo

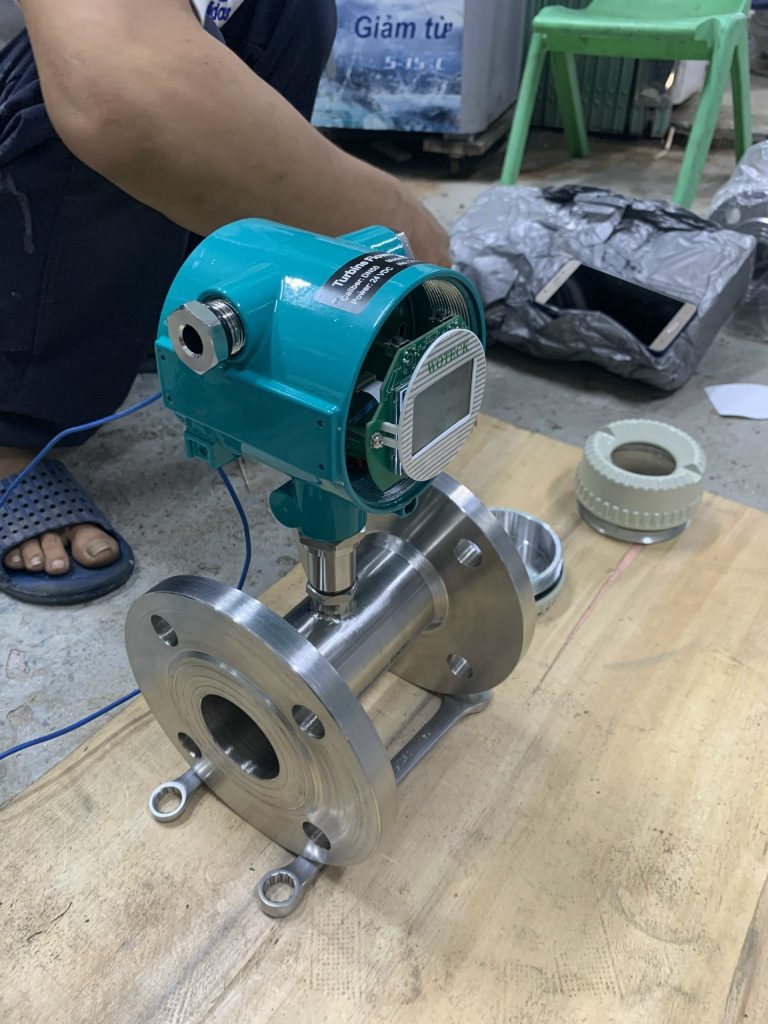

Đồng hồ đo lưu lượng dạng turbine được cấu tạo gồm 2 bộ phận chính là: Thân đồng hồ và màn hình hiển thị

• Thân đồng hồ: Được đúc liền 2 mặt bích hoặc Clamp từ inox 304 hoặc inox 316 chống gỉ rất tốt
• Màn hình hiển thị: Làm từ hợp kim nhôm, sơ phủ epoxy chống ăn mòn, bao gồm bo mạch xử lý và màn hình hiển thị
• Turbine của đồng hồ được thiết kế giống như cánh quạt, được chế tạo từ thép không gỉ. Chúng được kết nối với trục chính của đồng hồ để tạo thành một cơ chế chuyển động đo lưu lượng. Cơ chế này hoạt động bằng cách sử dụng số vòng quay của turbine để thực hiện việc đếm lưu lượng.

Nguyên lý hoạt động

Đồng hồ lưu lượng turbine hoạt động theo nguyên lý khi lưu lượng dòng chảy đi qua cánh rotor quay, một đầu cảm biến được gắn trên thành của turbine, thiết bị đo được sự hiện diên của từ trường nam châm vĩnh cửu ( gắn trên cột của cánh rotor ). Khi đi qua sẽ ứng với mỗi vòng quay của turbinesẽ gửi ra một tín hiệu xung tương ứng trong khoảng thời gian được thiết lập từ trước. Số lượng xung đếm được sẽ tính toàn và đưa ra kết quả lưu lượng đã đo được.

Phân loại đồng hồ đo lưu lượng nước Turbine

Các dòng sản phẩm của đồng hồ đo lưu lượng kiểu tuabin được phân loại theo các yếu tố như kiểu kết nối, kích cỡ và thương hiệu sản xuất. Việc này giúp người dùng có thể nhận biết và chọn lựa sản phẩm phù hợp với nhu cầu của hệ thống của mình.

Phân loại đồng hồ theo kiểu kết nối

Như chúng tôi đã giới thiệu ở trên, đồng hồ turbine được sản xuất với ba kiểu kết nối chính là nối ren, nối hàn và nối mặt bích. Mỗi kiểu kết nối đều có những ưu điểm và ứng dụng riêng.

• Đồng hồ tuabin nối ren có kích cỡ từ 3/8” đến 2”, có thể được lắp đặt với dạng nối ren trong hoặc ren ngoài tùy thuộc vào nhu cầu sử dụng.
• Đồng hồ turbine nối bích được thiết kế với dãi kích cỡ đa dạng từ DN15 đến DN200, tuân theo tiêu chuẩn mặt bích JIS hoặc BS và thích hợp cho các hệ thống cần đo lưu lượng lớn.
• Đồng hồ đo lưu lượng tuabin nối clamp được sản xuất dưới dạng kẹp, với kích cỡ lớn nhất là D60, chuyên dùng cho các hệ thống dòng chảy lưu chất sạch trong ngành thực phẩm.

Phân loại đồng hồ theo thương hiệu xuất xứ

Các nước có nền công nghiệp phát triển như Hàn Quốc, Nhật Bản, Pháp, Đức và Balan đang chứng kiến sự phát triển mạnh mẽ trong ngành công nghiệp sản xuất chế tạo thiết bị đo lưu lượng. Một số thiết bị đo lưu lượng nước tốt nhất được Tuấn Hưng Phát nhập khẩu về Việt Nam như:

• Đồng hồ đo lưu lượng Tuabine Woteck (đài Loan)
• Đồng hồ đo lưu lượng Tuabine Riels (Ý)
• Đồng hồ đo lưu lượng Tuabine UFM (Mỹ)

Ưu nhược điểm của đồng hồ đo lưu lượng Turbine

Ưu điểm

• Thân đồng hồ được làm từ inox 304 – 316 chống được ăn mòn và oxy hóa rất tốt
• Chịu được áp lực lớn và nhiệt độ cao lên đến 200 độ C
• Dễ dàng lắp đặt và bảo trì
• Kết quả đo chính xác cao, độ sai số là 0,5%
• Điện áp sử dụng đa dạng 220VAC, 24VDC hoặc dùng pin
• Màn hình hiển thị LCD có độ nét cao, tín hiệu Analog 4~20mA kết nối với tủ điều khiển PLC hoặc máy tính trung tâm điều khiển từ xa
• Đồng hồ tuabin được cải tiến bằng việc tích hợp tín hiệu 4 – 20mA, cho phép truyền dữ liệu về tủ điều khiển logic lập trình (PLC) và đồng thời điều khiển các thiết bị phụ trợ.
• Có khả năng chịu đựng nhiệt độ vượt quá 200 độ C và áp suất lên đến 16 bar.
• Có thể áp dụng trong nhiều môi trường đa dạng như nước lọc, nước RO tinh khiết, chất lỏng đặc hoặc cả môi chất như dầu ăn, dầu hỏa, hay hơi khí.
• Sử dụng màn hình LCD làm thiết bị hiển thị giúp đảm bảo rằng các thông số được trình bày một cách rõ nét.

Nhược điểm

• Giá thành cao
• Hạn chế về kích cỡ
• Không sử dụng được trong môi trường có rác, vật cản

Ứng dụng của đồng hồ đo lưu lượng Turbine

Các hệ thống đường ống sử dụng đồng hồ đo lưu lượng kiểu turbine rất phổ biến để đo lưu lượng các loại chất lỏng trong các mục đích cụ thể như sau:

• Trong các nhà máy xử lý nước sạch, nước cất và nước cấp, đồng hồ đo lưu lượng được sử dụng để đo lưu lượng nước trong hệ thống đường ống.
• Các nhà máy sản xuất nước giải khát, rượu, bia và cồn công nghiệp sử dụng đồng hồ đo lưu lượng để đo lưu lượng dòng chảy của các chất lỏng trong quá trình sản xuất.
• Đồng hồ đo lưu lượng kiểu turbine cũng được lắp đặt trong hệ thống đường ống dẫn nước tại các máy lọc nước tinh khiết RO.
• Ngoài ra, đồng hồ đo lưu lượng kiểu turbine còn được ứng dụng để đo lưu lượng các chất lỏng như dầu diesel, dầu ăn, chất lỏng hóa chất, nước vôi và các chất lỏng khác khi chúng đi qua hệ thống đường ống.

Địa chỉ mua đồng hồ đo lưu lượng Turbine

Tuấn Hưng Phát là đơn vị nhập khẩu trực tiếp và độc quyền phân phối các sản phẩm đồng hồ đo lưu lượng turbine, với giá thành hợp lý cùng chất lượng sản phẩm và chế độ bảo hành tốt nhất hiện nay. Đây là thương hiệu đã được rất nhiều khách hàng tin dùng và đánh gia cao trong thời gian qua.

Ngoài các dòng đồng hồ đo nước điện từ thương hiệu Woteck/Taiwan, công ty chúng tôi còn cung cấp các dòng sản phẩm mang thương hiệu khác như: Hansung/Hàn Quốc hay Sunul/ Trung Quốc, đáp ứng nhu cầu sử dụng của mọi hệ thống. Các sản phầm chúng tôi đang cung cấp có đầy đủ giấy tờ nhập khẩu, cam kết chất lượng, có kiểm định theo yêu cầu của quý khách hàng. Đầy đủ giấy đo thử nghiệm đồng hồ do trung tâm đo lường cấp phép cung cấp.

Tham khảo thêm các dòng sản phẩm đồng hồ tại đây >>> Đồng hồ điện từ woteck
