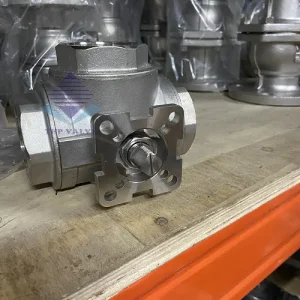

Van bi 3 ngã

Danh mục:

Van bi 3 ngã được làm từ rất nhiều các chất liệu khác nhau, nên tính ứng dụng của nó cũng rất cao. Hiện nay, Tuấn Hưng Phát đang cung cấp các sản phẩm van bi 3 ngã chất lượng, chính hãng với đầy đủ giấy tờ CO, CQ. Chúng tôi cũng là đơn vị hàng đầu trong việc cung cấp các sản phẩm van công nghiệp, đồng hồ lưu lượng, phụ kiện đường ống,.. Được nhiều khách hàng đánh giá cao vềchất lượng, độ uy tín và cả giá thành của sản phẩm.

Tìm hiểu chung về van bi 3 ngã

Van bi 3 ngã

Khái niệm van bi 3 ngã

Van bi 3 ngã là một trong những dòng van bị đã được thiết kế được lắp đặt trên đường ống dùng để đóng mở lưu chất qua van dễ dàng nhờ vào các góc quay từ 0 – 90 độ của quả cầu – đĩa van. Cụ thể là đĩa van đã được kết nối trực tiếp với ty van, ty van cũng kết nối với bộ phận điều khiển tay gạt, tay quay.

Và để xác định chính xác dòng chảy dễ dàng, có thể xác định bằng những ký hiệu đã được ghi trên van hay là hướng về phía tay cầm. Khi mở tay cầm sẽ song song với dòng chảy và khi tay cầm vuông góc thì van sẽ đóng.

Thông thường, các hệ thống sử dụng van bi 3 ngã có kích thước từ bé đến vừa với khoảng DN15 – DN200 để dễ dàng đóng mở van thuận tiện. Khi dùng van bi 3 ngã vào trong các hệ thống đường ống có kích thước lớn cần phải lắp đặt thêm bộ điều khiển.

Cấu tạo của van bi 3 ngã

Van bi 3 ngã

Về mặt cấu tạo thì dòng van bi 3 ngã này có cấu tạo giống như các loại van bi thông thường khác. Tuy nhiên, điểm khác biệt duy nhất ở thiết bị này chính là có 3 cửa để điều tiết hướng dòng chảy. Van bi ba ngã sẽ bao gồm các bộ phận đó là:

  • Thân van: Bộ phận này sẽ có được làm từ rất nhiều các loại chất liệu khác nhau như: Gang, đồng, nhựa, thép, inox. Đây cũng chính là bộ phận sẽ bao quanh và liên kết với những bộ phận khác để tạo thành một sản phẩm hoàn chỉnh.
  • Trục van: Trục van này sẽ sử dụng các hợp kim cao cấp hoặc inox 304, inox 316 để đảm bảo độ chắc chắn, ổn định cho suốt quá trình hoạt động của van.
  • Bi van: Nó sẽ được làm từ chất liệu thép hợp kim hoặc inox với phần bên trong đã được thiết kế đục lỗ xuyên tâm. Từ đó, nó sẽ cho phép dòng chảy đi qua van dễ dàng và tiện lợi hơn.
  • Mút đệm làm kín: Bộ phận này sẽ được làm từ vật liệu PTFE (Teflon) đảm bảo độ kín kẽ và giúp cho lưu chất không bị rò rỉ khi đi qua van.
  • Đầu kết nối với hệ thống đường ống: Đây sẽ có kiểu lắp đặt cơ bản đang được ứng dụng nhiều trong các hệ thống làm việc khác nhau đó là kết nối ren, kết nối rắc co hoặc kết nối dạng lắp bích.
  • Bộ phận điều khiển: Bộ phận này có thể sử dụng loại tay gạt, tay quay hay dùng bộ điều khiển tự động bằng điện hoặc bằng khí nén.

Ngoài ra, chúng cũng sẽ đi kèm thêm các linh kiện khác như là vòng đệm, vòng lót cao su, vòng hãm,…

Nguyên lý hoạt động

Nguyên lý hoạt động của dòng van này cũng gần tương tự như loại van bi thông thường. Tuy nhiên, vì được cấu tạo với 3 cửa khác nhau và phân nhánh thành 2 dạng chữ L và chữ T. Nên quá trình vận hành cũng sẽ có sự khác biệt đôi chút. Cụ thể là:

Với dạng van bi chữ T: Chúng ta sẽ có tới 4 trường hợp có thể ứng dụng được trong các hệ thống dòng chảy lưu chất đó là:

1 – Cửa C đóng thì dòng chảy đi qua cửa A và cửa B sẽ thông nhau.

2 – Cửa C mở thì dòng chảy sẽ đi từ C qua cửa A và cửa B sẽ đóng.

3 – Cửa C mở thì dòng chảy sẽ đi từ cửa C đi qua cửa B và cửa A sẽ dòng.

4 – Cửa C mở thì dòng chảy đi từ cửa C sẽ lưu thông được đồng thời thêm cả 2 cửa A và B.

Van bi 3 ngã

Đối với dạng van bi chữ L: Ở trong dạng điều hướng này sẽ có 2 trường hợp xảy ra trên hệ thống dòng chảy lưu lượng đó là:

1 – Cửa C mở thì dòng chảy sẽ đi qua cửa A và cửa B đóng.

2 – Cửa C mở thì dòng chảy đi qua cửa B và cửa A sẽ đóng.

Van bi 3 ngã

Đặc tính kỹ thuật

  • Chất liệu tạo thành: Gang, đồng, nhựa, thép, inox
  • Kích cỡ: DN15 – DN200
  • Kiểu kết nối cơ bản: lắp ren, mặt bích và rắc co.
  • Bộ điều khiển: tay gạt, tay quay, bộ điều khiển điện, bộ điều khiển khí nén.
  • Áp lực làm việc: Tối đa PN25.
  • Nhiệt độ tối đa: 200 độ C.
  • Nguồn gốc xuất xứ của van: Hàn Quốc, Đài Loan, Trung Quốc.
  • Chế độ bảo hành: Dài hạn trong thời gian 12 tháng.

Ưu điểm của van bi 3 ngã

Van bi 3 ngã

  • Có thể kết nối với các hệ thống đường ống 3 ngã hoặc đa đường ống dễ dàng, đơn giản.
  • Vì được làm từ nhiều chất liệu đa dạng khác nhau nên phù hợp với nhiều môi trường làm việc khác nhau.
  • Bởi vì được cấu tạo với 3 đầu giúp cho việc chuyển đổi dòng chảy giữa cả 2 nguồn lưu chất khác nhau cũng trở nên đơn giản và dễ dàng hơn. Đồng thời nó cũng thuận tiện hơn rất nhiều cho việc kết hợp 2 dòng chảy từ chính 2 nguồn khác nhau.
  • Cho phép tắt hoặc cắt dòng chảy đơn giản.
  • Tuổi thọ của van bi ba ngã cũng bền lâu hơn, công suất dòng chảy khá lớn và sức đề kháng thấp.
  • Có thể điều chỉnh các hướng di chuyển của dòng chảy lưu chất giúp nâng cao tối đa hiệu suất đạt được của van.
  • Có thể lắp đặt, sử dụng, vệ sinh và bảo trì, bảo dưỡng dễ dàng.
  • Có thể luân phiên dòng chảy theo 1 trong những hướng của van trước đó khi cho phép dòng chảy được chảy tiếp tục theo một hướng khác.
  • Có thiết kế nhỏ gọn và không chiếm quá nhiều diện tích khi lắp đặt.

Ứng dụng van bi 3 ngã

Van bi 3 ngã

Cũng giống như dòng van bi thông thường, van bi 3 ngã cũng được sử dụng rất nhiều trong các ứng dụng hiện nay. Nó có khả năng thích ứng rất tốt với mọi loại môi trường. Vì thế, chúng ta có thể bắt gặp được dòng van nay được đặt ở nhiều hệ thống khác nhau như:

  • Hệ thống sản xuất nước giải khát hay chế biến thực phẩm.
  • Hệ thống nước sạch hoặc nước thải.
  • Các nhà máy sản xuất công nghiệp.
  • Hệ thống ống dẫn khí gas, hơi hoặc khí.
  • Hệ thống đường ống dẫn các hóa chất hay chất lỏng khác.

Mong rằng với những thông tin về van bi 3 ngã mà dongholuuluong.net đã đưa ra phía trên sẽ giúp các bạn hiểu rõ hơn về dòng sản phẩm này. Nếu bạn quan tâm hơn về dòng van bi 3 ngã hay các dòng van bi đồng, van bi nhựa, van bi inox,.., hãy liên hệ ngay với chúng tôi để được tư vấn chi tiết hơn.
