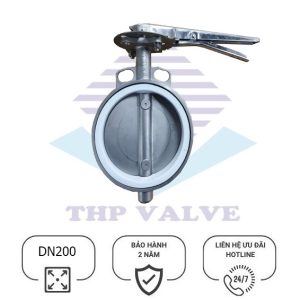

Van bướm kiểu Wafer

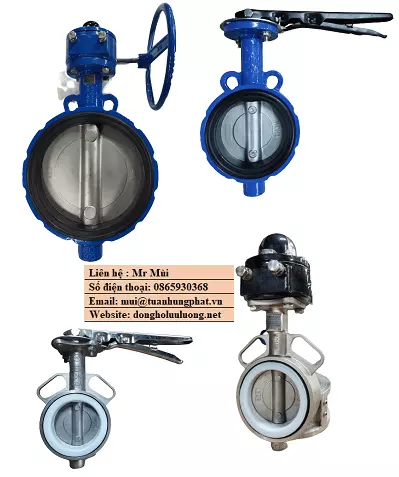

Tìm hiểu về van bướm kiểu Wafer

Van bướm là loại van có chức năng đóng mở và ngăn chặn dòng nước hay khí với đĩa van chuyển dạng cánh bướm. Do đó chúng được gọi là van bướm hay butterfly valve.

Van bướm thường có 3 dạng kết nối chính đó là kết nối Wafer, Flange và Lug. Trong đó kiểu kết nối Wafer là được sử dụng rộng rãi nhất. Đó cũng chính là dạng kết nối với đường ống, vì vậy van bướm dạng Wafer chính là kiểu kết nối của van bướm.

Van bướm kiểu Wafer kết nối với đường ống kiểu kẹp siết tức là chúng được đặt giữa 2 mặt bích và siết chặt bulong để kẹp chặt van bướm giữa. Không có 1 liên kết, kết nối trực tiếp nào giữa van và mặt bích.

Phần tai hay lỗ bên hông của van chỉ có mục đích để luồn bulong qua nhằm định vị van trên đường ống. Khác với van bướm mặt bích được kết nối trực tiếp giữa 2 đầu van và 2 đầu bích kết nối.

Thông số kỹ thuật van bướm kiểu wafer

• Kích cỡ: DN40 – DN1000
• Vật liệu:gang, thép, inox304, inox316
• Điều khiển: tay quay, tay gạt, điều khiển bằng điện, khí nén
• Kiểu nối: wafer đa tiêu chuẩn
• Nhiệt độ làm việc: -10 đến 220 độ C
• Áp lực: PN10/16/25
• Môi trường làm việc: nước, xăng dầu, hóa chất,…
• Xuất xứ: Hàn Quốc, Malaysia, Trung Quốc
• Hãng sản xuất: Wonil, ARV, AUT
• Bảo hành: 12 tháng
• Tình trạng hàng: luôn có sẵn

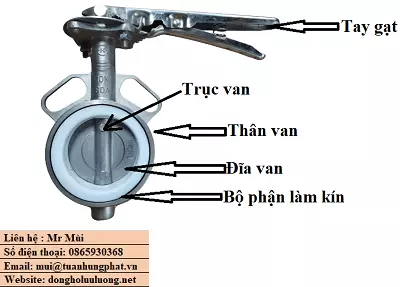

Cấu tạo van bướm kiểu Wafer

Van bướm kiểu Wafer được cấu tạo bởi các thành phần sau:

• Thân van: được chế tạo bằng gang, inox. Trên thân van được đúc thêm các tai bích để xỏ bulong định vị van. Tùy theo hãng sản xuất mà người ta sẽ sản xuất kiểu 2 tai hoặc 4 tai bích thậm chí có hãng sản xuất tới 8 tai bích
• Đĩa van: đĩa van nằm trong đường ống và cũng là phần sử dụng để đóng mở lưu chất đi qua. Đĩa van được làm bằng inox hoặc gang liên kết với trục van bằng các chốt thép không gỉ
• Trục van: được làm từ kim loại cứng có độ chịu mài mòn cao, chống ăn mòn hóa học tốt. Là phần liên kết với đĩa van nhận lực được truyền từ phần điều khiển hoặc các bộ điều khiển. Trục van xoay sẽ kéo theo đĩa van quay khiến van được đóng hoặc mở
• Gioăng cao su: được làm bằng 3 dạng cao su chính đó là NBR, EPDM và PTFE, nằm giữa cánh van và thân van

Phân loại van bướm kiểu Wafer

Van bướm kiểu Wafer chỉ là một tùy chọn về kiểu kết nối phổ biến nhất của dòng van bướm. Khi kết hợp với các tùy chọn khác nhau, chúng ta có được sản phẩm van hoàn chỉnh.

Van bướm kiểu Wafer tay gạt

Đây là thiết kế đa năng và phổ biến nhất hiện nay bởi khả năng vận hành dễ dàng không tốn sức và có kích thước phổ biến từ DN40 đến DN200.

Van bướm tay quay dạng Wafer

Thiết kế van bướm dạng tay quay đóng mở van thông qua bộ hộp số trợ lực để truyền lực đến trục van và đĩa van. Kiểu vận hành này cho phép lực tác động nhỏ mà vẫn đảm bảo vận hành được các van lớn với kích cỡ từ DN200 đến DN800.

Van bướm kiểu Wafer Hàn Quốc

Van bướm Wafer Hàn Quốc được sản xuất bởi thương hiệu lớn của Hàn Quốc như Samwoo, Wonil, YDK,…Các sản phẩm này nhìn chung đều có giá tốt, đảm bảo phù hợp về giá cả, chất liệu đến tay người dùng trong quá trình sử dụng.

Van bướm Wafer Malaysia

Với các thương hiệu sản xuất van bướm nổi tiếng của Malaysia như AUT, ARV, ARITA,… thì hiện tại các sản phẩm của nước Malaysia vẫn không có đối thủ cạnh tranh. Các mẫu van bướm Wafer luôn đi đầu về chất lượng, số lượng, tiêu chuẩn chất lượng nhằm khẳng định vị thế trên thị trường van công nghiệp trên thế giới.

Phân loại theo chất liệu

• Van bướm gang kết nối Wafer
• Van bướm inox kết nối Wafer
• Van bướm nhựa kết nối Wafer
• Van bướm thép kết nối Wafer

Phân loại theo xuất xứ

• Van bướm Wafer Hàn Quốc
• Van bướm Wafer Trung Quốc
• Van bướm Wafer đài loan

Ưu điểm và nhược điểm của van bướm kiểu Wafer

Ưu điểm van bướm wafer

• Kết nối đơn giản, nhanh chóng và cần số lượng bulong kết nối ít hơn
• Có thể lắp đặt vào đường ống theo nhiều tiêu chuẩn mặt bích khác nhau mà không cần quan tâm tiêu chuẩn kết nối van như van bướm Flange
• Không cần bổ sung gioăng làm kín giữa bích và van
• Dễ dàng thay thế dòng van cũ mà vẫn lắp đặt vừa vặn và hoàn chỉnh không sai lệch và sửa lại đường ống
• Giá thành van bướm Wafer rẻ hơn dòng van bướm Bug và van bướm mặt bích
• Dễ dàng tìm kiếm trên thị trường với nhiều chất liệu và đa dạng về kích thước

Nhược điểm van bướm kiểu wafer

• Phần gioăng dễ bị biến dạng gây kẹt đĩa van nếu ép bích quá chặt
• Để thay thế hoặc sửa chữa một trong hai bên đường ống của van, ta cần phải tắt toàn bộ hệ thống mới có thể tiến hành công việc
• Độ kín của van phụ thuộc nhiều vào phần gioăng, nếu gioăng hư hỏng hoặc bị rách dễ dẫn tới hiện tượng rò rỉ van

Ứng dụng của van bướm kiểu Wafer

Van bướm kiểu Wafer được sử dụng phổ biến ở nhiều công trình hiện nay, hầu như chúng ta có thể thấy chúng có mặt tất cả ở các nhà máy công nghiệp, các hệ thống tưới tiêu, hệ thống nuôi trồng thủy sản,.. Cụ thể là:

• Hệ thống PCCC
• Các hệ thống dẫn nước sạch của các nhà máy
• Nhà máy xử lý nước sạch
• Nhà máy xử lý nước thải, nước có hóa chất ăn mòn
• Nhà máy thức ăn chăn nuôi
• Nhà máy xi măng
• Nhà máy thực phẩm

Tại sao van bướm Wafer lại được sử dụng phổ biến như vậy

Van bướm kiểu wafer được sử dụng khá phổ biến trong nhiều hệ thống vận hành với sức tiêu thụ cực lớn. Tiếng riêng đến 4 tháng cuối năm 2022 Tuấn Hưng Phát đã cung cấp ra thị trường đầy đủ kích cỡ và kiểu dáng van bướm wafer cho người tiêu dùng với giá cả tốt nhất. Bởi:

• Thiết kế van bướm đơn giản, gọn nhẹ và tối ưu được diện tích sử dụng và lắp đặt.
• Chi phí lắp đặt, sử dụng tối ưu nên phù hợp với nhiều hệ thống lớn nhỏ khác nhau.
• Tiện dụng với các tiêu chuẩn thiết kế như DIN, JIS, BS, ANSI…
• Một số loại không cần trang bị thêm gioăng làm kín giữa van và hệ thống lắp đặt mà vẫn đảm bảo được độ kín cao không làm rò rỉ lưu chất ra ngoài. Tiêu biểu ở đây phải kể đến dòng van bướm wonil Hàn Quốc do Tuấn Hưng Phát cung cấp và phân phối.
• Dễ dàng vận hành, sử dụng, bảo trì van trong quá trình sử dụng.
• Chính vì thế mà hiện nay sản phẩm đang được ưu ái trong nhiều hệ thống và Tuấn Hưng Phát cũng sẵn kho số lượng lớn nhằm phục vụ tối đa các yêu cầu của khách hàng.

Những lưu ý khi lắp đặt van bướm kiểu Wafer

Trong quá trình vận hành và lắp đặt van bướm kiểu wafer vào hệ thống cần lưu ý những điểm sau:

• Mở lá van ra ở góc 1/4 trước khi lắp đặt nhằm giảm thiểu tình trạng biến dạng đệm cao su trong quá trình siết chặt ốc khi lắp đặt gây ra tình trạng kẹt lá van và rò rỉ lưu chất ra ngoài.
• Khoảng cách của mặt bích van và mặt bích hệ thống phải đủ để lắp đặt giảm thiểu tỉnh trạng biến dạng vòng đệm.
• Không dùng miếng đệm giữa mặt bích và van.
• Kích thước hệ thống và van phải có sự đồng nhất.
• Không hàn mặt bích gần van bướm trong quá trình lắp đặt hoàn thiện.
• Van có thể lắp đặt linh động theo các phương thẳng đứng hoặc phương ngang tùy thuộc vào nhu cầu sử dụng của hệ thống.
