Van bướm nhựa PVC

Giới thiệu van bướm nhựa PVC

Van bướm nhựa PVC hay van bướm nhựa, van bướm PVC là một dạng van cánh bướm dùng cho nước sạch, nước thải, hóa chất, hệ thống bể bơi, hồ bơi được làm bằng chất liệu nhựa PVC.

Van bướm nhựa có các dạng van bướm nhựa tay gạt, van bướm nhựa tay quay, van bướm nhựa điều khiển điện, van bướm nhựa điều khiển khí nén. Tùy vào môi trường sử dụng, vị trí sử dụng, kinh phí sử dụng mà chúng ta có thể lựa chọn một dạng van phù hợp nhất.

Thông số kỹ thuật van bướm nhựa PVC

• Kích cỡ van: DN50 – DN600
• Vật liệu chế tạo: nhựa PVC
• Tiêu chuẩn bích: JIS, BS, DIN, ANSI
• Kiểu hoạt động: tay quay, tay gat, điều khiển điện, điều khiển khí nén
• Áp lực hoạt động: 12 bar
• Gioăng làm kín: EPDM, FDM
• Trục van: thép không gỉ, inox304, inox316
• Nhiệt độ làm việc: 0 – 80 độ C
• Ứng dụng: nước, hóa chất lỏng
• Xuất xứ: Đài Loan, Hàn Quốc
• Tình trạng hàng: luôn có sẵn
• Bảo hành: 12 tháng

Cấu tạo và nguyên lý hoạt động của van bướm nhựa PVC

Cấu tạo của van bướm nhựa PVC

Van bướm nhựa PVC có cấu tạo gồm 5 bộ phận chính:

• Thân van: nhựa PVC, bao bọc toàn bộ van, có nhiệm vụ chính là liên kết van trên đường ống
• Cánh van: có dạng đĩa hình tròn, được thiết kế xoay quanh trục 1 góc 90 độ. Là bộ phận chính quyết định việc đóng mở của van
• Trục van: thép không gỉ, nối liền từ đầu dưới thân van tới đầu trên thân van, có nhiệm vụ giữ cố định cho cánh van
• Gioăng làm kín: nhiệm vụ duy nhất là tạo độ kín, chống rò rỉ lưu chất ra bên ngoài
• Bộ phận điều khiển: tay gạt hoăc tay quay kiểu vô lăng, là bộ phận trợ lực để vận hành van

Nguyên lý hoạt động của van bướm nhựa tay gạt PVC

Nhìn chung thì van bướm nhựa PVC hoạt động giống đa số tất cả các dòng van bướm hay van bi khác, đều đóng mở theo hình thức xoay chuyển đĩa van (bi van) 90 độ.

Ban đầu van đang ở tình trạng đóng hoàn toàn (hoặc mở hoàn toàn). Khi chúng ta tác động lực vào bộ điều khiển hoạt động (tay quay, tay gạt, bộ điều khiển điện, bộ điều khiển khí nén) thì chuyển động xoay của đĩa van sẽ được thực hiện thông qua trục van. Khi van xoay đến kích điểm 90 độ hoặc về 0 độ thì sẽ không xoay được nữa. Tương ứng với 2 thời điểm 90 độ là trạng thái mở hoàn toàn của van và 0 độ là trạng thái đóng hoàn toàn của van.

Van cũng có thể hoạt động tuyến tính tùy theo góc độ để điều tiết dòng chảy. Tuy nhiên theo như hướng dẫn từ nhân viên kỹ thuật của các hãng sản xuất cũng như trong quá trình theo dõi hoạt động của đa số các công trình chúng tôi cung cấp thì dòng van bướm nhựa sẽ có tuổi thọ không được lâu nếu như thường xuyên hoạt động ở các góc nhỏ hơn 90 độ (hoạt động tuyến tính).

Ưu điểm và nhược điểm của van bướm nhựa PVC

Ưu điểm của van bướm nhựa PVC

• Kích thước nhỏ gọn, trọng lượng nhẹ
• Giá thành rẻ
• Cấu tạo đơn giản
• Lắp đặt các bộ phận riêng biệt
• Đa dạng kích cỡ
• Vận hành dễ dàng
• Có khả năng lắp dẫn cho nhiều tiêu chuẩn khác nhau

Nhược điểm của van bướm nhựa PVC

• Van không chịu được áp suất và nhiệt độ lớn
• Van không có các kích thước nhỏ ( DN10 – DN40)
• Đĩa van gây cản dòng, giảm lưu lượng dòng chảy

Phân loại van bướm nhựa PVC

Van bướm nhựa PVC tay gạt

Van được điều khiển đóng mở bằng tay gạt giúp giảm thiểu tối đa giá thành van, các dạng van bướm nhựa tay gạt được sử dụng phổ biến trong các hệ thống nước sạch, nước thải, hóa chất, kiềm, muối,…

Van bướm nhựa tay gạt có các kích thước từ DN50 – DN200. Van bướm nhựa tay gạt có gioăng làm kín bằng EPDM tăng độ kín cho van và chịu được các môi trường hóa chất.

Van bướm nhựa PVC tay quay

Van bướm nhựa tay quay có các kích thước vừa và lớn. Trong hệ thống vô lăng quay có các momen xoắn làm tăng lực tác động lên van giúp van dễ dàng vận hành hơn dạng tay gạt. Van bướm nhựa tay quay có các kích thước từ DN200 – DN500.

Van bướm nhựa PVC điều khiển khí nén

Để tăng khả năng tự động hóa, tăng khả năng vận hành của hệ thống thì bộ điều khiển khí nén được lắp đặt  cho các hệ thống van công nghiệp cũng rất nhiều. Và van bướm nhựa PVC cũng có thể kết hợp tốt để tạo ra van bướm nhựa điều khiển khí nén, thao tác đóng/mở van được điều khiển hoàn toàn tự động dựa vào bộ điều khiển khí nén.

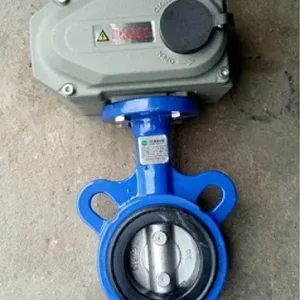

Van bướm nhựa PVC điều khiển điện

Van bướm nhựa điều khiển điện hay còn gọi là van bướm nhựa điện. Với sự linh hoạt của bộ điều khiển điện trong ngành van công nghiệp hiện nay được áp dụng rất nhiều cho các dòng van để tăng khả năng tự động hóa công tình. Và trong số đó van bướm nhauwj PVC cũng không phải là trường hợp ngoại lệ, van được điều khiển hoàn toàn tự động bởi bộ điều khiển điện, sử dụng nguồn điện áp phổ thông ở Việt Nam chúng ta là 12V, 24V, 220V, 380V.

Ứng dụng của van bướm nhựa PVC

Van bướm nhựa PVC được ứng dụng trong:

• Xử lý nước sạch và nước thải trong các nhà máy nước
• Sử dụng ở trong các nhà máy điện
• Lắp đặt ở các khu công nghiệp đóng tàu
• Trong ngành công nghiệp mạ điện, được lắp đặt ở các đường ống nước cấp và xả
• Công nghiệp quá trình hóa chất
• Trong công nghiệp sản xuất chế tạo cơ chế, ô tô, điện lạnh
• Sử dụng trong các thiết bị làm mát.

Tác giả: Mr Khải
