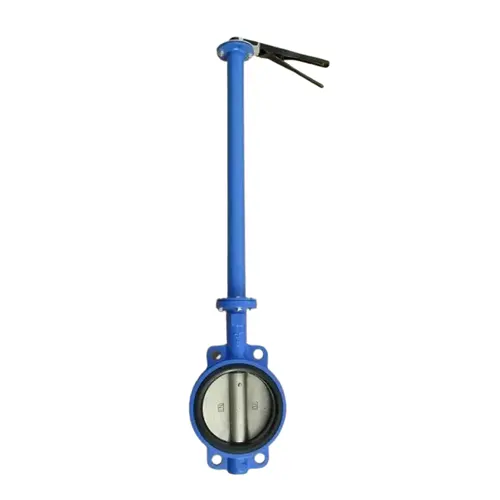

Van bướm tay quay cổ dài

Van bướm tay quay cổ dài là gì?

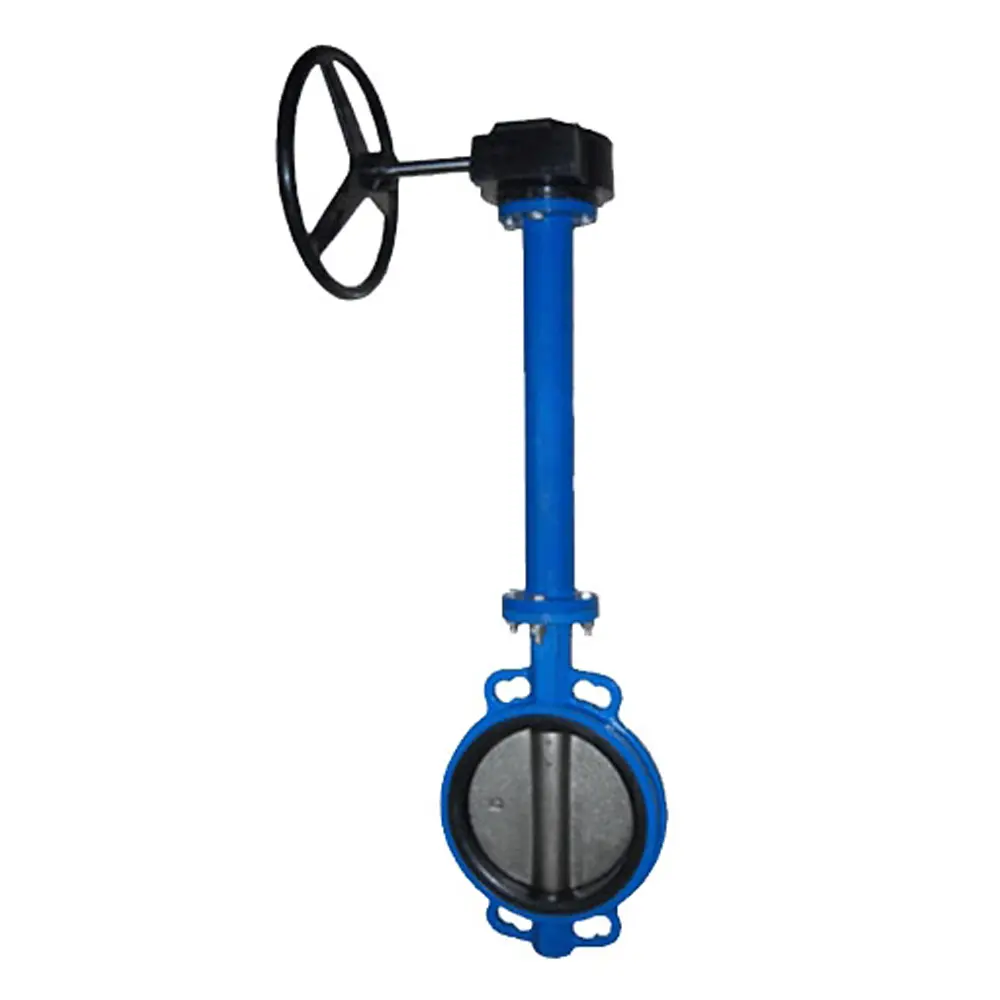

Van bướm tay quay cổ dài là một loại van bướm có tay quay và phần điều khiển dài hơn so với các loại van bướm thông thường, từ đó đặc biệt hữu ích trong nhiều môi trường nhất định

Cổ dài của van bướm tay quay cung cấp khả năng hoạt động đóng mở vượt trội trong các môi trường không gian hẹn hoặc trên cao, dưới ngầm hoặc những nơi mà con người khó đến gần.

Van được thiết kế với các bộ phận như tay gạt, tay quay, bộ khí nén hoặc bộ điện vào van bướm trục dài để điều khiển việc mở và đóng của thân van cánh bướm. Van bướm trục dài được sản xuất với nhiều kiểu loại và kích cỡ khác nhau tại nhiều quốc gia như Đài Loan, Hàn Quốc, Trung Quốc, Nhật Bản và Châu Âu đảm bảo chất lượng cao nhất và giá thành hợp lý nhất.

Lúc nào thì nên sử dụng van bướm tay quay cổ dài?

Van bướm tay quay cổ dài thường được sử dụng trong các hệ thống đường ống có không gian hẹp cao, nơi mà van bướm thông thường không đáp ứng được yêu cầu về cách hoạt động thông thường

Ngoài ra van còn được sử dụng trong các ứng dụng có áp lực cao, nơi mà van thông thường không đáp ứng được yêu cầu về áp lực.

Sử dụng trong các ứng dụng yêu cầu hoạt động liên tục, thường xuyên, và đòi hỏi độ bền bỉ cao.

Sử dụng trong các ngành công nghiệp đặc biệt như hóa chất, dầu khí, nước thải, xử lý nước, điện lạnh, và nhiều lĩnh vực công nghiệp khác.

Thông số kỹ thuật van bướm tay quay cổ dài

• Chất liệu: Gang, inox, nhựa
• Kích thước: Dn 15 – Dn 500
• Điều khiển: Dạng tay quay
• Nhiệt độ sử dụng: Tối đa 200 độ C tùy vào chất liệu
• Kiểu kết nối: Mặt bích
• Áp suất làm việc: 16 – 25bar
• Xuất xứ: Đài loan, Hàn Quốc, Maylaysia
• Bảo hành: 24 tháng
• Đơn vị cung cấp: Tuấn Hưng Phát

Cấu tạo của van bướm tay quay cổ dài

Van bướm tay quay cổ dài có cấu tạo tương tự như các loại van bướm thông thường, bao gồm các thành phần chính sau:

Thân van: Là phần chính của van, được làm từ vật liệu chất lượng cao như gang, inox, nhựa, hoặc các vật liệu khác tùy thuộc vào yêu cầu

Đĩa van: Là bộ phận trong van dùng để điều chỉnh dòng chảy của chất lỏngtrong ống dẫn. Đánh van thường được làm từ vật liệu chất lượng cao, có thể là gang, inox, nhựa hoặc các vật liệu khác phù hợp.

Tay quay: Là bộ phận dùng để điều khiển đĩa van, giúp ta có thể thực hiện trạng thái đóng mở van 1 cách dễ dàng cũng như nhận biết trạng thái van

Trục van cổ dài: Là phần kết nối giữa cánh van và tay quay, truyền động từ tay quay đến đĩa van để điều khiển hoạt động mở/đóng của van.

Gioăng: Vật liệu làm từ cao su, PTFE, hay kim loại đặc biệt để giảm ma sát và gia tăng tuổi thọ của van.

Hệ thống kết nối: Van bướm tay quay cổ dài thường có hệ thống kết nối bao gồm các đầu nối, flange, măng xông, hay mặt bích tiêu chuẩn

Có thể bạn cũng thích: Van bướm kiểu Wafer

Một số dòng van bướm tay quay cổ dài phổ biến

Dưới đây là một số dòng van bướm tay quay cổ dài phổ biến trên thị trường

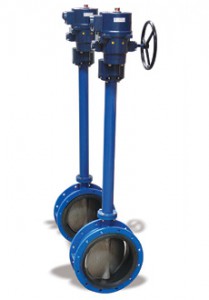

Van bướm tay quay cổ dài nối bích

Van mặt bích là một lựa chọn phổ biến trong các hệ thống làm lạnh và bảo ôn. Nó cũng được gọi là van bướm điện lạnh, đặc biệt được sử dụng trong các hệ thống làm lạnh hoặc chứa các chất lỏng lạnh.

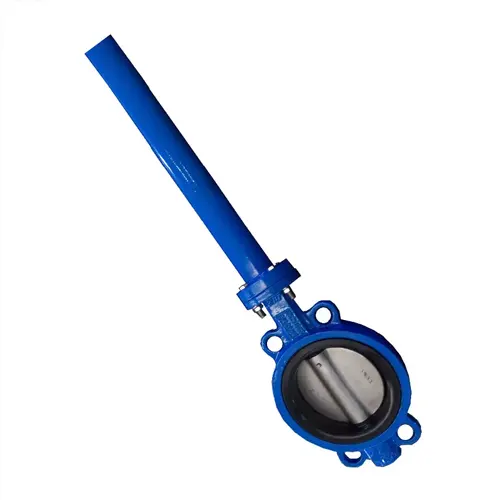

Van bướm cổ dài treo Wafer

Sử dụng dạng treo wafer giúp van có khả năng kết nối nhanh chóng với hệ thống mà không đòi hỏi nhiều thời gian, chi phí hay nhân lực.

Đây là một loại van bướm mở rộng rất phổ biến hiện nay, được ưa chuộng vì giá cả hợp lý và tiện ích mà nó mang lại

Van bướm tay quay cổ dài Lug type

Một cách liên kết khác của van là thông qua việc sử dụng các lỗ trên thân van để trực tiếp kết nối với hệ thống thông qua bulong và ốc siết. Mặc dù không có tính bền vững như van mặt bích hay tính tiện dụng như van wafer, nhưng phương pháp này vẫn được sử dụng phổ biến.

Đây thường được áp dụng chủ yếu trong các hệ thống hoặc vị trí làm việc âm tường hoặc âm đất.

Điểm nổi bật của van bướm trục dài

• Thiết kế trục dài vận hành dễ dàng và lắp đặt thuận lợi tại những vị trí ngầm nằm sâu dưới đất, vị trí con người khó tiếp cận.
• Thiết kế đa dạng các kiểu loại, chất liệu, kích cỡ, nguồn gốc xuất xứ van sử dụng phù hợp với nhiều hệ thống, thiết bị khác nhau.
• Thiết bị phù hợp với các môi trường lưu chất gồm nước, chất lỏng, khí, hơi và dung dịch hóa chất.
• Dễ dàng lắp đặt, sử dụng van trong quá trình sửa chữa, bảo trì, bảo dưỡng thiết bị.
• Sản phẩm đạt chất lượng cao, giá thành rẻ và đa dạng nguồn gốc xuất xứ.
• Khả năng làm kín 2 chiều ổn định, đảm bảo hỗ trợ làm kín dòng lưu chất trong quá trình vận hành.

Những lưu ý khi chọn van bướm tay quay cổ dài

Chọn van bướm tay quay cổ dài được làm từ chất liệu chất lượng cao, phù hợp với tính chất của chất lỏng hoặc khí. Các chất liệu phổ biến cho van bướm bao gồm gang, inox, nhựa, đồng, thép không gỉ, vv.

Kích thước: Chọn kích thước van phù hợp với kích thước của ống dẫn của hệ thống. Kích thước của van bướm phải đảm bảo khớp nối chính xác với các phụ kiện và ống dẫn khác trong hệ thống để đảm bảo hoạt động hiệu quả.

Áp suất và nhiệt độ: Xác định áp suất và nhiệt độ tối đa của hệ thống và đảm bảo van bướm tay quay cổ dài  có khả năng chịu được áp suất và nhiệt độ này mà không bị hư hỏng.

Xác định các tính năng và chức năng cụ thể  trước khi mua van bướm tay quay cổ dài, chẳng hạn như nơi có tầm nhìn xa, cần thêm bộ tuyến tính hoặc tín hiệu điện.v.v

Chọn van bướm tay quay cổ dài từ các nhà sản xuất uy tín và có danh tiếng, đảm bảo sản phẩm được sản xuất và kiểm tra theo các tiêu chuẩn chất lượng quốc tế.

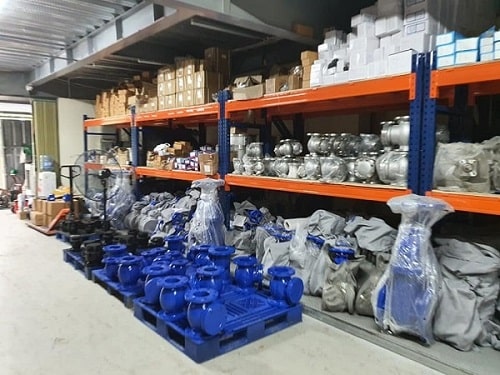

Tuấn Hưng Phát cung cấp van bướm tay quay cổ dài

Công ty Tuấn Hưng Phát là một doanh nghiệp chuyên cung cấp và phân phối các loại van bướm tay quay có cổ dài, đáp ứng nhu cầu của khách hàng trong lĩnh vực cung cấp, lắp đặt và sửa chữa các thiết bị.

Công ty luôn cam kết đem đến cho khách hàng những sản phẩm và dịch vụ chất lượng, đáp ứng các tiêu chuẩn kỹ thuật, an toàn và bảo vệ môi trường. Chúng tôi có đội ngũ nhân viên giàu kinh nghiệm, năng động và chuyên nghiệp, sẵn sàng tư vấn, hỗ trợ khách hàng trong việc lựa chọn, mua sắm và sử dụng van bướm tay quay cổ dài phù hợp với yêu cầu cụ thể của từng dự án.

Tuấn Hưng Phát chuyên cung cấp những dòng van bướm cổ dài tay quay hàng đầu đáp ứng tiêu chuẩn vận hành và yêu cầu hệ thống như:

• Đảm bảo giao hàng nhanh chóng, đúng thời gian bất cứ yêu cầu nào khách hàng cần.
• Với những sản phẩm đặc biệt phức tạp cần bố trí thêm kỹ thuật viên thực hiện đào tạo, hướng dẫn sử dụng sản phẩm và điều chỉnh hợp lý.
• Thời gian bảo hành của các sản phẩm tối đa lên đến 12 tháng sử dụng kể từ khi xuất xưởng.
• Trong thời gian sử dụng sẽ có nhân viên kỹ thuật hỗ trợ kiểm tra, chăm sóc khách hàng nhằm nâng cao chất lượng dịch vụ sản phẩm tốt hơn nữa.
• Để có phản hồi nhanh nhất khách hàng vui lòng liên hệ trực tiếp Tuấn Hưng Phát để nhận được hỗ trợ nhanh nhất.
