Van bướm thép

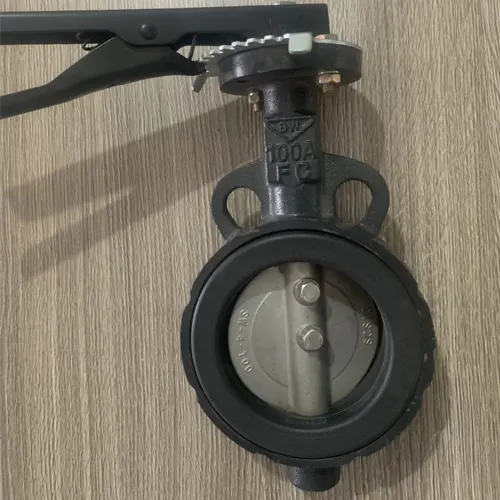

Van bướm thép là gì?

Van bướm thép là loại van được sử dụng để dẫn dòng chất lỏng hoặc khí thông qua 1 bộ phân có tên gọi là đĩa van có hình dạng cánh bướm, được gắn trên trục và có thể xoay 90 độ để mở hoặc đóng van.

Van bướm thép có thân van được chế tạo từ thép hoặc thép không gỉ (inox), và được sử dụng trong các ứng dụng công nghiệp, xử lý nước, hệ thống xăng dầu, hệ thống HVAC, và các ứng dụng khác.

Van bưfớm thép có thiết kế đơn giản và nhẹ, với đĩa van hình bướm xoay quanh trục, giúp điều khiển dòng chất lỏng dễ dàng. Van bướm thép có thể tùy chọn phương thức điều khiển bằng tay, hoặc bằng động cơ điện, khí nén

Một số dòng van bướm thép phổ biến tại Tuấn Hưng Phát cung cấp

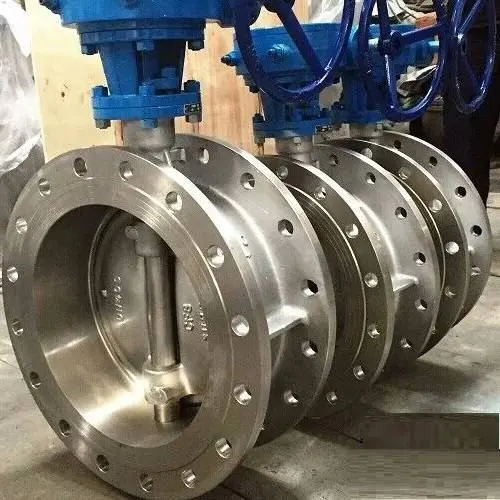

Van bướm thép tay quay

Tất cả các loại van bướm, dù là có chất liệu thép và có kích thước nhỏ hay lớn, đều được trang bị một bộ điều khiển tay quay. Chức năng chính của bộ điều khiển này là mở và đóng cánh van để điều chỉnh luồng chảy qua van. Bộ điều khiển tay quay này sẽ được tích hợp với bộ hộp số.

Bằng cách sử dụng một thiết kế đóng mở có gắn kết với momen xoắn, van bướm thép tạo ra hoạt động đóng mở vượt trội so với các loại van bướm khác. Bộ phận tay quay của nó cũng được thiết kế đơn giản để đảm bảo quá trình đóng mở dễ dàng.

Chỉ cần quay vô-lăng 360 độ, bạn có thể mở cánh van. Sử dụng tay quay để đóng mở van sẽ giảm lực cần dùng. Tuy nhiên, quá trình mở đóng van sẽ trở nên chậm hơn và mất thời gian hơn.

Van bướm điều khiển khí nén

Sự kết hợp giữa thân van bướm thép và bộ điều khiển khí nén mang đến nhiều lợi thế trong quá trình làm việc. Đối với bộ điều khiển khí nén, việc sử dụng áp suất khí từ 3 đến 8 bar được khuyến nghị để thực hiện hoạt động mở và đóng.

Khi thực hiện lắp đặt bộ điều khiển khí nén, phần tay quay và bộ hộp số sẽ được tháo ra. Bộ khí nén này tiêu thụ năng lượng và chuyển đổi nó thành năng lượng động để dễ dàng thực hiện việc mở và đóng.

Để đáp ứng yêu cầu đóng mở nhanh và hoạt động trong môi trường có nhiệt độ cao, chúng ta nên sử dụng van bướm thép điều khiển khí nén. Loại van này sẽ mang lại độ chính xác cao hơn khi hoạt động. Bộ điều khiển khí nén sẽ cung cấp hơi khí nén vào van để thực hiện quá trình điều khiển.

Hơi khí tạo ra áp lực và tác động lên khoang piston, gây ra chuyển động cho piston. Piston này sẽ kết nối với trục bánh răng, giúp trục quay góc 90 độ nhờ sự chuyển đổi từ năng lượng thành động năng. Khi các piston thực hiện truyền động, chúng sẽ liên kết với trục của van bướm và quá trình mở và đóng van sẽ diễn ra.

Van bướm thép điều khiển điện

Các van bướm thép trong hệ thống được kích hoạt bằng bộ nguồn điện có điện áp 220V, 24V và 360V. Khi nguồn điện được cấp, các bộ nguồn này sẽ tự động chuyển đổi điện năng thành năng lượng cơ.

Năng lượng cơ này sẽ tạo ra động lực để quay trục và dễ dàng mở đóng van bướm. So với việc sử dụng bộ điều khiển khí, việc sử dụng bộ điều khiển điện sẽ mất thời gian lâu hơn để thực hiện việc đóng mở van. Tuy nhiên, bộ điều khiển điện thường được sử dụng phổ biến hơn trong các hệ thống làm việc ở áp suất cao.

Ưu điểm của van bướm thép

Van bướm thép là một loại van được sử dụng phổ biến trong các hệ thống đường ống và đường ống dẫn chất lỏng hoặc khí. Nó có nhiều ưu điểm vượt trội như: Kích thước nhỏ gọn, giúp tiết kiệm không gian. Điều khiển dễ dàng vì có thiết kế đơn giản dễ hiểu

Van được ứng dụng rộng rãi gồm nhiều lĩnh vực khác nhau, từ công nghiệp, xây dựng, cấp nước, xử lý nước thải đến hệ thống HVAC, vv.

Thép là vật liệu có độ bền cao giúp hống lại sự ăn mòn, gỉ sét, đồng thời đảm bảo tuổi thọ trong thời gian dài.

Van bướm thép có hiệu suất cao trong việc kiểm soát dòng chảy trong đường ống, giúp giảm lãng phí khi thương mại chất lỏng

Van bướm thép  có giá thành tương đối thấp so với các loại van khác, giúp tiết kiệm chi phí trong quá trình mua và lắp đặt.

Dễ dàng tháo lắp và bảo trì, giúp giảm thiểu thời gian và công sức cần thiết cho công việc bảo trì.

Van bướm thép sử dụng ở đâu?

Van bướm tay gạt thép được sử dụng trong các hệ thống cấp nước, xử lý nước thải, hệ thống HVAC, công nghiệp hóa chất, dầu khí, thực phẩm và đồ uống, và nhiều ứng dụng công nghiệp khác.

Trong các hệ thống xây dựng, hạ tầng, hệ thống cấp nước và xử lý nước thải của các tòa nhà, khu đô thị, khu công nghiệp, cảng biển, sân bay

Sử dụng trong các hệ thống cấp nước, dẫn dầu, dẫn khí, dẫn chất lỏng trong sản xuất nông nghiệp, chăn nuôi, tưới tiêu

Các công trình thủy lợi như hồ chứa, đập, hệ thống thoát nước, và các công trình thủy lợi khác.

Xử lý nước thải, và hệ thống xử lý chất thải của tàu biển, giàn khoan dầu khí, tàu chở hàng, tàu du lịch và các ứng dụng hàng hải khác.

Các ngành công nghiệp khác như sản xuất giấy, sản xuất gốm sứ, công nghiệp thực phẩm, hệ thống điện lạnh, và nhiều ngành công nghiệp khác.

Những lưu ý khi lựa chọn van bướm thép

Chất liệu: Cần lựa chọn van bướm thép được làm từ chất liệu thép cao cấp chính hãng để đảm bảo chất lượng và độ bền của van.

Chủng loại: Lựa chọn van phù hợp với yêu cầu hệ thống của bạn, điều này sẽ giúp giảm chi phí và lỗi vận hành

Kích thước: Xác định đường kính đường ống, áp suất làm việc, và lưu lượng dòng chảy của chất lỏng của bạn để lựa chọn kích thước và đường kính của van bướm phù hợp.

Độ bền: Độ bền của van bướm thép là yếu tố quan trọng để đảm bảo hoạt động ổn định của hệ thống.

Nguyên lý hoạt động: Cơ chế hoạt động của van bướm như khả năng đóng/mở gồm có: On/Off, Tuyến tính

Lưu ý khi lắp đặt van bướm thép

Trước khi tiến hành lắp đặt, hãy đảm bảo làm sạch bề mặt kết nối của ống bằng nước sạch.

• Hãy kiểm tra kỹ các kích thước và thông số kỹ thuật của van bướm thép để đảm bảo khít với hệ thống.
• Trước khi lắp đặt, hãy kiểm tra sơ bộ van bướm, bề mặt vòng làm kín và vật liệu của van bướm cùng đĩa. Đảm bảo rằng tất cả các thành phần đều hoàn chỉnh.
• Sau khi mở hộp, hãy lắp đặt van bướm vào hệ thống ngay lập tức, không nên để lâu ngoài không gian.
• Cấm nới lỏng bất kỳ ốc vít hoặc đai ốc trên van một cách tự ý.
• Khi mua mặt bích để kết nối với van bướm, hãy đảm bảo sử dụng mặt bích đáp ứng tiêu chuẩn kết nối.

Cách lắp đặt van bướm thép đúng tiêu chuẩn kỹ thuật

• Đặt van bướm giữa hai mặt bích, đảm bảo rằng lỗ lắp nối của van và mặt bích khớp hoàn hảo với nhau. Gắn vào 2 bu-lông và đai ốc để tạm thời cố định mối nối. Điều chỉnh lại chỗ nối để đảm bảo kín.
• Tiến hành hàn nối hai mặt bích trên đường ống, trong bước này chỉ sử dụng phương pháp hàn điểm để tránh tác động nhiệt lên van gây hư hỏng. Quan trọng nhất, hãy nhớ tháo van bướm ra khỏi đường ống trước khi tiến hành quá trình hàn.
• Hãy hàn cẩn thận để đảm bảo hai mặt bích được cố định chắc chắn ở hai đầu ống. Điều này sẽ ngăn chặn việc rò rỉ chất lỏng qua mối hàn khi hệ thống được đưa vào hoạt động.
• Sau khi chờ cho mối nối nguội sau khi hàn, chúng ta tiến hành đặt van bướm vào vị trí lắp đặt.
• Tiến hành chỉnh sửa van bướm và siết đều các bu-lông, đồng thời cẩn thận không vặn quá chặt.
• Đảm bảo đóng mở hoàn toàn đĩa van để tránh việc đĩa kẹt vào thành ống.
• Xiết chặt đều các bu-lông xung quanh mặt bích cho đến khi van bướm được cố định chắc chắn trên đường ống.
• Cuối cùng, kiểm tra lại một lần nữa để đảm bảo mọi thứ đã hoàn tất.

Địa chỉ cung cấp Van bướm thép chính hãng

Công ty Tuấn Hưng Phát cam kết cung cấp các loại van bướm thép chính hãng, đảm bảo chất lượng, tính năng hoạt động ổn định và tuổi thọ cao. Các sản phẩm van bướm thép được cung đáp ứng các tiêu chuẩn chất lượng quốc tế, với nguồn gốc rõ ràng và được kiểm tra kỹ lưỡng trước khi đưa vào thị trường.

Tuấn Hưng Phát còn cung cấp dịch vụ hỗ trợ khách hàng chuyên nghiệp và tận tâm, từ tư vấn kỹ thuật, giúp khách hàng lựa chọn sản phẩm phù hợp, đến hỗ trợ kỹ thuật trong quá trình lắp đặt và vận hành.

Đội ngũ nhân viên của Tuấn Hưng Phát luôn sẵn sàng hỗ trợ khách hàng 24/7, đáp ứng mọi yêu cầu và giải quyết các vấn đề liên quan đến van bướm thép.
