PLC là gì? Ứng dụng của PLC trong công nghiệp

 PLC là gì ?

PLC là một từ viết tắt của Programmable logic controller, đây là một thiết bị điều khiển lập trình được (khả trình) cho phép thực hiện linh hoạt các thuật toán điều khiển logic thông qua một ngôn ngữ lập trình. Người sử dụng có thể lập trình để thực hiện một loạt trình tự các sự kiện. Các sự kiện này được kích hoạt bởi tác nhân kích thích (ngõ vào) tác động vào PLC hoặc qua các hoạt động có trễ như thời gian định thì hay các sự kiện được đếm.

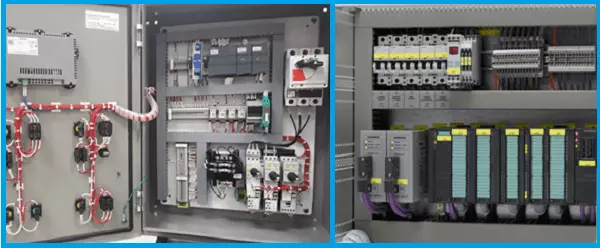

Tủ PLC

PLC dùng để thay thế mạch relay (rơ le) trong thực tế. PLC hoạt động theo phương thức quét các trạng thái trên đầu ra và đầu vào. Khi có sự thay đổi ở đầu vào thì đầu ra sẽ thay đổi theo. Ngôn ngữ lập trình của PLC có thể là Ladder hay State Logic.

Cấu tạo của PLC

 Mỗi PLC đều được phân chia thành 3 phần chính:

  • Mỗi bộ nhớ chương trình ở bên trong, một số model có thể mở rộng ra bên ngoài hay còn gọi là RAM, ROM
  • Bộ vi xử lý CPU với chức năng xử lý những chương trình nạp vào, các thuật toán, các cổng giao tiếp
  • Các module vào, module ra tín hiệu, module I/O, truyền thống, ngoại vi

Tuy nhiên thì với một PLC hoàn chỉnh chúng ta có thêm một đơn vị lập trình bằng tay hay bằng máy tính. Hầu hết các đơn vị lập trình đơn giản đều đủ RAM để chứa đựng chương trình dưới dạng hoàn thiện hay bổ sung. Nếu đơn vị lập trình là đơn vị xách tay thì RAM thường là loại CMOS có pin dự phòng, chỉ khi nào chương trình đã được kiểm tra và sẵn sàng sử dụng thì nó mới truyền sang bộ nhớ PLC. Đối với các PLC lớn thường lập trình trên máy tính nhằm hỗ trợ cho việc viết, đọc và kiểm tra chương trình. Các đơn vị lập trình nối với PLC qua cổng RS232, RS422, RS485,….

Nguyên lý hoạt động của PLC

Hoạt động của PLC không quá phức tạp: PLC sẽ nhận tín hiệu từ thiết bị đầu vào hoặc các cảm biến kết nối sau đó dựa trên các tham số đã được lập trình ban đầu mà xử lý dữ liệu và kích hoạt đầu ra. Tùy thuộc vào yêu cầu công việc, đặc điểm đầu ra, đầu vào mà PLC có thể tự động khởi động, tự động dừng, giám sát và ghi lại dữ liệu về thời gian chạy máy, nhiệt độ và năng suất trong quá trình vận hành. PLC còn có thể tự báo động nếu máy gặp sự cố. PLC được đánh giá cao với khả  năng điều khiển mạnh mẽ, linh hoạt và phù hợp với hầu hết các ứng dụng máy móc hay hệ thống.

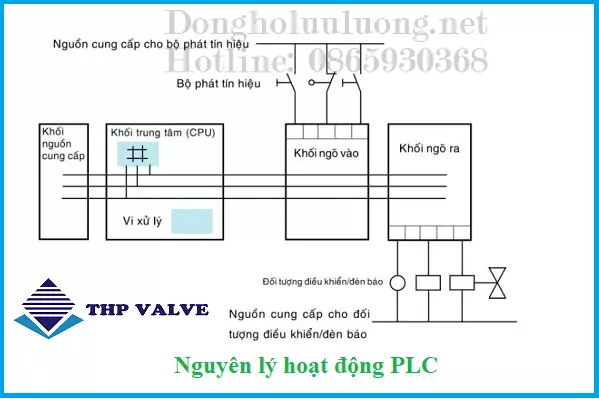

Nguyên lý hoạt động của PLC

*Các đầu vào ra I/O

Những I/O được liệt vào danh sách phổ cập đó là: trọng lượng, analog, digital nhiệt độ, high speed

Những tín hiệu từ công tắc, nút nhấn, bộ cảm biến,…sẽ được kết nối với module đầu vào của PLC. Trong khi đó, cơ cấu chấp hành sẽ được nối với các module đầu ra. Điện áp ở bên trong của PLC là 5v, tín hiệu xử lý thường là 100,24Vac, 12/24Vdc. Để có thể thống báo tình hình của các module, PLC sẽ trang bị các đèn báo tín hiệu

*Lập trình PLC

Người ta sẽ lập trình PLC trên máy tính trước sau khi hoàn thiện sẽ được tải về và đưa vào bộ điều khiển. Ngôn ngữ lập trình truyền thống thường là C. Ladder Logic, Ladder Lôgic. Đó chính là 2 ngôn ngữ thường được dùng trong phần mềm lập trình PLC

Quá trình này sẽ bắt chước các sơ đồ mạch với những nhịp rung động logic được đọc từ trái sang phải. Bắt đầu là 1 đầu vào hoặc nhiều đầu vào rồi đến đầu ra. Mỗi nấc sẽ đại diện cho 1 hành động cụ thể do PLC điều khiển. Mặc dù có nhiều ngôn ngữ lập trình nhưng Ladder Logic được dùng nhiều hơn bởi vì bản chất trực quan của nó khiến dễ thực hiện hơn. Ngôn ngữ C là sự đổi mới, xuất hiện gần đây. Một số hãng sản xuất lại có phần mềm lập trình được thiết kế riêng và có sẵn khi mua thiết bị

Ưu điểm và nhược điểm

Ưu điểm

  • Dễ dàng thay đổi chương trình theo ý muốn, thích hợp để lập trình cho nhiều ứng dụng khác nhau
  • Mạch điện gọn, nhẹ, dễ dàng trong việc bảo quản, sửa chữa và thay thế
  • Độ tin cậy cao, chuẩn hóa được thiết bị
  • Thực hiện được các thuật toán phức tạp và độ chính xác cao
  • Cấu trúc PLC dạng module, cho phép dễ dàng thay thế, mở rộng đầu vào/ra, mở rộng chức năng khác
  • Khả năng chống nhiễu tốt, hoàn toàn làm việc tin cậy trong môi trường công nghiệp
  • Giao tiếp được với các thiết bị thông minh khác
  • Sử dụng tốt trong các loại môi trường như: nhiệt độ, độ ẩm cao: dòng điện dao động,…

Nhược điểm

  • Giá thành phần cứng cao
  • Một số hãng phải mua thêm phần mềm để lập trình
  • Đòi hỏi người sử dụng phải có trình độ chuyên môn cao

Ứng dụng của PLC

PLC có ứng dụng phong phú nhất trong các ngành, lĩnh vực công nghiệp. Chúng ta có thể bắt gặp nó trong các hệ thống của máy in, máy se chỉ, máy cắt tốc độ cao, máy đánh sợi, máy đóng gói, trong các hệ thống giám sát năng lượng, hệ thống bơm xử lý nước thải, hệ thống điện,… Ngày nay, PLC được dùng trong các nhà máy sản xuất thực phẩm, dược phẩm, may mặc, dệt sợi, hóa chất, lắp ráp điện tử,…

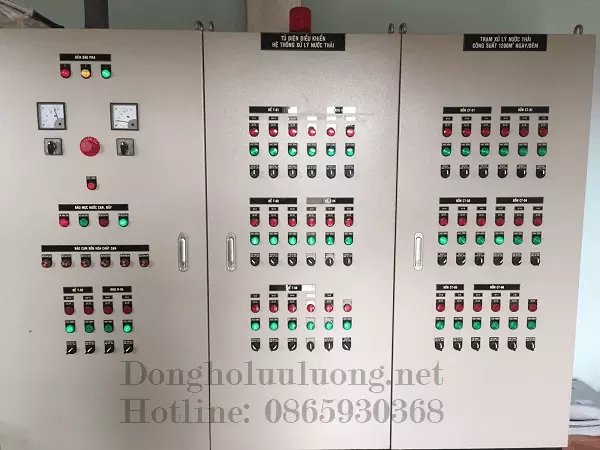

Tủ điều khiển PLC

Với các dây chuyền sử dụng cánh tay robot như: đóng gói, dán nhãn hay robot đưa vật liệu lên băng tải, gắp các mảng phôi từ băng chuyền bỏ lên các bàn của máy CNC,… sử dụng PLC vừa chính xác vừa nhanh chóng

PLC còn được dùng trong dây chuyền kiểm tra chất lượng sản phẩm trước khi xuất xưởng, dây chuyền lắp ráp linh kiện điện tử,…..

Trong hệ thống xử lý nước PLC được ứng dụng để điều khiển các loại van điều khiển điện, đồng hồ đo nước
