Động cơ điện Haitima là gì?
Động cơ điện Haitima là thiết bị truyền động sử dụng năng lượng điện để tạo chuyển động quay, từ đó điều khiển cơ cấu van công nghiệp đóng, mở hoặc điều tiết theo yêu cầu của hệ thống.
Trong các hệ thrình đóng ống đường ống công nghiệp, việc tự động hóa quá trình đóng mở van giúp giảm thao tác thủ công và thuận tiện hơn trong quá trình vận hành.
Động cơ điện Haitima được thiết kế để điều khiển chuyển động của các loại van trước đó phải vận hành thủ công, thành van điều khiển tự động như: Van bi, van bướm, van cổng…Van điện Haitima

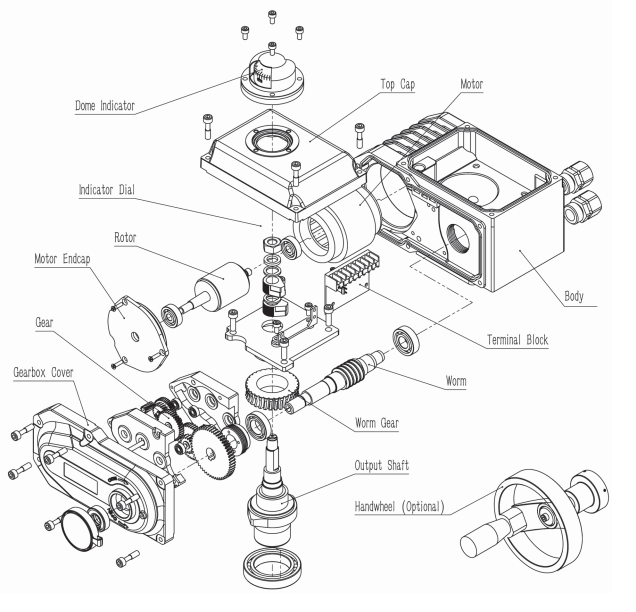

Cấu tạo động cơ điện Haitima HTE
Một trong những điểm đáng chú ý của dòng HTE là thiết kế dạng nhỏ gọn nhưng tích hợp nhiều bộ phận phục vụ quá trình truyền động và điều khiển.
Theo sơ đồ cấu tạo trong catalog, các bộ phận chính gồm:
- Motor: động cơ điện tạo chuyển động.
- Gear: hệ thống bánh răng truyền động.
- Gearbox: bộ phận truyền và khuếch đại mô-men.
- Worm: trục vít.
- Worm Gear: bánh vít.
- Output Shaft: trục đầu ra kết nối với van.
- Terminal Block: cầu đấu điện.
- Limit Switch: công tắc giới hạn hành trình.
- Indicator Dial: bộ chỉ thị vị trí.
- Dome Indicator: bộ hiển thị vị trí phía trên.
- Body: thân actuator.
- Handwheel: tay quay vận hành thủ công, là tùy chọn theo cấu hình.
Cơ chế truyền động
Khi cấp điện, motor hoạt động và truyền chuyển động thông qua hệ thống bánh răng và worm gear. Chuyển động cuối cùng được truyền tới output shaft, sau đó tác động lên trục van.
Cấu tạo này cho phép actuator tạo ra mô-men xoắn phù hợp để điều khiển các loại van quay.
Đặc điểm nổi bật của động cơ điện Haitima HTE
Thân vỏ hợp kim nhôm: Thân actuator sử dụng aluminium alloy, thiết kế phù hợp cho các hệ thống cần thiết bị truyền động có kết cấu nhỏ gọn
Cấp bảo vệ IP67: Có thể giúp động cơ kháng nước trong điều kiện nhất định
Có giới hạn hành trình: Khi chạy hết một hành trình, van sẽ đóng và ngắt dòng điện, tránh việc chạy liên tục làm đầu điện bị nóng gây hỏng hóc
Có tay quay vận hành: Có thể sự dụng để vận hành đóng mở van trong trường bị mất điện.
Động cơ điện Haitima sử dụng nguồn điện bao nhiêu?
Một ưu điểm về mặt lựa chọn cấu hình của dòng HTE là catalog thể hiện nhiều loại nguồn điện.
Tùy model, có thể gặp:
- DC24V
- AC24V
- AC110V
- AC220V
- AC380V
Không phải tất cả model đều sử dụng đồng thời tất cả các mức điện áp trên, vì vậy cần xác định chính xác model và cấu hình trước khi đặt hàng.
Động cơ điện Haitima có những model nào?
Dòng HTE có nhiều model nhằm đáp ứng các mức mô-men xoắn khác nhau.
| Model | Mô-men xoắn tham khảo |
|---|---|
| HTE-03 | 10 / 30 Nm |
| HTE-05 | 25 / 50 Nm |
| HTE-08 | 25 / 80 Nm |
| HTE-010 | 15 / 100 Nm |
| HTE-015 | 15 / 100 / 150 Nm |
| HTE-020 | 200 Nm |
| HTE-040 | 400 Nm |
| HTE-060 | 600 Nm |
| HTE-100 | 1.000 Nm |
| HTE-150 | 1.500 Nm |
HTE có chống nước và bụi không?
Có.
Dòng HTE có cấp bảo vệ IP67.
Hiểu đơn giản:
- Số 6 liên quan đến khả năng bảo vệ khỏi bụi.
- Số 7 liên quan đến khả năng bảo vệ khi thiết bị tiếp xúc với nước trong điều kiện được quy định.
Một số cấu hình có IP68 tùy chọn.
Tuy nhiên, IP67 không có nghĩa là actuator có thể đặt ở bất kỳ môi trường nào mà không cần quan tâm đến điều kiện thực tế.
Nếu thiết bị được lắp ngoài trời, khu vực có độ ẩm cao hoặc thường xuyên tiếp xúc với nước, cần lựa chọn cấu hình và phương án lắp đặt phù hợp.
Động cơ điện Haitima HTE chịu được nhiệt độ bao nhiêu?
Dải nhiệt độ môi trường làm việc của HTE được công bố ở mức:
-20°C đến +60°C.
Đây là thông số về nhiệt độ môi trường xung quanh actuator, không nên hiểu là nhiệt độ của môi chất mà van đang vận chuyển.
Đây là điểm cần đặc biệt lưu ý.
