Áp suất PN10 là gì? PN10 chịu được áp suất bao nhiêu?
Áp suất PN10 là gì? PN10 chịu được áp suất bao nhiêu? Đây là những câu hỏi thường gặp khi lựa chọn van công nghiệp, mặt bích, đường ống và phụ kiện đường ống. Hiểu đúng về PN10 giúp lựa chọn thiết bị phù hợp với áp suất làm việc của hệ thống, tránh tình trạng chọn sai cấp áp lực.
PN10 là gì?
PN10 là ký hiệu chỉ cấp áp suất danh nghĩa 10 bar của thiết bị hoặc phụ kiện đường ống.
Trong đó:
- PN là viết tắt của Pressure Nominal, nghĩa là áp suất danh nghĩa.
- 10 tương ứng với cấp áp suất danh nghĩa 10 bar.
- 1 bar ≈ 0,1 MPa.
- Vì vậy, PN10 tương đương khoảng 1,0 MPa hoặc 10 bar.
PN10 thường được sử dụng để phân loại cấp áp lực của van, mặt bích, ống và phụ kiện đường ống trong các hệ thống công nghiệp và dân dụng.
Áp suất PN10 là bao nhiêu?
Về mặt danh nghĩa:
PN10 = 10 bar = 1,0 MPa ≈ 10,2 kgf/cm²
Tuy nhiên, cần lưu ý rằng PN10 không có nghĩa thiết bị luôn có thể làm việc liên tục ở đúng 10 bar trong mọi điều kiện.
Áp suất làm việc thực tế còn phụ thuộc vào:
- Vật liệu chế tạo.
- Nhiệt độ môi chất.
- Tiêu chuẩn thiết kế.
- Loại thiết bị.
- Môi chất sử dụng.
Ví dụ, một van PN10 có thể có giới hạn áp suất làm việc khác nhau khi sử dụng ở nhiệt độ thường và nhiệt độ cao.
Van PN10 là gì?
Van PN10 là loại van được thiết kế theo cấp áp suất danh nghĩa PN10.
Một số loại van có thể gặp cấp PN10 như:
- Van bướm JIS10K
- Van cổng JIS10K
- Van một chiều JIS10K
- Van cầu JSI10k
- Van bi JIS10K
- Y lọc JIS10K
Trong thực tế, van PN10 thường được sử dụng cho các hệ thống cấp nước, xử lý nước, tưới tiêu, HVAC và một số hệ thống công nghiệp có áp suất phù hợp.
Khi chọn van, cần kiểm tra đồng thời DN, PN, tiêu chuẩn mặt bích, vật liệu và nhiệt độ làm việc.
PN10 khác PN16 như thế nào?
Điểm khác nhau cơ bản nằm ở cấp áp suất danh nghĩa.
| Tiêu chí | PN10 | PN16 |
|---|---|---|
| Áp suất danh nghĩa | 10 bar | 16 bar |
| MPa | 1,0 MPa | 1,6 MPa |
| Cấp áp lực | Thấp hơn | Cao hơn |
| Ứng dụng | Hệ thống áp suất phù hợp PN10 | Hệ thống yêu cầu áp suất cao hơn |
PN16 có cấp áp suất danh nghĩa cao hơn PN10, nhưng không có nghĩa thiết bị PN16 luôn phù hợp hơn. Việc lựa chọn cần dựa trên áp suất, nhiệt độ, môi chất và tiêu chuẩn của toàn bộ hệ thống.

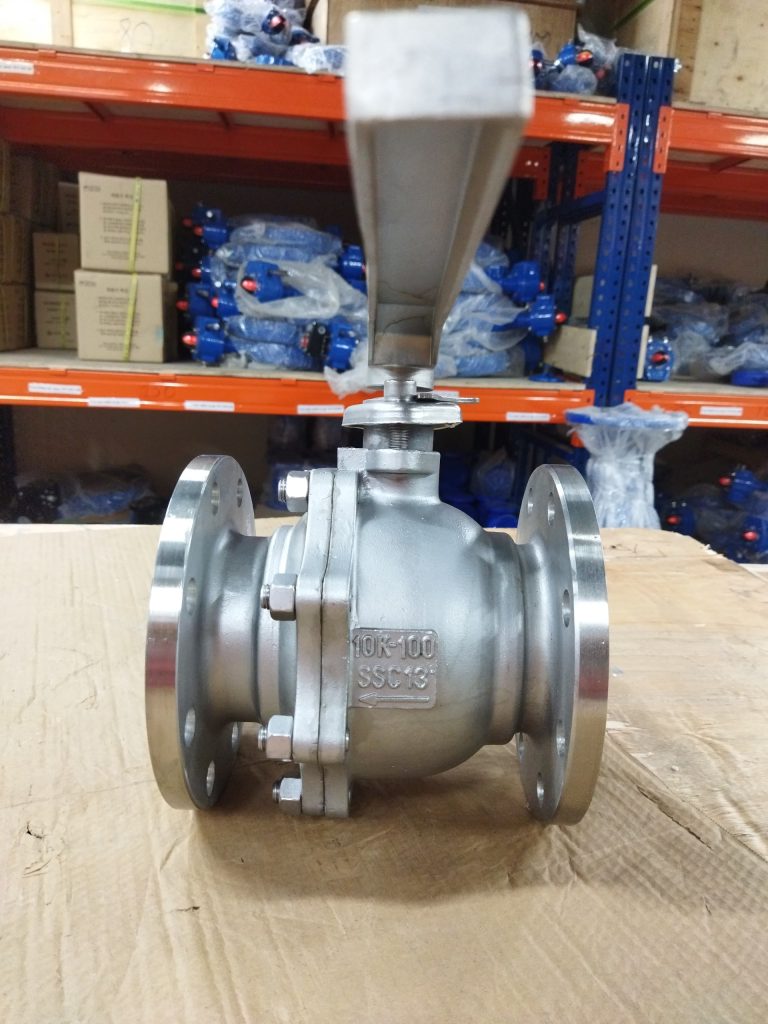

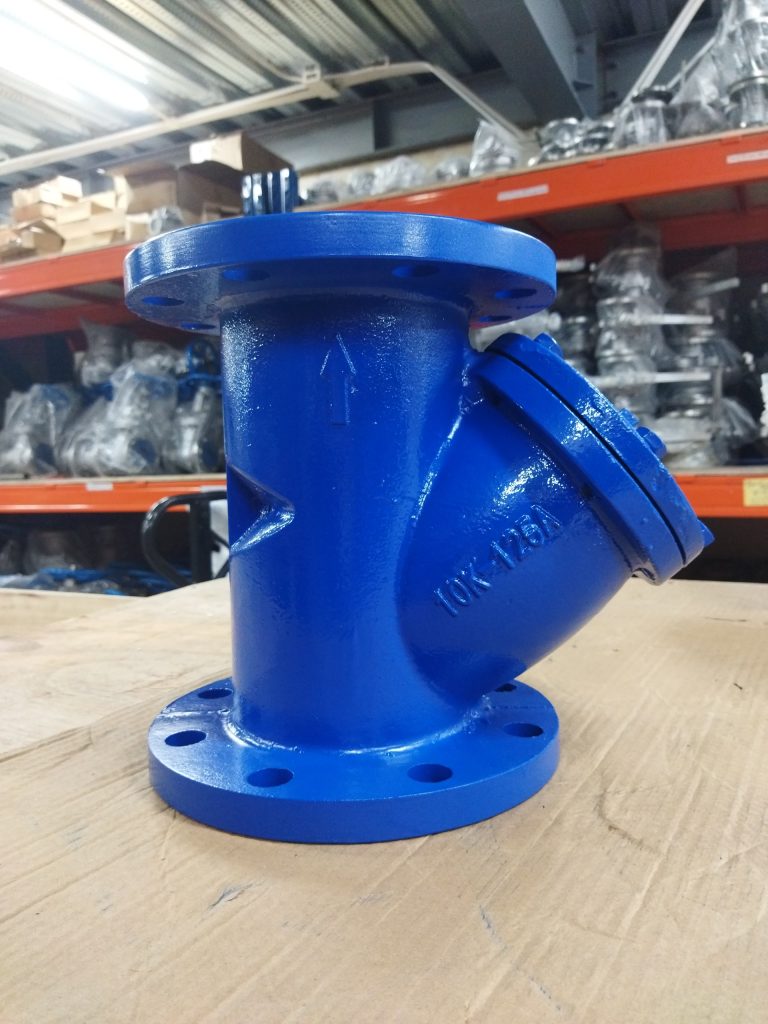

Một số hình ảnh van áp suất PN10
