Cuộn hút, cuộn coil van điện từ là gì?

Cuộn coil – cuộn hút là gì?

Van điện từ được biết đến là 1 thiết bị dùng để đóng ngắt (điều tiết lưu lượng) chất lỏng, chất khí trên đường ống. Hoạt động một cách hoàn toàn tự động bằng cách sử dụng dòng điện có thể là 12V, 24V, 110V, 220V,…. và dựa trên cơ chế hút nhả của từ trường sinh ra.

Và 1 trong 2 chi tiết quan trọng nhất của van điện từ là thân van và cuộn coil hay còn gọi là cuộn hút. Vậy bạn biết cuộn coil là gì chưa?

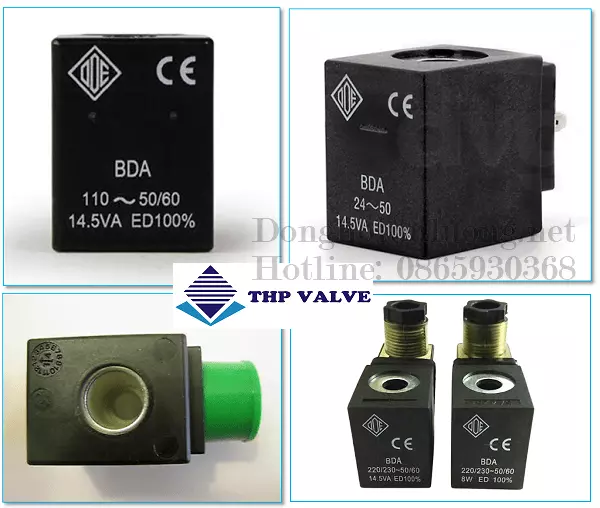

Cuộn coil van điện từ

Cuộn coil thường có hình trụ là thành phần chính sinh ra lực từ trường khi được cấp điện và giữ điện giúp van điện từ thực hiện được quá trình đóng và mở van.

Cấu tạo của cuộn coil – cuộn hút

 Cuộn coil có cấu tạo khá đơn giản gồm các bộ phận kết hợp như:

  • Vỏ bảo vệ làm bằng nhựa, xứ vật liệu cách điện
  • Dây điện, dây dẫn kết nối dùng để kết nối với nguồn điện
  • Lò xo nhiệm vụ co giãn khi vận hành đầu coil
  • Lõi coil điện với cuộn đồng bọc quanh nam châm nằm 2 bên đầu coil

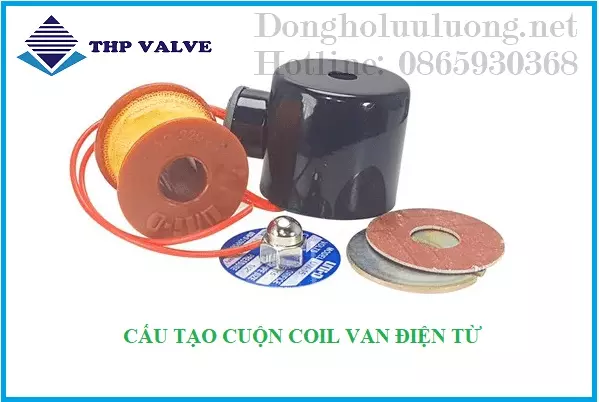

Cấu tạo cuộn coil

Nguyên lý hoạt động của cuộn coil – cuộn hút

Cuộn coil hoạt động theo nguyên lý rất đơn giản khi cấp vào đầu coil 1 nguồn điện 24V hoặc 220V, đầu coil sẽ sinh ra từ trường làm và hút phần piston trong thân van, lúc này lò xo nằm trong đầu coil bị ném lại, van điện từ mở. Ngược lại, khi ngắt điện của đầu coil, đầu coil ngưng sinh ra từ trường, lúc này lò xo giãn ra đẩy piston về vị trí ban đầu, van đóng

Cuộn coil có nhiệm vụ rất quan trọng quyết định đến hoạt động đóng, mở van điện từ

Phân loại cuộn coil – cuộn hút

Mặc dù chỉ là 1 chi tiết trong van điện từ thôi nhưng nó cũng được các nhà khoa học, được các hãng chế tạo theo nhiều kiểu khác nhau. Điển hình nhất chúng tôi có các loại dưới đây:

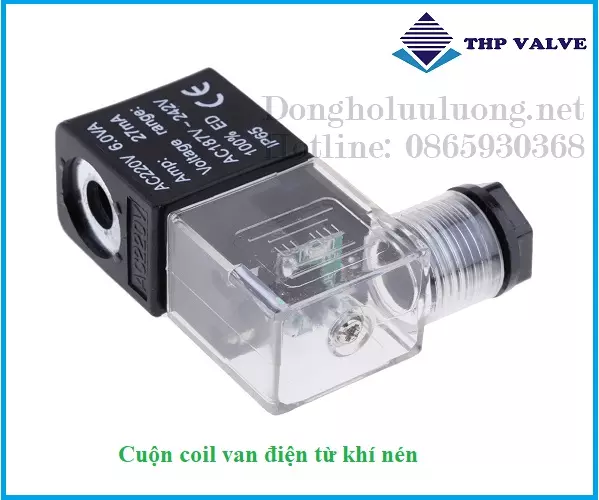

Cuộn coil van điện từ khí nén

Cuộn coil dây quấn

Đây là một trong những loại cuộn dây rất thông dụng và có chi phí tương đối rẻ. Nó thường được sử dụng cho những loại van điện từ có yêu cầu kỹ thuật không quá cao và đặc biệt có tần suất sử dụng không nhiều.

Cuộn coil dây đúc

Đây là một trong những loại cuộn dây rất tốt và được sử dụng cho những thân van có chất lượng cao, được thiết kế và chế tạo kỹ càng. Từ đó nó giúp cho van nâng cao độ bền khi sử dụng

Cuộn coil 24V (DC)

Cuộn coil này được sử dụng riêng cho loại điện áp 1 chiều (DC) và có điện áp là 24V sử dụng rất an toàn.

Cuộn coil 220V (AC)

Cuộn điện 220V này được sử dụng bởi dòng điện xoay chiều, ưu điểm của cuộn dây này đó chính là tính thông dụng của nó tại Việt Nam. Bởi dòng điện 220V thì bạn có kết đấu nối nó rất đơn giản và dễ dàng thực hiện.

Ưu nhược điểm của cuộn coil – coil hút

Ưu điểm

  • Khả năng đóng mở van điện từ hoàn toàn kín
  • Hệ thống tự động điều khiển cảm biến hành trình và tín hiệu điện thông qua cuộn coil van điện từ
  • Lõi của van sử dụng cuộn hút không bị rung lắc
  • Dễ dàng thiết kế lại hệ thống tín hiệu điện theo nguồn cấp điện 24v, 110v.

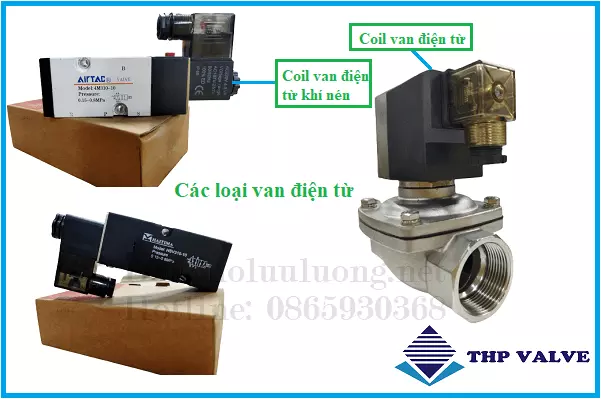

Các loại van điện từ

Nhược điểm

  • Đối với cuộn coil 220v nhược điểm lớn nhất là tạo ra độ ồn lớn.
  • Đối với cuộn coil 24v nhược điểm lớn nhất là không tối ưu. Không linh hoạt trong mỗi chu kì đóng mở van.
