Cách lắp đặt đồng hồ đo nước

Cách lắp đặt đồng hồ đo nước

Hiện nay, trong các hệ thống đo lường có rất nhiều loại đồng hồ đo nước chạy sai số so với lưu lượng nước sử dụng. Vậy đâu là nguyên nhân dẫn đến những sai số này. Nguyên nhân chính dẫn đến sai số đó là cách lắp đặt đồng hồ đo nước chưa chính xác. Chúng tôi xin gửi đến các bạn bài viết tham khảo về cách lắp đặt đồng hồ đo nước chính xác nhất.

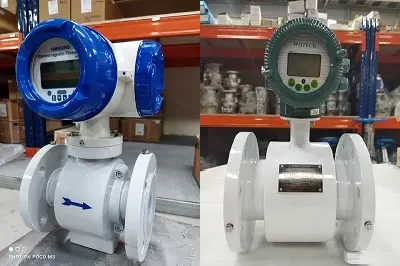

Đồng hồ đo nước điện từ

Lựa chọn đồng hồ đo nước phù hợp

Trước tiên chúng ta cần xác định mục đích của việc sử dụng đồng hồ đo nước là gi? Từ đấy chúng ta chọn ra đồng hồ đo nước phù hợp mhư: Đồng hồ đo nước nóng, đồng hồ đo nước lạnh, đồng hồ đo nước sạch, đồng hồ đo nước thải…

Nguồn nước sử dụng để chọn ra chất liệu đồng hồ phù hợp :

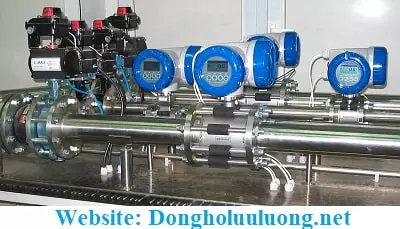

Ứng dụng đồng hồ đo nước

  • Với hệ thống nước sạch thì có thể dùng đồng hồ gang.
  • Với nước có chưa dung dịch axit ăn mòn thì dùng chất liệu inox hoặc nhựa

Hiện nay trên thị trường có rất nhiều thương hiệu đồng hồ đo nước như: Pmax, Woteck, Hansung.. vì vậy chúng ta có thể tham khảo và lựa chọn đồng hồ sao cho phù hợp. Liên hệ Hotline/zalo: 0865930368 ( Mr Mùi ) để được tư vấn kỹ thuật và báo giá sản phẩm nhanh nhất.

Sau khi lựa chọn đồng hồ nước phù hợp chúng ta tiếp tục tiến hành bước tiếp theo, xác định vị trí lắp đồng hồ nước.

Xác định vị trí lắp đặt đồng hồ.

Đầu tiên chúng ta cần xác định vị trí lắp đặt đồng hồ đo nước, việc này sẽ tạo điều kiện cho sự ổn định của đồng hồ về sau. Từ đồng hồ đến các nguồn nước, máy bơm phải có khoảng cách tối thiểu là 1 đến 2 mét, tùy thuộc vào áp lực nước tại nguồn nước mà chúng ta lựa chọn vị trí lắp xa hay gần để đảm bảo cho đồng hồ không bị rung và luôn hoạt động trong tình trạng tĩnh thì độ chính xác sẽ ở mức cao nhất.

Có hai dạng đồng hồ: Đồng hồ cơđồng hồ điện từ . Sau đây chúng ta cùng đi tìm hiểu cách lắp đặt cụ thể của từng loại đồng hồ.

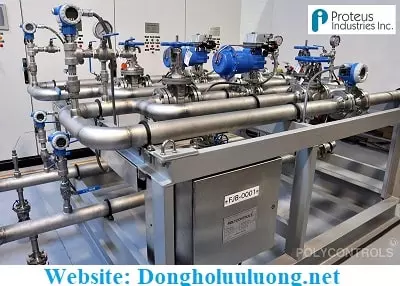

ứng dụng đồng hồ nước

Cách lắp đặt đồng hồ dạng cơ

  • Đối với đồng hồ đo nước dạng cơ, là loại đồng hồ hoạt động nhờ cơ chế turbine. Khi có dòng nước chảy qua đồng hồ đo nước khiến cánh quạt trong đồng hồ quay. Số vòng quay của cánh quạt trong đồng hồ sẽ chuyển động qua hộp số đồng hồ và cho phép đồng hồ hiển thị tốc độ dòng chảy đo được.
  • Dựa vào số vòng quay của turbine, đồng hồ sẽ xác định được tốc độ dòng chảy. Tốc độ dòng chảy nhân với tiết diện đường kính ống sẽ cho ra kết quả lưu lượng nước chảy qua đồng hồ. Qua đó chúng ta có thể thấy rằng để đồng hồ đo chính xác nhất, dòng chảy cần luôn luôn ổn định và nước trong đường ống luôn luôn phải chứa đầy ( nước chảy qua đồng hồ luôn chứa đầy đường kính tiết diện đo ).
  • Dựa vào nguyên lý nêu trên khi lắp đặt đồng hồ đo nước, chúng ta nên lắp đặt đồng hồ ở vị trí thấp nhất để đồng hồ luôn ngập nước. Đối với đồng hồ bắt buộc phải lắp theo phương thẳng đứng, yêu cầu dòng chảy qua đồng hồ phải từ dưới đi lên, tuyệt đối không cho dòng chảy từ trên xuống dưới.
  • Lưu ý: Để đồng hồ đo đạt độ chính xác cao, tốc độ dòng chảy luôn cần giữ ở mức ổn định. Do đó chúng ta nên lắp đồng hồ trên đường ống thẳng, có chiều dài từ các vị trí uốn cong, gấp khúc lớn hơn ít nhất 5 lần đường kính của ống.
  • Ngoài ra các đồng hồ đo nước đều có dải đo chính xác là Qmax hoặc Qmin. Lưu lượng nước cần đo luôn nằm trong dải đo này. Vì vậy khi chọn mua đồng hồ dạng cơ chúng ta cần lưu ý đến điều này.

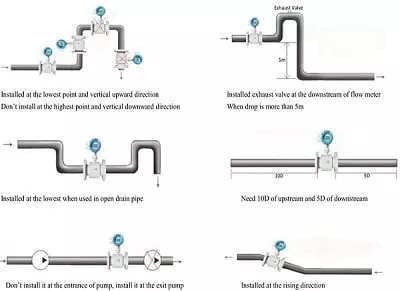

Lắp đặt đồng hồ nước

Cách lắp đặt đồng hồ dạng điện từ

Đồng hồ nước điện từ là dạng đồng hồ nước hiện đại hoạt động dựa trên nguyên lý điện từ nên yêu cầu cấp điện liên tục để đồng hồ hoạt động, đồng hồ dạng điện từ có thể hiển thị được nhiều giá trị đo trên cùng một thời điểm, ngoài ra có thể truyền tín hiệu đi xa nên ngày càng được sử dụng rộng rãi trong các hệ thống hiện nay. Với dạng đồng hồ điện từ yêu cầu kỹ thuật về lắp đặt cũng đòi hỏi cao hơn, chúng ta cùng đi tìm hiểu rõ hơn về cách lắp đặt đồng hồ đo nước điện từ.

  • Khác với đồng hồ đo nước dạng cơ, đồng hồ đo nước điện từ sử dụng nguyên lý cảm biến điện từ để đo lưu lượng môi chất chảy qua. Do đó nguồn nước cần có độ dẫn điện >5us/cm.
  • Tương tự như đồng hồ đo nước dạng cơ, thì đồng hồ đo nước điện từ khi lắp đặt vào hệ thống cần lắp đặt vào vị trí để nước có thể chảy qua ngập đường ống khi qua đồng hồ. Mặt khác cần giữ tốc độ dòng chảy của lưu chất luôn ổn định để cho kết quả đo chính xác nhất.
  • Lưu ý với đồng hồ đo nước điện từ là các tín hiệu xuất ra từ đồng hồ để kết nối với các thiệt bị ngoại vi cần chính xác. Tránh kết nối sai dẫn đến hiện tượng xung mạch, đoản mạch gây hư hỏng bo mạch điều khiển của đồng hồ.
  • Đồng hồ điện từ có thể lắp ngược chiều dòng chảy, tuy vậy chúng ta cần cài đặt lại chiều đo của đồng hồ trong phần mềm cài đặt của đồng hồ.
  • Đồng hồ điện từ kết nối truyền thông qua các cổng RS485 xuất tín hiệu về trung tâm tủ điều khiển.

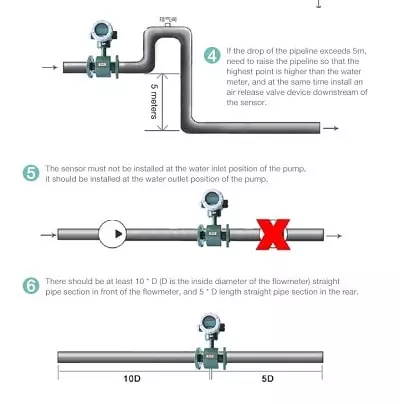

lắp đặt đồng hồ nước 2
