Van một chiều dạng treo inox

Danh mục:



Thông số sản phẩm

  • Kích cỡ: DN15, DN20, Dn25, Dn32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, Dn250, DN300, DN350, DN400, DN450, DN500
  • Chất liệu: Inox 304, inox 316
  • Áp lực làm việc: PN16
  • Nhiệt độ làm việc: -10 đến 220 độ C
  • Tiêu chuẩn: BS, JIS10k
  • Môi trường làm việc: Nước, hơi, khí
  • Xuất xứ: Trung Quốc



Giới thiệu về van một chiều dạng treo inox

Van một chiều dạng treo inox là dòng van được sản xuất từ chất liệu thép không gỉ inox 304, 316. Van một chiều inox dạng treo có thiết kế nhẹ, mỏng được lắp đặt trong các hệ thống có tiết diện nhỏ, không gian chật hẹp và áp lực dòng chảy thấp.

Van một chiều dạng treo inox chỉ cho lưu lượng dòng chảy đi qua một hướng không cho dòng chảy ngược lại để bảo vệ an toàn cho hệ thống, nguyên lý hoạt động tương tự van một chiều lá lật.

Van một chiều dạng treo

Thông số kỹ thuật van một chiều dạng treo inox

  • Kích cỡ: DN15, DN20, Dn25, Dn32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, Dn250, DN300, DN350, DN400, DN450, DN500
  • Chất liệu: Inox 304, inox 316
  • Áp lực làm việc: PN16
  • Nhiệt độ làm việc: -10 đến 220 độ C
  • Tiêu chuẩn: BS, JIS10k
  • Môi trường làm việc: Nước, hơi, khí
  • Xuất xứ: Trung Quốc

Cấu tạo van một chiều inox dạng treo

Van một chiều inox dạng treo được cấu tạo gồm 6 bộ phận:

Cấu tạo van một chiều dạng treo

  • Móc treo ( Lifting hook ): Móc treo giúp treo van lên trong quá trình lắp đặt sử dụng, đảm bảo van cân đối và oạt động chính xác nhất. Ngoài ra nó còn giúp trợ lực cho đường ống yếu
  • Thân van ( Body ): Thân van được chế tạo từ inox 201, 304 hoặc 317. Là phần khung để để lắp các bộ phận khác
  • Bản lề ( Hinge pin ): Là bản lề của van, cơ cấu và nguyên lý hoạt động như bản lề cửa, giúp đĩa van hoạt động đóng mở dễ dàng, nhẹ nhàng
  • Đĩa van ( Dise ): Đĩa van chính là lá van, đĩa van lật qua lật lại tạo ra hoạt động đóng mở van, nguyên lý hoạt động giống van một chiều là lật
  • Gioăng làm kín ( Seat O’ring ): Bộ phận gioăng làm kín giúp cho van khi đóng sẽ kín, giúp van không bị rò rỉ nước
  • Thân gioăng ( Body seal ): Đây là phần kết nối với mặt bích, thường được làm nhám để tăng ma sát khi ta lắp gioăng giúp gioăng gắn kết hơn khi lắp đặt.
Van 1 chiều dạng treo - Tuấn Hưng Phát
Van 1 chiều dạng treo – Tuấn Hưng Phát

Nguyên lý vận hành của van một chiều dạng treo inox

Cơ chế hoạt động của van một chiều dạng treo Inox có thể được mô tả như sau:

  • Trong quá trình lưu chất đi qua van: Áp lực của lưu chất tác động trực tiếp lên đĩa van, khiến đĩa van bị đẩy di chuyển lên theo hướng dòng chảy của lưu chất. Đối với van này, áp lực làm cho đĩa van mở hoàn toàn để cho lưu chất đi qua.
  • Trong quá trình ngắt lưu chất: Khi không có áp lực từ lưu chất, trọng lực tác động lên đĩa van khiến nó bị kéo về vị trí ban đầu, tiếp xúc với đệm ghế van. Van một chiều Inox dạng đĩa treo ở trạng thái này hoàn toàn đóng kín, không cho phép lưu chất trôi ngược trở lại.

Ưu nhược điểm của van một chiều dạng treo inox

Ưu điểm

  • Van một chiều dạng treo inox có trọng lượng nhẹ và tiết diện nhỏ giúp dễ dàng lắp đặt, sử dụng, bảo trì và thay thế
  • Van có mỏng treo nên có thể dùng lắp đặt trong các hệ thống đường ống mỏng và yếu
  • Van được sản xuất bằng chất liệu inox nên có thể lắp đặt trong hệ thống có tính axit và ăn mòn cao
  • Giảm thiểu chi phí nhờ giá thành tương đối rẻ
  • Có sử dụng móc treo giúp giảm áp lực trọng lượng của van lên đường ống và đảm bảo việc cố định van một cách chắc chắn hơn.
  • So với các dòng van một chiều Inox khác, van treo Inox có giá thành tương đối rẻ.
  • Thiết bị hoạt động tốt trong môi trường có tính ăn mòn và nhiệt độ cao. Đặc biệt van còn cho hiệu suất hoạt động cao trong các môi trường axit, bazơ và môi trường ăn mòn khác.
  • Vận chuyển và lắp đặt van 1 chiều treo Inox dễ dàng. Với kiểu kết nối đa tiêu chuẩn mặt bích, van có thể sử dụng với mọi loại tiêu chuẩn mặt bích phổ biến hiện nay trên thị trường, bao gồm ANSI, JIS, BS, DIN.
  • Van hoạt động hoàn toàn tự động, chỉ cần lắp đặt và làm việc. Van này đóng vai trò bảo vệ hiệu quả các máy bơm, đường ống và các thiết bị khác bằng cách chống lại dòng chảy ngược gây tổn hại cho các thiết bị và đường ống sử dụng.

Nhược điểm

  • Sau một khoảng thời gian sử dụng, van có thể gặp vấn đề kẹt ở phần bản lề, làm cho quá trình mở và đóng của van trở nên không nhạy.
  • Cánh van có thể gặp vấn đề kẹt khi được sử dụng trong môi trường có nhiều rác thải.
  • Van chỉ nên được sử dụng cho các ứng dụng không đòi hỏi áp lực dòng chảy cao.

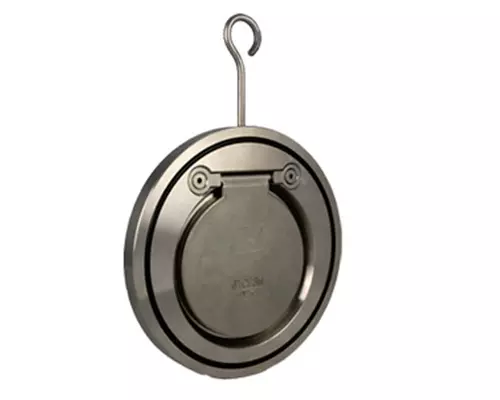

van 1 chiều cửa lật 1

Môi trường sử dụng van 1 chiều dạng treo inox hiệu quả

Van treo một chiều là một loại van công nghiệp phổ biến trong các hệ thống ống hiện đại. Chúng thường được áp dụng trong các hệ thống vận chuyển nước, khí và chất lỏng.

Cụ thể, van một chiều dạng treo inox được sử dụng rộng rãi trong các lĩnh vực sau:

  • Nhà máy chế biến thực phẩm và sản xuất thức ăn chăn nuôi.
  • Nhà máy dầu, khí và hóa chất.
  • Nhà máy xử lý nước thải và hệ thống cung cấp nước sạch.
Van 1 chiều dạng treo - Tuấn Hưng Phát
Van 1 chiều dạng treo inox – Tuấn Hưng Phát

Địa chỉ mua van một chiều dạng treo inox

Van một chiều dạng treo Inox là một loại van một chiều phổ biến trong ngành công nghiệp hiện nay. Chức năng chính của dòng sản phẩm này là bảo vệ đường ống và các thiết bị trong hệ thống khỏi dòng chảy ngược của lưu chất. Đặc biệt, nó được ứng dụng rộng rãi trong các hệ thống máy bơm nước để bảo vệ máy bơm khỏi tác động của dòng chảy ngược.

Tuấn Hưng Phát hiện tập trung vào nhập khẩu các dòng van một chiều dạng treo Inox dạng đĩa từ Hàn Quốc, Đài Loan và Trung Quốc. Sản phẩm của chúng tôi đáp ứng đầy đủ các kích thước ống sử dụng và đáng tin cậy với chất lượng đáp ứng các yêu cầu của ngành công nghiệp hiện đại.

Ngoài ra chúng tôi cung cấp các dòng van cơ, van điều khiển điện, van điều khiển khí, đồng hồ đo áp suất, đồng hồ đo lưu lượng được nhập khẩu chính hãng từ Hàn Quốc và Đài Loan.

Liên hệ ngay Hotline / Zalo: 0865.930.368 hoặc Email: khai@tuanhungphat.vn để nhận tư vấn và báo giá nhanh nhất về sản phẩm mà Quý khách hàng đang quan tâm.

VPGD: Số 25 LK 13, KĐT Xa La, Phúc La, Hà Đông, Hà Nội

Kho tổng: Xã Đại Áng, Huyện Thanh Trì, TP Hà Nội
