Van cổng ty chìm

Giới thiệu về Van cổng ty chìm

Van cổng ty chìm tên tiếng anh là Non rising stem gate valve. Đây là sản phẩm có thể thay đổi trạng thái từ đóng sang mở đĩa van mà ty van không thay đổi trạng thái. Thay vào đó chỉ có đĩa van vận hành lên xuống để dòng lưu chất đi qua thuận lợi.

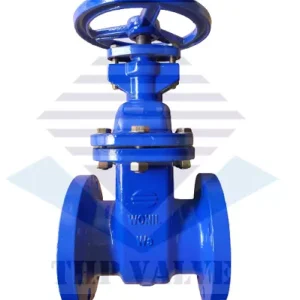

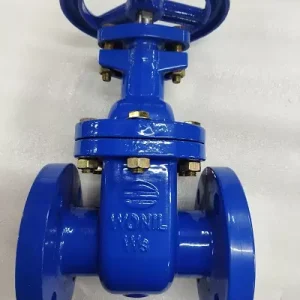

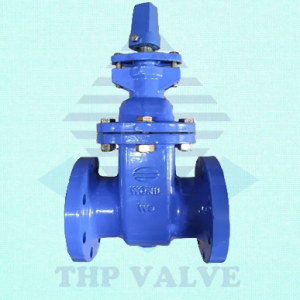

Dòng van cổng ty chìm có 2 sản phẩm chính là ty chìm tay quay và van cổng nắp chụp ty chìm. Mỗi sản phẩm đều được lắp đặt phù hợp cho những vị trí khác nhau từ trên cao hoặc dưới lòng đất tùy vào mục đích sử dụng của người dùng. Hiện tại Tuấn Hưng Phát đang phân phối dòng van cổng ty chìm được nhập khẩu chính hãng với CO, CQ đầy đủ. Khách hàng cần mua van cổng có thể liên hệ trực tiếp theo Hotline sau để được hỗ trợ nhanh nhất.

Thông số kỹ thuật chung

• Kích thước van cổng: DN15 ~ DN2000
• Cấu tạo thân van cổng: Gang, inox, thép
• Bộ phận làm kín: Cao su EPDM, Teflon
• Nhiệt độ vận hành: 0 ~ 220 độ C
• Áp lực chịu tải: PN10, PN16, PN25
• Thiết kế lắp đặt: Mặt bích
• Tiêu chuẩn sản xuất mặt bích: BS, JIS , DIN
• Tính chất môi trường vận hành: Nước, khí nén, dầu, gas, nước thải, hóa chất
• Thương hiệu sản xuất: ARV, AUT, YDK, WONIL, KBV, ….
• Nguồn gốc: Hàn Quốc, Malaysia, Đài loan, Thổ Nhĩ Kỳ, v.v

Cấu tạo

Thân van cổng ty chìm được làm bằng gang, inox, thép dùng để kết nối các bộ phận lại với nhau thành thiết bị hoàn chỉnh. 2 đầu thân van được sản xuất theo kiểu lắp mặt bích, lắp ren hoặc nối hàn.

Trục ty van cổng được làm bằng inox hoặc thép với nhiệm vụ giữ cố định trên thân van và chỉ có chuyển động xoay vòng.

Đĩa van như cánh cửa có thể nâng lên hạ xuống để cho lưu chất đi qua hoặc ngăn lưu chất tại vị trí yêu cầu. Đĩa van có ren bên trong kết nối với trục van để thuận tiện việc đóng mở.

Thiết bị truyền động có dạng tay quay hoặc điều khiển điện, điều khiển khí nén nhằm tác động đến trục van khiến đĩa van mở ra hoặc đóng lại.

Bộ phận làm kín trong van cổng là cao su hoặc Teflon có nhiệm vụ làm kín van khi ở trạng thái đóng giúp lưu chất không bị rò rỉ ra bên ngoài.

Nguyên lý hoạt động

Van cổng ty chìm vận hành đơn giản nhưng lại hiệu quả chính xác cho hệ thống khi vận hành. Chỉ cần người dùng tác động một lực truyền động vào tay quay của van hoặc cung cấp nguồn khí nén, điện cho thiết bị điều khiển làm trục ty di chuyển quay đều. Khi đó ren của trục dần di chuyển tác động vào đĩa van. Đĩa van sẽ chuyền động đi lên đến khi trục van chạm hết cỡ vào phần đáy của đĩa van. Khi đĩa van chuyển từ trạng thái đóng sang mở thì dòng lưu chất sẽ được lưu thông qua nhanh chóng. Khi muốn ngừng dòng lưu chất chỉ cần tác động lên bộ điều khiển một lực quay với chiều ngược lại nhằm cho đĩa van hạ dần xuống về mức thấp nhất. Lúc đó van sẽ trở lại trạng thái đóng và ngăn lưu chất không thể tiếp tục đi qua nữa.

Phân loại Van cổng ty chìm

Gang

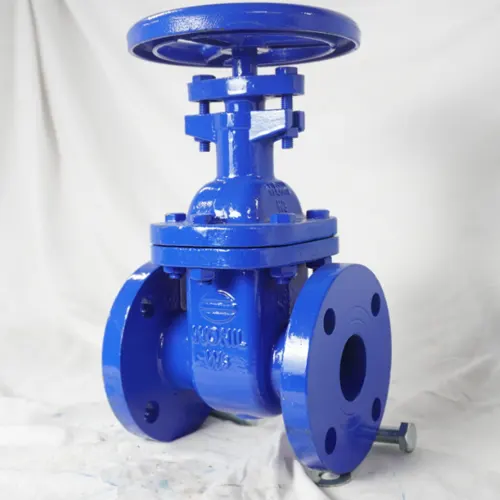

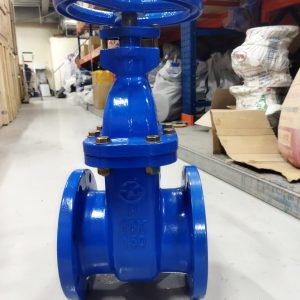

Van cổng gang ty chìm được sản xuất bằng gang dẻo, gang cầu… Loại van này được ứng dụng nhiều trong các hệ thống lưu chất lỏng như nước sạch, nước thải, hệ thống PCCC với hiệu quả ổn định, độ bền cao và có thể chống chịu trong môi trường nhiệt độ cao khoảng 110 độ C. Điểm đặc biệt khác là gang có giá thành rẻ hơn so với các dòng van inox hay thép cùng kích cỡ. Vì thế tại Việt Nam van cổng gang cũng được ứng dụng rộng rãi trong nhiều ngành công nghiệp từ kích cỡ Dn50 trở lên.

inox

Van cổng inox ty chìm phù hợp với những dòng lưu chất đặc biệt như hóa chất ăn mòn cao, axit loãng, muối, bazo, kiềm… Loại van này được chế tạo bằng các loại inox 304, 201 và 316 với khả năng chịu áp lực cao tới PN16. Thêm vào đó van cũng được chế tạo với các kích cỡ khác nhau từ DN40 đến Dn400 nhằm đáp ứng các yêu cầu sử dụng ở nhiều lĩnh vực khác nhau.

Van cổng ty chìm thép

Với chất liệu thép đúc nguyên khối thì van cổng thép ty chìm có nhiều ưu điểm nổi bật như có thể chịu được áp lực cao đến PN40 và nhiệt độ 400 độ C. Loại van cổng này được sử dụng phổ biến và rộng rãi trong nhiều đường ống gas, dầu, hay nước nóng…

Van được sản xuất ở nhiều kích cỡ khác nhau từ lớn với những hệ thống công nghiệp hay nhỏ ở những công trình tòa nhà cao tầng. Tuy nhiên nhược điểm của sản phẩm đó là khả năng chống ăn mòn thấp và có thể đáp ứng được môi trường vận hành không quá khắc nghiệt.

Những lưu ý khi sử dụng Van cổng ty chìm

Van cổng ty chìm có thiết kế đơn giản, nhỏ gọn dễ dàng lắp đặt và có khả năng tối ưu không gian sử dụng. Tuy nhiên để hoạt động hiệu quả, mọi người cần chú ý đến những lưu ý sau:

Thiết bị có thể tham gia vào điều tiết dòng chảy nhưng nhà sản xuất không khuyến khích làm điều này vì có thể xuất hiện tình trạng ăn mòn cánh van nghiêm trọng. Bên cạnh đó áp lực lưu chất cũng khiến độ kín của van không được đảm bảo tốt khi vận hành.

Chú ý đến nhiệt độ của van trong từng môi trường vận hành nhằm chọn được chất liệu van cổng phù hợp. Cũng bởi nếu nhiệt độ của van quá cao có thể xuất hiện tình trạng giãn nở hoặc cánh van bị cong khiến độ kín của van không được đảm bảo nữa.

Van cổng ty chìm có thiết kế cấu tạo với nhiều bộ phận cấu thành. Vì thế để van hoạt động tốt hơn thì nên hạn chế để các chất thải cứng hoặc rác thải trong đường ống vận hành. Vì thế cần lắp thêm một lọc Y nhằm loại bỏ bớt cặn bã, rác thải trong đường ống.

Hướng dẫn lắp đặt Van cổng ty chìm

Van cổng ty chìm là một loại van được lắp đặt dưới ngầm hoặc trên mặt đất. Nó được sử dụng để điều khiển luồng chất lỏng hoặc khí thông qua ống dẫn và là một phần quan trọng của các hệ thống đường ống.

Bước 1: Trước khi lắp đặt van, bạn cần phải chuẩn bị các công cụ và vật liệu cần thiết. Bao gồm: Van cổng ty chìm, Bộ dụng cụ lắp đặt, Dụng cụ đo lường

Bước 2: Bạn cần phải chọn vị trí lắp đặt sao cho van có thể được vận hành và bảo trì dễ dàng. Thiết bị cũng cần được đặt ở một vị trí có độ sâu đủ để van có thể hoạt động hiệu quả.

Bước 3: Bạn cần đặt van cổng vào vị trí và sử dụng bộ dụng cụ lắp đặt để cài đặt và kết nối van với đường ống. Cần đảm bảo rằng van được gắn chặt và không di chuyển trong quá trình vận hành.

Bước 4: Sau khi hoàn thành việc lắp đặt, bạn cần kiểm tra và thử nghiệm van để đảm bảo rằng thiết bị hoạt động hiệu quả. Bên cạnh đó cần bảo trì van định kỳ để đảm bảo thiết bị hoạt động tốt và bền bỉ nhất.

Địa chỉ mua Van cổng ty chìm chính hãng

Hiện nay van cổng ty chìm là sản phẩm quan trọng của nhiều hệ thống công nghiệp hiện đại. Vì thế mà chất lượng sản phẩm luôn được ưu tiên hàng đầu trong quá trình chọn mua của người dùng và doanh nghiệp. Thấu hiểu những niềm băn khoăn của khách hàng Tuấn Hưng Phát đã nhập khẩu các dòng van cổng về Việt Nam với đầy đủ kích cỡ, chất liệu khác nhau để đáp ứng yêu cầu của khách hàng. Toàn bộ các sản phẩm đều có nguồn gốc từ các thương hiệu nổi tiếng như Samwoo, Wonil, AUT, ARV….. với đầy đủ kích cỡ và giấy tờ nguồn gốc sản phẩm đi kèm. Sản phẩm được nhập khẩu trực tiếp nên giá thành luôn cạnh tranh so với các thương hiệu khác.

Cùng với chất lượng sản phẩm Tuấn Hưng Phát cũng cung cấp dịch vụ mua và sau bán hàng tốt nhất với nhiều ưu đãi cho khách hàng. Chúng tôi luôn đặt lợi ích của khách hàng lên hàng đầu khi đưa ra bảng chính sách ưu đãi khi khách hàng mua số lượng van cổng lớn. Toàn bộ sản phẩm van cổng đều được bảo hành chính hãng 12 tháng sử dụng với sự hỗ trợ nhiệt tình và nhanh chóng của đội kỹ thuật. Liên hệ ngay Tuấn Hưng Phát để nhận được báo giá, hỗ trợ kỹ thuật tốt nhất khi sử dụng van cổng ty chìm.
