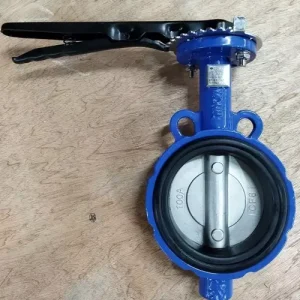

Van bướm inox tay gạt

Giới thiệu về van bướm inox tay gạt

Van bướm inox tay gạt là một loại van được sử dụng để điều khiển lưu lượng chất lỏng hoặc khí thông qua một ống dẫn. Van bướm inox tay gạt có thiết kế đơn giản, chất liệu van bằng vật liệu như thép không gỉ hoặc gang, được gắn vào một trục và xoay trên một trục trung tâm để điều chỉnh lưu lượng chất lỏng hoặc khí.

Van bướm inox tay gạt thường được sử dụng trong các ứng dụng công nghiệp, đặc biệt là trong các hệ thống xử lý nước, hệ thống điều hòa không khí và hệ thống ống dẫn khí và chất lỏng.

Thông số kỹ thuật chung

– Kích cỡ van : 25A – 300A

– Chất liệu van : Inox 304 – 316, Nhựa UPVC – PVC – CPVC, Gang GG25

– Môi trường làm việc : Nước, nước thải, khí, hơi, chất lỏng, dầu, bột, xi măng…

– Nhiệt độ làm việc : – 10 – 180 độ C

– Áp lực làm việc : PN16

– Kiểu kết nối : Lắp bích hoặc nối clam, hàn đối với dòng van bướm vi sinh

– Tiêu chuẩn mặt bích kết nối : JIS10K, BS PN16, ANSI, DIN

– Kiểu đóng mở : Tay gạt

– Thương hiệu : Chenguan, Wonil, Kitz, SW

– Xuất xứ : Trung Quốc, Hàn Quốc, Nhật Bản, Đài Loan

Cấu tạo

Van bướm inox tay gạt bao gồm các thành phần sau:

Cánh van: Là thành phần chính của van bướm tay gạt. Thường được làm bằng vật liệu chịu được áp suất, hóa chất và nhiệt độ như thép không gỉ, đồng thau, gang, nhôm, PVC,… Tấm van có hình dạng hình tròn và được gắn trên một trục ở trung tâm của ống dẫn.

Trục van: Là một thanh kim loại được gắn vào cánh van, nó giữ cho cánh van xoay trên trục và điều khiển lưu lượng chất lỏng hoặc khí đi qua ống.

Tay gạt: Là một cần gạt nhỏ được gắn trên trục van để điều khiển cánh van xoay. Khi người sử dụng xoay tay gạt, trục van và cánh van sẽ xoay theo và mở hoặc đóng khe hở giữa van và ống dẫn.

Hệ thống khớp nối: Là thành phần giữa cánh van và ống dẫn. Hệ thống này cho phép cánh van xoay trên trục trung tâm của ống và đóng kín hoàn toàn khe hở giữa van và ống khi van được đóng.

Bộ kẹp: Là thành phần giữ chặt van bướm inox tay gạt trên ống dẫn để đảm bảo rằng nó không bị di chuyển hoặc rơi ra khỏi ống dẫn.

Ngoài ra, van bướm inox tay gạt còn có thêm các thành phần như động cơ, sensor hoặc các thiết bị điều khiển để tự động hóa hoạt động của van trong một số ứng dụng.

Nguyên lý hoạt động

Nguyên lý hoạt động của van bướm gang tay gạt dựa trên việc điều chỉnh lưu lượng chất lỏng hoặc khí thông qua ống dẫn bằng cách xoay cánh van để mở hoặc đóng khe hở giữa van và ống.

Khi tay gạt được xoay, trục van và cánh van sẽ xoay theo trục trung tâm của ống dẫn. Khi cánh van xoay đến góc mở lớn hơn, khe hở giữa van và ống sẽ mở rộng và cho phép lưu lượng chất lỏng hoặc khí đi qua ống tăng lên. Ngược lại, khi cánh van xoay đến góc đóng hẹp hơn, khe hở giữa van và ống sẽ thu hẹp và hạn chế lưu lượng chất lỏng hoặc khí đi qua ống.

Các van bướm gang tay gạt có thể được điều khiển bằng tay thông qua tay gạt hoặc tự động bằng cơ điện tử. Khi được điều khiển bằng cơ điện tử, các van có thể được kết nối với các thiết bị điều khiển để điều chỉnh lưu lượng chất lỏng hoặc khí tự động, tùy thuộc vào các yêu cầu ứng dụng cụ thể.

Phân loại van bướm tay gạt

Van bướm tay gạt là một loại van bướm được sử dụng rộng rãi trong các ứng dụng công nghiệp, xây dựng, thủy lợi, cấp thoát nước, và hệ thống xử lý chất thải. Tùy thuộc vào vật liệu sản xuất và cơ chế hoạt động, van bướm tay gạt có thể được phân loại thành các loại sau:

Gang

Van bướm gang tay gạt gang là loại van được sản xuất từ vật liệu gang, có khả năng chống mài mòn và chịu được các điều kiện khắc nghiệt của môi trường công nghiệp. Van bướm tay gạt gang thường được sử dụng trong các ứng dụng trong xử lý nước, thủy lợi, và cấp thoát nước.

Tuy nhiên, do vật liệu gang có khả năng chịu được áp lực cao hơn so với các loại vật liệu khác, van bướm tay gạt gang thường được sử dụng trong các ứng dụng có áp lực nước lớn và được yêu cầu đảm bảo tính bền vững và độ tin cậy cao.

Cần lưu ý rằng, để đảm bảo hiệu quả và độ an toàn trong quá trình sử dụng, việc lựa chọn, lắp đặt và bảo trì van bướm tay gạt gang cần được thực hiện theo các tiêu chuẩn kỹ thuật và hướng dẫn của nhà sản xuất và chuyên gia kỹ thuật.

Inox

Van bướm tay gạt inox được làm từ chất liệu inox, vì tính chất chống ăn mòn và độ bền cao của inox. Thiết bị chịu được áp lực cao và khả năng chống ăn mòn tốt. Đây là những tính năng quan trọng giúp van bướm tay gạt inox được sử dụng trong nhiều ứng dụng công nghiệp khác nhau.

Nhựa

Van bướm tay gạt nhựa thường được làm từ các chất liệu nhựa cao cấp, như PVC uPCC…với độ bền cao, chịu được áp lực cao và khả năng chống ăn mòn tốt. Chúng thường có giá thành thấp hơn so với các loại van chất liệu khác và được sử dụng rộng rãi trong các ứng dụng công nghiệp.

Những lưu ý khi sử dụng van bướm tay gạt

Lựa chọn loại van phù hợp với ứng dụng: Các loại van bướm tay gạt có kích thước, chất liệu và tính năng khác nhau, do đó cần chọn loại van phù hợp với ứng dụng cụ thể của bạn.

Lắp đặt đúng cách: Van cần được lắp đặt đúng cách để đảm bảo hoạt động hiệu quả và tránh rò rỉ. Nên lắp đặt van theo hướng dẫn của nhà sản xuất và sử dụng phụ kiện lắp đặt chính hãng.

Kiểm tra định kỳ: Kiểm tra định kỳ để đảm bảo rằng nó vẫn hoạt động tốt và không có vết nứt hoặc rò rỉ nào. Nên kiểm tra van ít nhất mỗi năm một lần hoặc theo yêu cầu của nhà sản xuất.

Vệ sinh định kỳ: Van bướm tay gạt cần được vệ sinh định kỳ để đảm bảo rằng không có bất kỳ chất bẩn nào bám trên van. Nên vệ sinh van theo hướng dẫn của nhà sản xuất và sử dụng các chất tẩy rửa an toàn cho van.

Hướng dẫn lắp đặt van bướm tay gạt

Để lắp đặt van bướm tay gạt, bạn cần chuẩn bị các công cụ cần thiết như bulong, vít, keo dính ống và các phụ kiện khác theo yêu cầu của nhà sản xuất.

Kiểm tra và xác định vị trí lắp đặt: Trước khi bắt đầu lắp đặt van, bạn cần kiểm tra và xác định vị trí lắp đặt của van trên đường ống dẫn. Đảm bảo rằng vị trí lắp đặt phù hợp với thiết kế hệ thống và đảm bảo tiếp cận dễ dàng cho việc bảo trì và sửa chữa sau này.

Bắt đầu lắp đặt van bướm tay gạt bằng cách đưa đầu ống vào trong mối nối đầu của van. Sau đó, bạn cần sử dụng các phụ kiện như bulong và vít bắt van chặt vào ống dẫn.

Kiểm tra và thử nghiệm: Sau khi lắp đặt, bạn cần kiểm tra và thử nghiệm van bướm tay gạt để đảm bảo rằng nó hoạt động đúng cách và không có vết rò rỉ

Địa chỉ mua van bướm tay gạt chính hãng

Nếu bạn cần tìm mua van bướm tay gạt chính hãng, bạn có thể tìm kiếm đến chung tôi. Tuấn Hưng Phát tự hào là đơn vị cung cấp van công nghiệp uy tín và có chất lượng tốt trên thị trường. Luôn đảm bảo rằng bạn nhận được sản phẩm chính hãng và đáp ứng được nhu cầu của mình.
