Y lọc đồng lắp ren

Y lọc đồng lắp ren

Mua hàng: 0865.930.368

Đánh giá

Thông số sản phẩm

  • Kích cỡ: DN15, DN20, DN25, DN32, DN40, DN50
  • Chất liệu: Đồng, đồng thau
  • Kết nối: Lắp ren
  • ÁP lực làm việc: PN10, PN16, PN20
  • Nhiệt độ làm việc:  -10 đến 100 độ C
  • Môi trường làm việc: Nước, khí, hơi, chất lỏng, xăng dầu..
  • Bảo hành: 12 tháng
  • Tình trạng hàng: Có sẵn

Giới thiệu về Y lọc đồng lắp ren

  • Y lọc đồng lắp ren được làm từ chất liệu đồng thau, có kích thước nhỏ từ DN15 đến DN50 nên được kết nối với đường ống bằng kiểu lắp ren.
  • Y lọc đồng lắp ren là thiết bị rất quan trọng trong đường ống hệ thống nước, khí, chất lỏng.... từ các công trình dân dụng đến nhà máy, khu công nghiệp. Y lọc là thiết bị giúp bảo vệ hệ thống đường ống như van bướm, van bi, van cổng... Y lọc có nhiệm vụ lọc rác, cặn để lưu chất đi qua đường ống hoạt động ổn định.

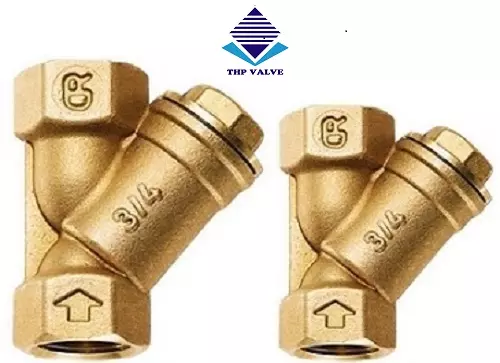

Lọc y bằng đồng lắp ren

Cấu tạo của Y lọc đồng lắp ren

Y lọc đồng lắp ren được cấu tạo từ 3 bộ phận chính gồm:

  • Phần thân: Được chế tại từ đồng, đồng thau, 2 đầu thiết kế ren trong giúp dễ dàng kết nối với đường ống
  • Phần lưới lọc: Là bộ phận nằm bên trong thân van, có nhiệm vụ lọc và giữ phần lưu chất cặn, rác ... lưới lọc thường được chế tạo từ inox chống ăn mòn
  • Nắp van: Là bộ phận có thể tháo rời một cách dễ dàng, có lớp đệm bằng gioăng cao su tránh rò rỉ lưu chất ra bên ngoài. Khi dòng chảy đi qua lưu chất một thời gian nhất định bộ phận lưới lọc sẽ lọc đầy rác, cặn...khi đó chúng ta cần tháo nắp van ra để lấy rác, cặn.. đồng thời vệ sinh phần lưới lọc để lưu chất dễ dàng đi qua.

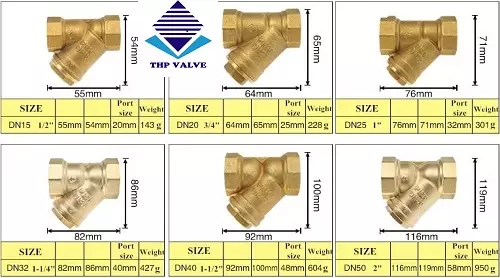

Y lọc đồng lắp ren

Thông số kỹ thuật y lọc đồng lắp ren

Thông số sản phẩm

  • Kích cỡ: DN15, DN20, DN25, DN32, DN40, DN50
  • Chất liệu: Đồng, đồng thau
  • Kết nối: Lắp ren
  • ÁP lực làm việc: PN10, PN16, PN20
  • Nhiệt độ làm việc:  -10 đến 100 độ C
  • Môi trường làm việc: Nước, khí, hơi, chất lỏng, xăng dầu..
  • Bảo hành: 12 tháng
  • Tình trạng hàng: Có sẵn

kho_2

Các loại y lọc chúng tôi đang cung cấp hiện nay

Ngoài Y lọc đồng chúng tôi còn cung cấp các dòng y lọc khác bao gồm:

Y lọc gang mặt bích Wonil

Thông số kỹ thuật y lọc gang mặt bích Wonil

  • Model: WST-1
  • Thân van: Gang dẻo.
  • Lưới lọc: Inox304
  • Môi trường sử dụng: Nước, dung dịch.
  • Áp lực sử dụng: 1.6 MPa.
  • Áp lực test: 2.0 MPa.
  • Nhiệt độ sử dụng: Max 80ºC.
  • Kết nối: Bích Jis10K.
  • Kích cỡ: DN50 - DN600
  • Bảo hành: 12 tháng
  • Thương hiệu: Wonil
  • Xuất xứ Hàn Quốc
  • Tình trạng hàng: Có sẵn

Y lọc gang

Y lọc inox mặt bích Wonil

Thông số kỹ thuật y lọc inox mặt bích Wonil

  • Model: WBST-2S
  • Thân van: Inox 304, 316
  • Lưới lọc: Inox304
  • Môi trường sử dụng: Nước, dung dịch.
  • Áp lực sử dụng: 1.6 MPa.
  • Áp lực test: 2.0 MPa.
  • Nhiệt độ sử dụng: Max 220ºC.
  • Kết nối: Bích Jis10K.
  • Kích cỡ: DN50 - DN600
  • Bảo hành: 12 tháng
  • Thương hiệu: Wonil
  • Xuất xứ Hàn Quốc
  • Tình trạng hàng: Có sẵn

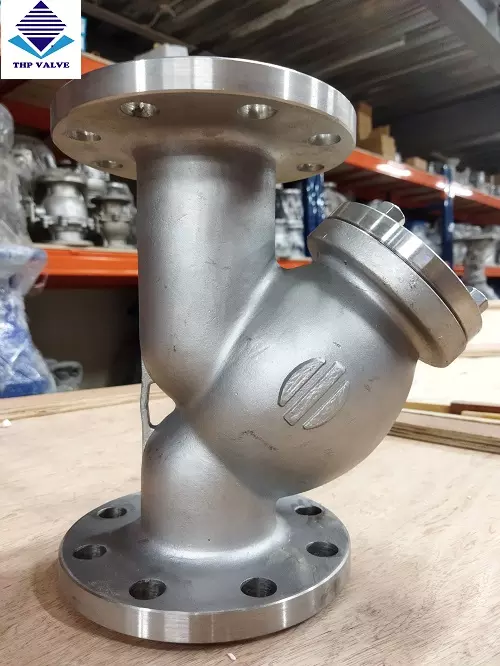

y-loc-inox-vonil

Xem thêm: Y lọc

Địa chỉ mua y lọc ren đồng

Tuấn Hưng Phát với hơn 12 năm kinh nghiệm trong lĩnh vực cung cấp van công nghiệp, luôn là địa chỉ tin cậy hàng đầu với Quý khách hàng. Sản phẩm chúng tôi cung cấp luôn đảm bảo về chất lượng, chế độ bảo hành và giá cả tốt nhất. Với phương châm: Chất lượng - Dịch vụ tạo nên thương hiệu, Tuấn Hưng Phát luôn làm hài lòng tất cả Quý khách hàng đến với chúng tôi!

Liên hệ Hotline / Zalo: 0865930368 Hoặc Email: mui@tuanhungphat.vn để nhận tư vấn và báo giá nhanh nhất về sản phẩm.



VPGD: Số 25, LK 13, KĐT Xa La, Phường Phúc La, Quận Hà Đông, TP Hà Nội

Kho tổng: Xã Đại Áng, Huyện Thanh Trì, TP Hà Nội
