Khái quát về van bướm điều khiển bằng điện
Van bướm điều khiển bằng điện là dòng van bướm đóng mở tự động nhờ sự dụng bộ điện thông qua nguồn điện cấp cho bộ điện được gắn phía trên, van sử dụng các dòng điện thông dụng như: 220v, 24v, 380v để điều khiển đóng mở tự động, tích hợp hệ thống tủ điều khiển PLC tối đa chi phí nhân công và vận hành đóng mở chính xác nhất.
Thông số kỹ thuật van bướm điều khiển bằng điện
- Chất liệu:
- Thân van: Gang, inox 304, inox 316, nhựa PVC, UPVC,CPVC
- Cánh van: Inox 304, 316
- Kích thước: DN40, DN50, DN65, DN80, DN100, DN125, DN150. DN200, DN250. DN300, DN350, DN400, DN500. DN600, DN700 đến DN2000
- Gioăng làm kín: EPDM, PTFE
- Nhiệt độ làm việc: -10 _90 độ C với gioăng EPDM, -10_108 độ C với gioăng PTFE
- Áp lực làm việc: 10bar, 16bar, 25bar
- Điện áp vận hành: 220V, 24V, 380V – 50 Hz
- Chức năng điều khiển: On / Off , điều khiển tuyến tính
- Kết nối: Wafer, Lug, Flange
- Hãng sản xuất: Kosaplus, Haitima
- Xuất xứ: Hàn Quốc, Đài Loan
- Bảo hành: 12 tháng
Một số loại van bướm điều khiển bằng điện thường được sử dụng
Tùy vào từng môi trường sử dụng khác nhau thân van bướm điều khiển bằng điện sẽ được sử dụng bằng những chất liệu tương thích để phù hợp nhất với công năng của nó. Sau đây mình sẽ giới thiệu tới các bạn những loại van bướm điều khiển bằng điện được sử dụng phổ biến tại các công trình, nhà máy hiện nay.
Van bướm thân gang điều khiển bằng điện
Thông số kỹ thuật
- Chất liệu thân van: Gang dẻo GC200
- Cánh van: SUS 304, 316
- Kích thước: Từ DN40 đến DN2000
- Áp lực làm việc: PN16
- Áp lực tes: 21bar
- Kết nối: Wafer
- Nhiệt độ hoạt động: 0 _ 180 độ C
- Nguồn điện: 220vAC, 24vDC, 380vAC
- Đóng mở: On/Off, Tuyến tính
- Tiêu chuản: Ip67
- Xuất xứ: Kosaplus Hàn Quốc/ Haitima Đài Loan
- Bảo hành: 12 tháng
- Giấy tờ nhập khẩu: Đầy đủ Co, Cq…kèm theo
Lưu ý: Loại van gang điều khiển bằng điện chỉ dùng cho hệ thống nước sạch cơ chế vận hành đóng mở từ 5 _ 30s, chất liệu gang dẻo có độ bền cao và chịu áp lực tốt ( tùy từng kích cỡ ).
Van bướm inox điều khiển bằng điện
Thông số kỹ thuật
- Chất liệu thân van: Toàn thân Inox 304/ Inox 316
- Gioăng làm kín: PTFE
- Kích thước: Từ DN50 đến DN2000
- Áp lực làm việc: 16bar
- Nhiệt độ hoạt động: 0 _ 180 độ C
- Kết nối: Wafer
- Nguồn điện: 220vAC, 24vDC, 380vAC
- Đóng mở: On/Off, Tuyến tính
- Tiêu chuản: Ip67
- Kosaplus Hàn Quốc/ Haitima Đài Loan
- Bảo hành: 12 tháng
- Giấy tờ nhập khẩu: Đầu đủ CO,CQ.. kèm theo
Lưu ý: Van bướm Inox điều khiển bằng điện thường dùng cho các hệ thống nước thải. Chất liệu SUS 304 và SUS 316 phù hợp cho các môi trường hóa chất ăn mòn, axit nhẹ và bazo. Loại van này còn được sự dung nhiều trong các môi trường nước muối, nước biển, hay các tập chất dễ ăn mòn.

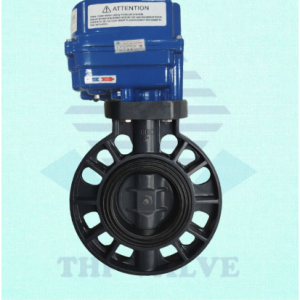

Van bướm nhựa điều khiển bằng điện
Thông số kỹ thuật
- Chất liệu thân van: Nhựa UPVC, CPVC
- Gioăng làm kín: PTFE / EPDM
- Kích thước: Từ DN50 đến DN2000
- Áp lực làm việc: 150 PSI
- Nhiệt độ hoạt động: Max 60độ C
- Kết nối: Lug
- Nguồn điện: 220vAC, 24vDC, 380vAC
- Đóng mở: On/Off, Tuyến tính
- Tiêu chuản: Ip67
- Kosaplus Hàn Quốc/ Haitima Đài Loan
- Bảo hành: 12 tháng
- Giấy tờ nhập khẩu: Đầy đủ CO,CQ.. kèm theo
Lưu ý: Van bướm nhựa chịu áp lực thấp hơn so với các loại van gang hay inox nên thường được sử dụng trong môi trường hóa chất. Tùy vào chất lượng nhựa và gioăng làm kín, van bướm nhựa điều khiển bằng điện có thể dung cho môi trường axit đậm đặc.

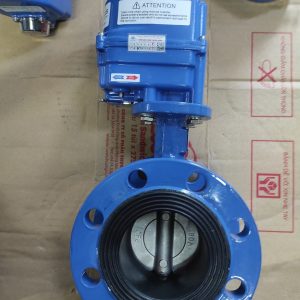

Van bướm hai mặt bích điều khiển bằng điện
Thông số kỹ thuật
- Kích cỡ: DN 100 đến DN1000
- Chất liệu : Thân gang, cánh inox SUS304
- Gioăng làm kín: FPDM
- Áp lực làm viêc: 16bar
- Nguồn điện: 220vAV, 24vDC. 380vAC
- Đóng mở: On / Off. Tuyến tính
- Bảo hành: 12 tháng
- Giấy tờ nhập khẩu: Đầy đủ Co, Cq..kèm theo
Lưu ý: Van bướm hai mặt bích điều khiển bằng điện thường được sự dụng trong các hệ thống nhà máy nước, nhiệt điện, thủy điện.
Chúng ta cùng đi tìm hiểu thêm xem van bướm điều khiển bằng điện là gì ?
Van bướm điều khiển bằng điện là van bướm được kết nối với bộ điều khiển điện để đóng mở thay vì sử dụng sức lao động thủ công . Loại van này có ưu điểm giúp hạn chế sức lực con người, kiểm soát hệ thống dòng chảy một cách tự động và thông minh.
Cấu tạo van bướm điều khiển bằng điện
Van bướm điều khiển bằng điện được cấu tạo từ hai bộ phận chính là: Van bướm và bộ điện
Bộ điện điều khiển
Bộ điện sẽ quyết đinh đến tính năng hoạt động của van. Tùy vao từng bộ điện mà chúng ta có thể điều khiển đóng mở On/Off hay tuyến tính.
Bộ điện điều khiển thường sử dụng điện áp : 220vAC, 24vDC, 380vAC
Bộ điện điều khiển thường được làm từ chất liệu nhựa hoặc hợp kim, đảm bảo tiêu chuẩn Ip67, có công suất phù hợp với từng kích cỡ van để đảm bảo hoạt động tối ưu nhất. Các loại bộ điện đều được thiết kế với cả phần tay quay để vận hành trong trường hợp mất điện đột xuất. Khi lắp cùng van bướm ta có van bướm điện tay quay
Van bướm
Phần van bướm sử dụng lắp bộ điện điều khiển sẽ được tháo phần tay quay hoặc tay gạt. Chất liệu của van bướm sẽ tùy thuộc vào môi trường sử dụng . Các loại van bướm thường được sử dụng là van bướm gang, van bướm inox và van bướm nhựa. Khi lắp cùng bộ điện chúng ta sẽ có những sản phẩm :
- Van bướm gang điều khiển điện
- Van bướm inox điều khiển điện
- Van bướm nhựa điều khiển điện
Nguyên lý hoạt động của van bướm điều khiển bằng điện
Nguyên lý hoạt động của van bướm điều khiển bằng điện tương đối đơn giản và thao tác dễ dàng. Lúc đầu khi van đang ở trạng thái đóng, chỉ cần cấp nguồn điện vào động cơ điều khiển sẽ quay và kéo theo trục van mở ra. Khi hết hành trình van sẽ mở hoàn toàn, khi đó trong bộ điều khiển điện có công tắc hành trình sẽ ngắt điện áp cung cấp. Mô tơ dừng hoạt động và van sẽ ở trạng thái mở hoàn toàn.
Để điều khiển van đóng lại chúng ta đảo chiều nguồn điện đang cấp , khi đó mô tơ sẽ chuyển động ngược lại và van từ từ đóng lại. khi đó van đóng hoàn toàn, bộ điều khiển điện có công tắc hành trình sẽ ngắt điện áp cung cấp. Mô tơ dừng hoạt động và van sẽ ở trạng thái đóng hoàn toàn.
Phân loại van bướm điều khiển bằng điện
Van bướm điều khiển bằng điện được chia thành hai loại chính là : Van bướm điều khiển điện On/Off và van bướm điều khiển điện tuyến tính.
Van bướm điều khiển điện On/Off
Van bướm điều khiển điện On/Off chỉ có thể ở một trong hai trạng thái đó là van đóng hoàn toàn và van mở hoàn toàn. Bộ điện sử dụng công tắc hành trình để điều khiển van , đóng ngắt nguồn điện cung cấp.
Van bướm điều khiển bằng điện thường được sử dụng khá thông dụng do chất lượng và giá thành tốt. Dòng van này thường được sử dụng ở các hệ thống nhà máy nước sạch, nước thải và hệ thống phòng cháy chữa cháy.
Van bướm điều khiển điện tuyến tính
Van bướm điều khiện điện tuyến tính có thể mở một góc nhất định giúp tiết lwuu dòng chảy của lưu chất. Loại van này sử dụng tín hiệu điều khiển 0-10V, 4~12mA tương ứng với góc độ mở từ 0 đến 90 độ của van.
Một số ưu, nhược điểm của van bướm điều khiển bằng điện
Ưu điểm:
- Van vận hành tự động, có thể đóng mở từ xa thay vì dung sức của con người, có thể vận hành van ở những vị trí mà con người không thể đến được như trên cao hay không gian hẹp
- Sử dụng trong nhiều hệ thống môi chất như nước, dầu khí hay hóa chất
- Van có khả năng chống nước tốt, có độ bền cao, tiêu chuẩn Ip67
- Tốc độ đóng mở chậm có thể tránh các hiện tượng búa nước xảy ra trong cá trường hợp đóng van nhanh
- Có thể sử dụng trong các hệ thống kích thước lớn
- Có thể sự dụng các loại điện áp khác nhau 220vAC, 24vDC hay 380vAC
Nhược điểm:
- Phụ thuộc vào nguồn điện áp cung cấp, mất điện phải vận hành bằng tay
- Giá thành cao hơn van bướm điều khiển khí nén
- Tốc độ đóng mở van tương đối chậm
- Không phù hợp với kích thước đường ống nhỏ ( đường ống nhỏ thường sử dụng van bi )
