Van bi inox mặt bích điều khiển khí nén

Van bi inox mặt bích điều khiển khí nén

Inox - Thép
Mã sản phẩm: 0865.930.368

Mua hàng: 0865.930.368

Đánh giá

Thông số kỹ thuật

  • Kích cỡ: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 đến DN 200
  • Chất liệu:

- Thân van: Inox 304, Inox 316

- Bộ chuyền động khí nén: Hợp kim nhôm

  • Kết nối: Mặt bích
  • Tiêu chuẩn: Jis10k, BS PN10, BS PN16, ASIN
  • Áp lực làm việc: PN10, PN16
  • Nhiệt độ làm việc: từ 0 đến 220 độ C
  • Tiêu chuẩn bộ khí: IP67
  • Kiểu tác động: tác động đơn và tác động kép
  • Kiểu đóng mở: On/Off hoặc Tuyến tính
  • Môi trường sử dụng: Chất lỏng, lò hơi, khí...
  • Thương hiệu: Kosaplus / Haitima
  • Xuất xứ: Korea / Taiwan
  • GIấy tờ: Đầy đủ chứng chỉ nhập khẩu CO, CQ, Backinglist..
  • Tình trạng hàng: Có sẵn số lượng lớn

Giới thiệu van bi inox mặt bích điều khiển khí nén

Van bi inox mặt bích điều khiển khí nén là loại van sử dụng khí nén để điều khiển đóng mở van tự động một cách nhanh chóng. Ngày nay công nghệ tự động hóa phát triển mạnh thì van bi điều khiển khí nén đã được sử dụng rộng rãi trong các hệ thống công nghiệp, nông nghiệp.

Thân van được làm từ chất liệu inox 304, 316 giúp van có độ bền cao, có thể chịu được nhiệt độ cao và áp lực lớn. Đầu khí nén được làm bằng hợp kim nhôm mạ tĩnh điện, tiêu chuẩn IP67 chống nước và bụi bẩn. Van đóng mở nhanh (1 - 3s) theo cơ chế on/off và đóng mở tuyến tính theo góc mở.  Van bi inox mặt bích điều khiển khí nén được chúng tôi nhập khẩu từ các nhà máy lớn tại các nước có thế mạnh về tự động hóa như Hàn Quốc, Đài Loan. Tại thị trường Việt Nam, chúng tôi là đơn vị độc quyền phân phối dòng sản phẩm van bi điều khiển khí nén thương hiệu Kosaplus của Hàn Quốc và Haitima của Đài Loan.

Van bi bích kosaplus 1

Thông số kỹ thuật van bi inox mặt bích điều khiển khí nén

  • Kích cỡ: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 đến DN 200
  • Chất liệu:

- Thân van: Inox 304, Inox 316

- Bộ chuyền động khí nén: Hợp kim nhôm

  • Kết nối: Mặt bích
  • Tiêu chuẩn: Jis10k, BS PN10, BS PN16, ASIN
  • Áp lực làm việc: PN10, PN16
  • Nhiệt độ làm việc: từ 0 đến 220 độ C
  • Tiêu chuẩn bộ khí: IP67
  • Kiểu tác động: tác động đơn và tác động kép
  • Kiểu đóng mở: On/Off hoặc Tuyến tính
  • Môi trường sử dụng: Chất lỏng, lò hơi, khí...
  • Thương hiệu: Kosaplus / Haitima
  • Xuất xứ: Korea / Taiwan
  • GIấy tờ: Đầy đủ chứng chỉ nhập khẩu CO, CQ, Backinglist..
  • Tình trạng hàng: Có sẵn số lượng lớn

Cấu tạo van bi inox mặt bích điều khiển khí

Van bi inox mặt bích điều khiển khí nén được cấu tạo từ 2 bộ phận chính gồm: Van bi và bộ chuyển động khí nén. Chúng ta sẽ cùng tìm hiểu để rõ hơn về cấu tạo từng bộ phận của van bi mặt bích điều khiển khí nén qua phân tích dưới đây:

Van bi

Là một loại van công nghiệp được dùng để đóng mở, điều tiết chấn lưu dòng chảy. Cấu tạo gồm: Thân van, bi van, trục van, vòng làm kín. Van bi có nhiều loại được thiết kế sản xuất với nhiều mục đích và ứng dụng trong nhiều môi trường khác nhau. Loại van dùng để lắp bộ điều khiển khí nén phải có tán tiêu chuẩn kết nối ISO 5211. , cùng với tiêu chuẩn kết nối của mọi loại thiết bị chuyền động bằng khí nén. Ngoài ra loại van bi này còn được thiết kế với mo men soắn nhất  có thể ( Lực xoay viên bi + lực ma sát của trục van )

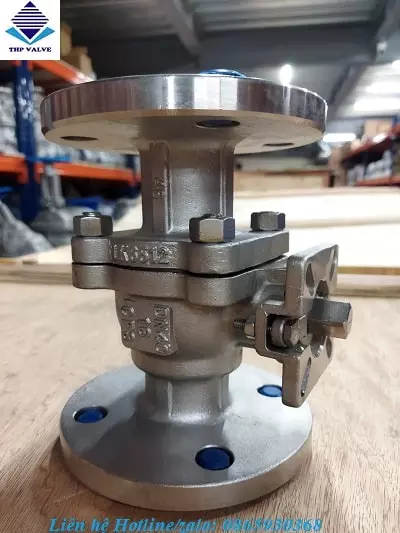

Van bi bích có tán

Tìm hiểu chi tiết về cấu tạo của van bi

  • Thân van: Được làm từ chất liệu inox 304 , inox 316, phần này được đúc thêm tán để lắp bộ điều khiển khí nén và mặt bích để kết nối với đường ống. Thân van có thể chịu được áp lực từ PN10 đến PN40 tùy vào từng chất liệu.
  • Bi van: Là chi tiết quan trọng của van, được làm bằng inox có lỗ xuyên tâm, đường kính lỗ bằng đường kính của đường ống.  Khi van mở hoàn toàn thì lưu chất đi qua van không bị cản trở giúp bảo toàn lưu lượng.
  • Trục van: Được làm từ thép không gỉ inox 304, inox 316 có tác dụng kết nối với bộ điều khiển. Đây có thể hiểu là bộ phận truyền lực của van.
  • Vòng làm kín: Hay còn gọi là gioăng đệm được làm từ các chất liệu như teflon  ( PTFE ) hoặc cao su ( EPDM ).  Vòng làm kín có chức năng chống rò rỉ khi van đóng hoàn toàn.

Trong bài viết này chúng ta chỉ tìm hiểu tổng quan về van bi inox mặt bích điều khiển khí nén, để hiểu rõ hơn về các loại van bi các bạn có thể tham khảo kỹ hơn loại van này qua bài viết Van bi được mình trình bày khá chi tiết và tỉ mỉ.

Bộ chuyển động khí nén

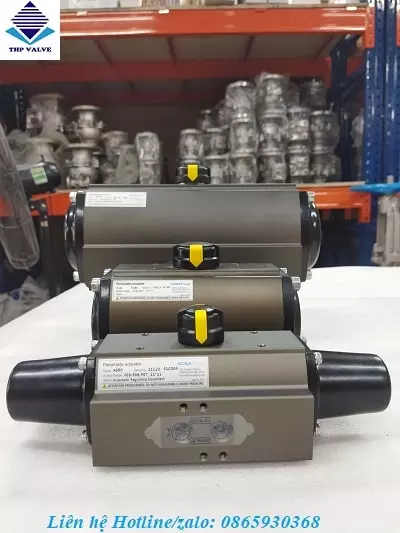

Bộ điều khiển khí nén

Bộ chuyển động khí nén hay còn gọi tắt là bộ khí tên gọi tiếng anh Pneumatic actuator là thiết bị quan trọng của van điều khiển khí nén có hai loại cơ bản như sau:

  • Loại thứ nhất: Sử dụng áp suất khí nén để tạo ra lực đẩy tịnh tiến theo phương thẳng đứng. Loại này thường được sử dụng trên các dòng van cầu, van màng, van dao...
  • Loại thứ hai: Sử dụng áp suất của khí nén để tạo ra lực quay góc 1/4  ( Góc 90 độ ). Loại này được sử dụng phổ biến trên các loại van có góc quay 90 độ như van bi, van bướm...

Ở bài viết này mình sẽ đề cập đến loại hai dùng cho van bi điều khiển khí nén nhé!

Ở loại này chúng ta có 2 dạng: tác động đơn (Single acting ) và tác động kép ( Double acting ) cả 2 đều có cấu tạo giống nhau, chỉ khác ở dạng tác động đơn có tích hợp thêm các lò xo, dạng tác động kép thì không.

Cấu tạo bộ chuyển động khí nén dạng quay tương tự một xilanh khí nén, để hiêu rõ hơn chúng ta cùng phân tích về từng bộ phận của bộ khí nén.

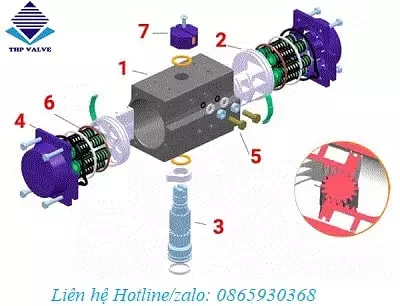

Cấu tạo bộ khí nén

Thông qua hình ảnh chúng ta có thể nhận ra cấu tạo của bộ điều khiển khí nén, cùng tìm hiểu chi tiết hơn về từ chi tiết cụ thể sau:

  1. Thân bộ truyền: Là bộ phận chứa các bộ phận khác và đóng vai trò như một xilanh. Được làm từ từ hợp kim nhôm mạ tĩnh điện, chịu được áp suất lớn. Bề ngoài được phủ một lớp sơn để chống lại sự ăn mòn từ môi trường bên ngoài.
  2. Piston: Là bộ phận chịu áp suất khí nén và sinh ra chuyển động tính tiến thẳng. Được chế tạo từ hợp kim ít bị ăn mòn về cơ học và phù hợp với cường độ chuyển động cao. Piston có các thanh răng để truyền động cho trục. Bộ điều khiển khí được tích hợp hai piston để tăng momen xoăn ( lực xoay ).
  3. Trục: Là bộ phận chuyển đổi từ chuyển đổi từ chuyển động tính tiến thắng thành chuyển động quay. Một đầu dùng để kết nối với bộ báo trạng thái on/off hoặc các phụ kiện khác. Trên thân trục được thiết kế các bánh răng để ăn khớp với bánh răng trên piston, đầu còn lại dùng để kết nối với trục van.
  4. Nắp đậy 2 đầu: Có tác dụng bịt kín bảo vệ các chi tiết bên trong và hạn chế hành trình của piston. Ngoài ra còn là nơi dùng để gắn lò xo.
  5. Ốc hãm hành trình quay trục: Khi chúng ta nới 2 ốc này ra thì góc quay của trục lớn hơn 90 độ. Khi vặn vào thì ốc quay của trục nhỏ hơn 90 độ. Hai ốc này để căn chỉnh trong trường hợp van đóng mở không hết.
  6. Lò xo: chi tiết này chỉ có trong bộ tác động đơn,lò xo có nhiệm vụ đẩy piston theo chiều ngược lại. Bộ khí nén tác động đơn có thể lắp 1 hoặc nhiều lò xo tùy theo thiết kế của nhà sản xuất hoặc phụ thuộc vào momen lực xoắn của các loại van. Van có momen xoắn càng nhỏ thì cần số lượng lò xo càng ít.
  7. Bộ báo trạng thái On/Off: Có thể thay thế bằng các phụ kiện khác như: công tắc giới hạn, bộ điều tiết khí nén tuyến tính...

Ngoài ra còn có các phụ kiện đi kèm để giúp van hoạt động trơn tru, bền bỉ và hoàn toàn tự động, hoặc cần thêm các chức năng đóng mở theo góc, lấy tín hiệu đóng mở on/off, chúng ta cần lắp thêm các thiết bị phụ tích hợp thêm vào sản phẩm như:

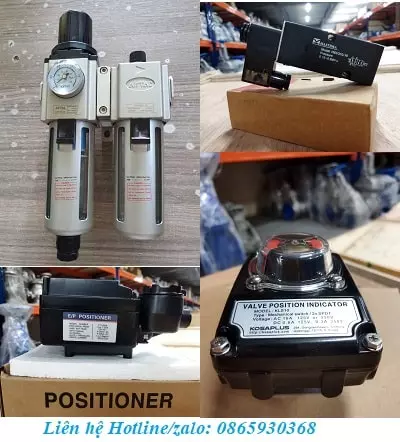

Phụ kiện khí nén

  • Van điện từ khí nén ( Soilenoid ) có nhiệm vụ phân chia khí nén và các buồng xilanh
  • Công tắc giới hạn ( Limit Switch box ) có chức năng lấy tín hiệu đóng/mở về tủ điện.
  • Bộ định vị tuyến tính khí nén ( Positioner ) có chức năng điều tiết khí nén giúp van có thể hoạt động đóng mở theo các góc độ khác nhau mà người sử dụng mong muốn.
  • Bộ tách nước ( Auto drain ) có chức năng tách nước ngưng tụ ra khỏi đường khí nén. Chống nước ngưng tụ trong xilanh.

Nguyên lý hoạt động của van bi inox mặt bích điều khiển khí nén

Van bi inox mặt bích điều khiển khí nén là loại van dùng áp suất của khí nén để làm di chuyển piston thông qua hệ thống bánh răng cung cấp lực momen soắn cho trục vít khiến trục van xoay một góc 90 độ. Như chúng ta đã tìm hiểu ở phần cấu tạo bộ khí nén thì có 2 dạng tác động đơn và tác động kép, sau đây chúng ta sẽ đi sâu và tìm hiểu nguyên lý hoạt động của 2 dạng này.

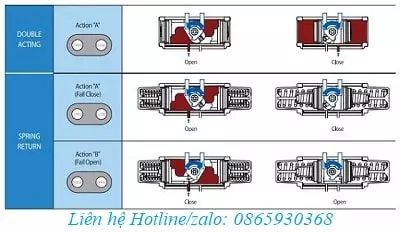

Nguyên lý hoạt động van bi khí nén kosaplus

Tác động đơn ( Single acting )

Có thể hiểu đơn giản đây là bộ điều khiển khí nén hoạt động nhờ một đường cấp khí nén, với cấu tạo đặc biệt bên trong xilanh khí nén giúp van hoạt động đóng/mở nhờ nguồn khí nén đưa vào, sau khi ngắn khí nén thì xilanh được trả về vị trí ban đầu nhờ lò xo đẩy lại.

Tác động kép ( Doubel acting )

Là dạng sử dụng 2 đường khí nén cấp vào, khi muốn điều khiển va đóng hoặc mở chúng ta cấp khí vào một đầu và nếu muốn van trở về trạng thái ban đầu thì cấp khí vào đầu còn lại.

Ưu nhược điểm của van bi inox mặt bích điều khiển khí nén

Ưu điểm

Van bi inox mặt bích điều khiển khí nén có khá nhiều ưu điểm nổi bật, cụ thể như sau:

  • Đóng mở nhanh  ( chỉ 1 đến 3s )
  • Bảo toàn được lưu lượng và áp suất chảy qua van
  • An toàn và thân thiện với môi trường nhờ sử dụng khí
  • Hoạt động đóng mở ở những vị trí mà con người không thể trực tiếp thao tác
  • Độ an toàn cao, không sợ chập cháy
  • Chịu được áp lực lớn và nhiệt độ cao
  • Sử dụng được trong nhiều môi trường môi chất khác nhau có tính chất ăn mòn như hóa chất, axit, muối...

Nhược điểm

Ngoài những ưu điểm kể trên, van bi inox mặt bích điều khiển khí nén cũng còn một số hạn chế như:

  • Kích thước van hạn chế
  • Không có van bi chất lượng gang
  • Giá thành tương đối cao so với van bướm

Lựa chọn van bi inox mặt bích điều khiển khí nén

Tùy theo nhu cầu sử dụng cân nhắc lựa chọn van bi inox mặt bích khí nén dạng tuyến tính hay dạng tác động đơn, tác động kép. Ngoài ra có thể lựa chọn thêm công tắc giám sát để theo dõi trạng thái đóng mở của van để báo về tủ điện.

Các dòng van bi điều khiển tự động có 2 loại: van bi điều khiển khí nén và van bi điều khiển điện, mỗi loại đều có những ưu nhược điểm riêng. Tùy vào nhu cầu cụ thể để chúng ta lựa chọn loại van phù hợp nhất. Ngoài ra còn có các van y xiên khí nén có thể điều khiển van đóng mở tự động bằng khí nén.

Ứng dụng của van bi inox mặt bích điều khiển khí nén

Là một trong những loại van công nghiệp thông dụng nhất hiện nay, van được ứng dụng vào các hệ thống đường ống và hệ thống tự động hóa như:

  • Xử lý nước sạch , nước thải, hóa chất
  • Chế biến thực phẩm, đồ uống nước giải khát, bia rượu...
  • Sử dụng trong các hệ thống khí gas, axit...

Van được sử dụng rất nhiều trong các hệ thống sản xuất đồ uống như: Bia, rượu, đường, sữa, nước giải khát. Các hệ thống dùng cho hóa chất viện hóa học, viện hóa chất...

Một số loại van bi inox mặt bích điều khiển khí nén mà chúng tôi đang cung cấp

Van bi inox mặt bích điều khiển khí nén Kosaplus / Korea

Van bi bích kosaplus

Thông số kỹ thuật

  • Kích cỡ: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 đến DN200
  • Chất liệu: inox304, inox316
  • Gioăng làm kín: PTFE
  • Nhiệt độ hoạt động: 10 đến 200 độ C
  • Áp lực làm việc: PN16
  • Kiểu lắp: Kết nối mặt bích
  • Áp khí nén: 3 đến 8bar
  • Tiêu chuẩn: IP67
  • Kiểu đóng mở: On/Off, tuyến tính
  • Xuất xứ: Kosaplus/ Korea
  • Giấy tờ: Đầy đủ giấy tờ nhập khẩu CO, CQ
  • Tình trạng hàng: Có sẵn số lượng lớn

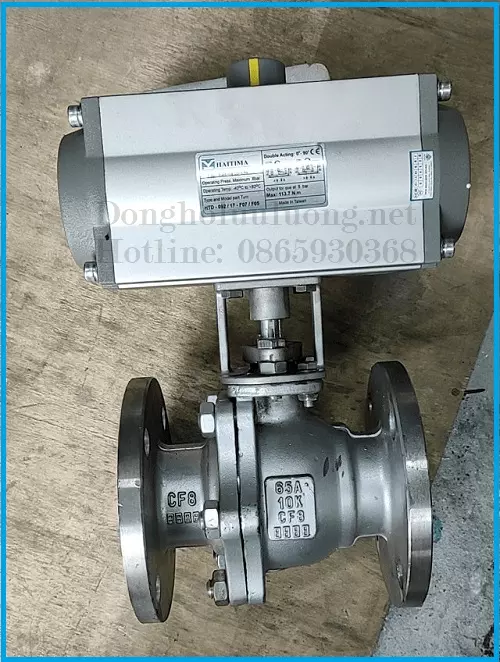

Van bi inox mặt bích điều khiển khí nén Haitima/Taiwan

Van bi bích khí nén haitima

Thông số kỹ thuật

  • Kích cỡ: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 đến DN200
  • Chất liệu: inox304, inox316
  • Gioăng làm kín: PTFE
  • Nhiệt độ hoạt động: 10 đến 200 độ C
  • Áp lực làm việc: PN16
  • Kiểu lắp: Kết nối mặt bích
  • Áp khí nén: 3 đến 8bar
  • Tiêu chuẩn: IP67
  • Kiểu đóng mở: On/Off, tuyến tính
  • Xuất xứ: Haitima/Taiwan
  • Giấy tờ: Đầy đủ giấy tờ nhập khẩu CO, CQ
  • Tình trạng hàng: Có sẵn số lượng lớn

Địa chỉ mua van bi inox mặt bích điều khiển khí nén uy tín

Công ty TNHH TM Tuấn Hưng Phát với hơn 12 năm kinh nghiệm trong lĩnh vực cung cấp vật tư thiết bị ngành nước, chúng tôi luôn là sự lựa chọn hàng đầy của Quý khách hàng. Với phương châm: Chất lượng - dịch vụ tạo thương hiệu, chúng tôi luôn đặt lợi ích của khách hàng là ưu tiên số 1 và luôn mang đến cho Quý khách hàng những sản phẩm với chất lượng tốt nhất, giá thành rẻ nhất.

Hiện nay, chúng tôi đang nhập khẩu và phân phối độc quyền các dòng van cơ, van điều khiển điện, van điều khiển khí nén, đồng hồ đo lưu lượng...của các hãng sản xuất nổi tiếng như Wonil, Kosaplus, Haitima, Woteck, Hansung từ Hàn Quốc và Đài Loan. Sản phẩm cam kết chất lượng, bảo hành 12 tháng, lỗi 1 đổi 1 do nhà sản xuất, đầy đủ giấy tờ nhập khẩu CO, CQ, giao hàng toàn quốc. Cung cấp van bi inox mặt bích điều khiển khí nén on/off, van bi inox mặt bích điều khiển khí nén tuyến tính.

Liên hệ ngay Hotline: 0865930368 (zalo) hoặc Email: mui@tuanhungphat.vn

VPGD: Số 25, LK 13, KĐT Xa La, Phúc La, Hà Đông, Hà Nội
