Van bi điện điều khiển tuyến tính

Van bi điện điều khiển tuyến tính là gì?

Van bi điện điều khiển tuyến tính tiếng anh có tên gọi là Modulating electric ball valve là dòng van chuyên dùng cho điều tiết lưu lượng dòng chảy. Điều khiển tuyến tính cho phép van đóng mở từ 10 độ, 20 độ đến 90 độ tùy vào yêu cầu của người sử dụng, van có thể xuất tín hiệu về tủ điện và điều khiển từ xa. Van bi điện thường được sử dụng trong các môi trường nước sạch, nước thải, hóa chất, khí nén, hơi dầu…Kích thước từ DN15 đến DN200.

Dòng van bi điện điều khiển tuyến tính hiện nay chúng tôi đang cung cấp của hãng Kosaplus / Hàn Quốc và Haitima / Đài Loan, nhập khẩu trực tiếp và phân phối độc quyền tại Việt Nam, bảo hành 12 tháng, giá tốt. Quý khách hàng cần tư vấn và báo giá về sản phẩm liên hệ theo hotline: 0865.930.368 hoặc Email: khai@tuanhungphat.vn để được giải đáp.

Thông số kỹ thuật van bi điện điều khiển tuyến tính

Thông số kỹ thuật

• Chất liệu: Inox 304, nhựa uPVC, cPVC, PVC
• Kích thước: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100
• Gioăng làm kín: EPDM, PTFE
• Kết nối: Mặt bích, ren, rắc có
• Tiêu chuẩn: JIS10K, BS, ANSI
• Điều khiển: Tuyến tính
• Điện áp: 220vAC, 24vDC, 380vAC
• Tín hiệu: Analog 4-20mA
• Cấp độ bảo vệ: IP67
• Áp lực làm việc: PN10, PN16, PN25
• Nhiệt độ làm việc: -20 đến 60 độ C ( đối với môi trường ) -20 đến 250 độ C ( đối với lưu chất )
• Thương hiệu: Kosaplus/ Haitima
• Xuất xứ: Hàn Quốc/ Đài Loan
• Bảo hành: 12 tháng
• Giấy tờ: Đầy đủ giấy tờ Co, Cq

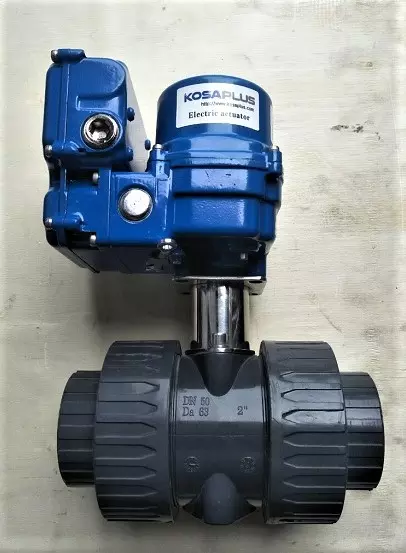

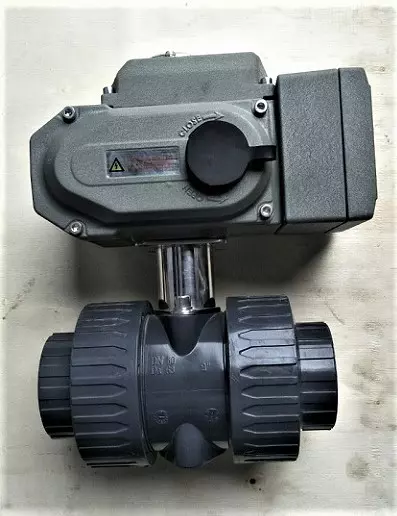

Hình ảnh van bi điện điều khiển tuyến tính

Mô tả van bi điện điều khiển tuyến tính

Cấu trúc của van bi điện điều khiển tuyến tính tương tự như các loại van bi điều khiển điện hiện có. Thiết bị bao gồm hai thành phần chính là thân van bi và bộ điều khiển điện tuyến tính.

Phần van bi cơ

Van bi cơ được sử dụng trong các dòng van bi phổ biến hiện nay với sự đa dạng về chất liệu như gang, nhựa và inox. Dòng van bi inox và van bi nhựa là hai loại phổ biến nhất.

Phần van bi cơ thường có tay gạt hoặc tay quay được tháo rời để tiết lộ trục van. Ngoài ra, cần thêm phần tán (gá lắp bộ điều khiển điện) để lắp bộ điều khiển điện tuyến tính.

Van bi cơ được kết nối trực tiếp vào đường ống thông qua các loại nối ren hoặc nối bích. Cũng có thể sử dụng nối hàn, nhưng loại này ít phổ biến và thường được sử dụng trong các dòng van bi vi sinh.

Lựa chọn chất liệu cho van bi cơ phụ thuộc vào nhu cầu sử dụng, đảm bảo tuân thủ các tiêu chuẩn kỹ thuật và phù hợp với mục đích sử dụng trong hệ thống lưu chất.

Phần bộ điều khiển điện tuyến tính

Bộ điều khiển điện tuyến tính đóng vai trò quan trọng trong việc tự động hóa điều khiển van. Nó hoạt động với nguồn điện có mức điện áp 220V, 24V, 380V và sử dụng tín hiệu điều khiển analog 4-20mA để điều khiển van thông qua hệ thống PLC hoặc trung tâm điều khiển.

Cơ cấu bên trong bao gồm các loại bảng mạch, bánh răng truyền động, công tắc giám sát hành trình, và bộ phận tuyến tính. Những thành phần này được bảo vệ bởi một vỏ hợp kim có lớp sơn bảo vệ chống rỉ từ bên ngoài.

Ngoài ra, bộ điều khiển điện còn được trang bị khả năng chống nước và bụi đạt tiêu chuẩn IP67, giúp bảo vệ bộ điều khiển tốt hơn và tăng tuổi thọ của nó lên nhiều lần.

Nguyên lý vận hành của van bi điện điều khiển tuyến tính

Van bi điện điều khiển tuyến tính có nguyên tắc vận hành chính như sau:

• Hoạt động tự động của van bi điện điều khiển tuyến tính dựa trên nguồn điện cung cấp cho bộ điều khiển điện.
• Để điều khiển van đóng mở và điều tiết, tín hiệu đầu vào cần được cấp cho van dưới dạng tín hiệu Analog 4-20mA hoặc 0-10V. Tín hiệu 4-20mA là phổ biến nhất hiện nay.
• Cánh van mở và đóng theo góc mở từ 0-90 độ, tương ứng với dải tín hiệu 4-20mA.
• Trong dải tín hiệu 4-20mA, van có thể được điều chỉnh theo yêu cầu. Với tín hiệu 4mA, van đóng hoàn toàn ở góc 0 độ, và với tín hiệu 20mA, van mở hoàn toàn ở góc 90 độ.
• Để điều chỉnh góc mở của van trong dải 4-20mA, ta có thể cấp tín hiệu từ hệ thống PLC hoặc bộ cấp nguồn sử dụng tín hiệu analog 4-20mA.

Tại sao nên lựa chọn van bi điện điều khiển tuyến tính

• Van bi điện điều khiển tuyến tính có khả năng điều tiết lưu lượng với độ chính xác tuyệt đối theo góc mở mong muốn
• Van bi điện điều khiển tuyến tính vận hành tự động hoàn toàn mà không cần thao tác con người, đảm bảo sự chủ động và điều khiển từ xa.
• Phong phú về nguồn cấp và kích thước: Các dòng van bi điều khiển điện tuyến tính đáp ứng đa dạng các hệ thống điện áp có sẵn trong nhà máy và doanh nghiệp, bao gồm 220V, 24V, 380V và 110V.
• Bên cạnh đó, bộ điều khiển tuyến tính cũng cung cấp đầy đủ kích thước cho các dòng van bi trong hệ thống hiện tại, từ DN15 đến DN200, đây là các kích thước cơ bản nhất của van bi.
• Van linh hoạt trong việc hoạt động trong nhiều môi trường: Thân van bi phía dưới có thể thay đổi, cho phép van hoạt động hiệu quả trong nhiều môi trường như nước, khí nén, hơi nóng, hóa chất và nhiều môi trường khác.
• Sự đa năng của van bi điều khiển điện: Ngoài khả năng điều tiết lưu lượng, van cũng có thể được sử dụng như các dòng van bi điều khiển điện ON/OFF để đóng hoặc mở van.
• Lắp đặt van dễ dàng: Van có thể được lắp đặt vào đường ống một cách tương đối dễ dàng. Do van không yêu cầu đồng bộ gắn liền, mà chỉ cần hai phần kết hợp vào nhau, việc lắp đặt trở nên không quá phức tạp.

Địa chỉ mua van bi điều khiển điện tuyến tính

Hiện nay, Tuấn Hưng Phát là đơn vị nhập khẩu và phân phối độc quyền các dòng van công nghiệp, van điều khiển điện, van điều khiển khí nén, đồng hồ đo nước điện từ… thương hiệu Wonil, Woteck, Hansung, Kosaplus, Haitima từ Hàn Quốc và Đài Loan. Liên hệ ngay hotline: 0865.930.368 Hoặc Email:khai@tuanhungphat.vn  để được tư vấn và báo giá nhanh nhất về sản phẩm mà Quý khách hàng đang quan tâm!

Tuấn Hưng Phát – Đối tác uy tín trong lĩnh vực cung cấp van công nghiệp. Chúng tôi đặc biệt chuyên về dòng van điều khiển, và khi đến với chúng tôi, quý khách sẽ được hưởng những đặc quyền sau đây:

1. Bảo hành kéo dài lên đến 24 tháng, đảm bảo sự an tâm và tin tưởng với sản phẩm.
2. Mỗi sản phẩm đều được kiểm định kỹ càng và có giấy tờ đầy đủ, đảm bảo chất lượng và nguồn gốc xuất xứ rõ ràng.
3. Chúng tôi cung cấp hỗ trợ vận chuyển, lắp đặt và có hình thức thanh toán linh động, nhằm mang lại sự thuận tiện và tiết kiệm thời gian cho quý khách.
4. Với diện tích kho rộng lên đến 12,000m2, chúng tôi đáp ứng mọi yêu cầu về mẫu mã, kích thước, chất liệu và kiểu kết nối của sản phẩm.

Để biết thông tin chi tiết về van bi điện điều khiển tuyến tính, giá cả chính xác và nhận được sự tư vấn tận tâm từ đội ngũ nhân viên, quý khách vui lòng liên hệ ngay với chúng tôi. Chúng tôi sẵn lòng giúp bạn lựa chọn sản phẩm phù hợp với nhu cầu sử dụng của mình.
