Đầu khí nén AD80 Kosaplus – Thông số, cấu tạo và ứng dụng

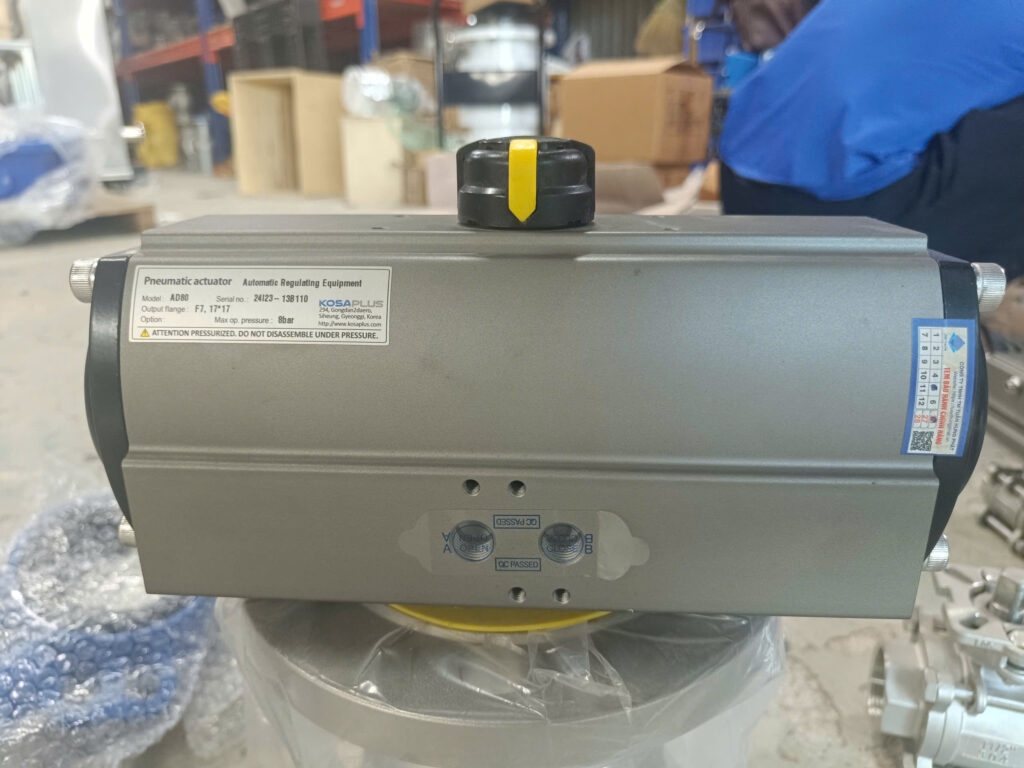

Đầu khí nén AD80 Kosaplus là bộ truyền động khí nén của KOSAPLUS – HÀN QUỐC, được thiết kế để điều khiển các loại van xoay như van bướm, van bi và các thiết bị có cơ cấu đóng mở góc 90°. Model AD80 thuộc loại Double Acting, sử dụng khí nén để thực hiện cả quá trình đóng và mở van.

Với thiết kế nhỏ gọn, kết nối theo tiêu chuẩn ISO 5211, AD80 phù hợp cho nhiều hệ thống điều khiển van tự động trong công nghiệp.

1. Đầu khí nén AD80 Kosaplus là gì?

AD80 là bộ truyền động khí nén tác động kép của KOSAPLUS. Chữ AD thể hiện:

• A: Cơ cấu Scotch Yoke.
• D: Double Acting – tác động kép.
• 80: Kích thước model của bộ truyền động.

Cơ cấu Scotch Yoke chuyển đổi chuyển động của piston thành chuyển động quay tại trục đầu ra, từ đó tạo mô-men xoắn để đóng hoặc mở van.

Dòng A Series của KOSAPLUS sử dụng các tiêu chuẩn kết nối DIN3337, NAMUR và ISO 5211, giúp thuận tiện khi lắp đặt với van và các thiết bị điều khiển đi kèm.

2. Cấu tạo của AD80 Kosaplus

Đầu khí nén AD80 được cấu tạo từ các bộ phận chính:

• Thân actuator: Nhôm anod hóa cứng.
• Nắp đầu: Sơn phủ powder coating.
• Piston: Nhận tác động từ khí nén.
• Cơ cấu Scotch Yoke: Chuyển đổi lực tuyến tính thành mô-men xoắn.
• Trục đầu ra: Kết nối trực tiếp với trục van.
• Gioăng O-ring: Có các lựa chọn NBR, Viton hoặc EPDM tùy cấu hình.
• Bộ phận điều chỉnh hành trình: Hỗ trợ điều chỉnh vị trí đóng/mở.
• Kết nối ISO 5211: Dùng để lắp actuator với van.

Thiết kế này giúp AD80 có kết cấu tương đối gọn nhưng vẫn tạo được mô-men xoắn phù hợp cho các ứng dụng van xoay.

3. Nguyên lý hoạt động của AD80

AD80 là loại Double Acting, vì vậy khí nén được sử dụng cho cả hai chiều chuyển động.

Quá trình hoạt động cơ bản:

Khí nén → piston → cơ cấu Scotch Yoke → trục đầu ra → trục van → đóng/mở van

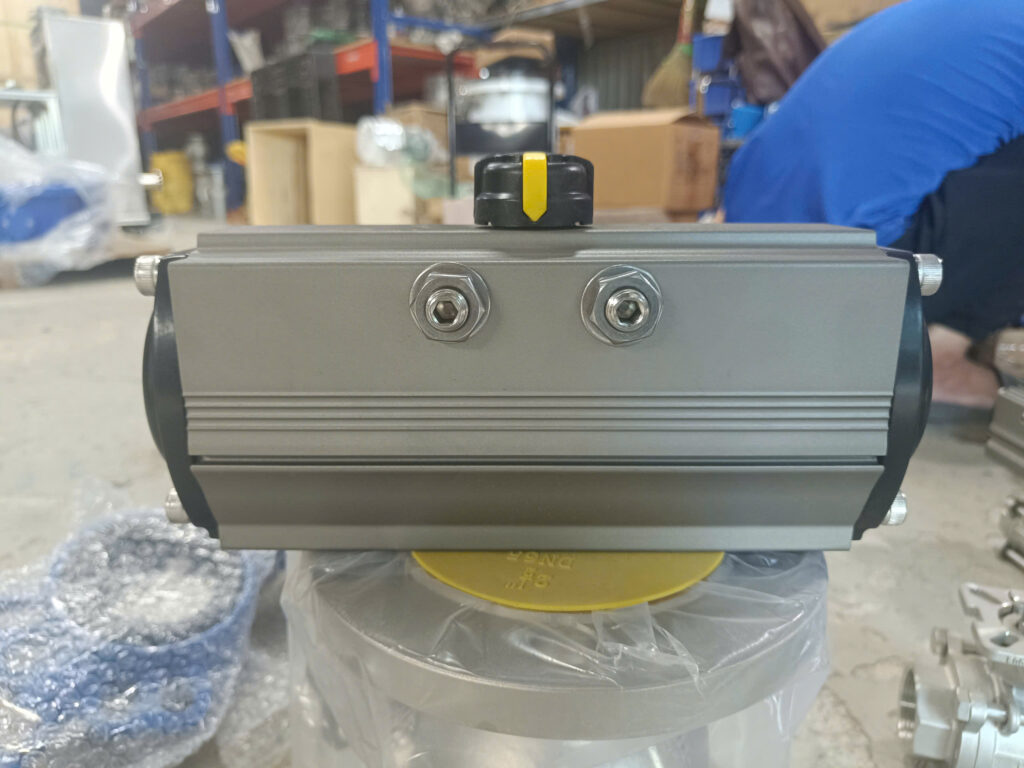

Khi cấp khí vào một phía của actuator, piston di chuyển và làm trục đầu ra quay theo một hướng. Khi cấp khí sang phía còn lại, piston di chuyển ngược lại và đưa van về vị trí đối diện.

Với van xoay 90°, vị trí 0° tương ứng van đóng và 90° tương ứng van mở.

4. Thông số kỹ thuật đầu khí nén AD80 Kosaplus

Thông số AD80 trong bảng A Series xác nhận model này sử dụng kết nối F07, stem tiêu chuẩn 17 × 17 mm và có trọng lượng 3,9 kg.

KOSAPLUS quy định áp suất khí làm việc của dòng A Series trong khoảng 3–8 bar, áp suất khuyến nghị 4–6 bar và áp suất thiết kế 10 bar. Khí nén cần được xử lý sạch, với yêu cầu lọc được nêu ở mức không quá 40 μm theo ISO 8573 Part 1, Class 5.

5. Mô-men xoắn của AD80

Mô-men xoắn của AD80 không phải là một giá trị cố định, mà thay đổi theo:

• Áp suất khí nén.
• Góc quay của van.
• Chiều đóng hoặc mở.
• Điều kiện vận hành thực tế.

Ví dụ, tại 5 bar, mô-men của AD80 thay đổi theo vị trí van:

Do đó, khi lựa chọn AD80 cho một loại van cụ thể, không nên chỉ nhìn vào một giá trị mô-men tối đa. Cần đối chiếu mô-men yêu cầu của van với mô-men actuator tại đúng áp suất và góc làm việc.

6. AD80 Kosaplus dùng cho loại van nào?

AD80 được sử dụng để tự động hóa các loại van có chuyển động quay, phổ biến như:

Van bướm điều khiển khí nén Kosaplsus
Van bi điều khiển khí nén Kosaplsus

AD80 có thể kết hợp với van để thực hiện đóng/mở tự động trong hệ thống cấp nước, xử lý nước, HVAC, PCCC và các hệ thống đường ống công nghiệp.

Hệ thống điều khiển tự động

AD80 có thể được kết hợp thêm với các thiết bị như:

• Van điện từ khí nén.
• Bộ hiển thị vị trí.
• Positioner hoặc các thiết bị điều khiển phù hợp.

Việc lựa chọn actuator cần dựa trên mô-men xoắn thực tế của van, không nên chỉ căn cứ vào kích thước DN của van.
